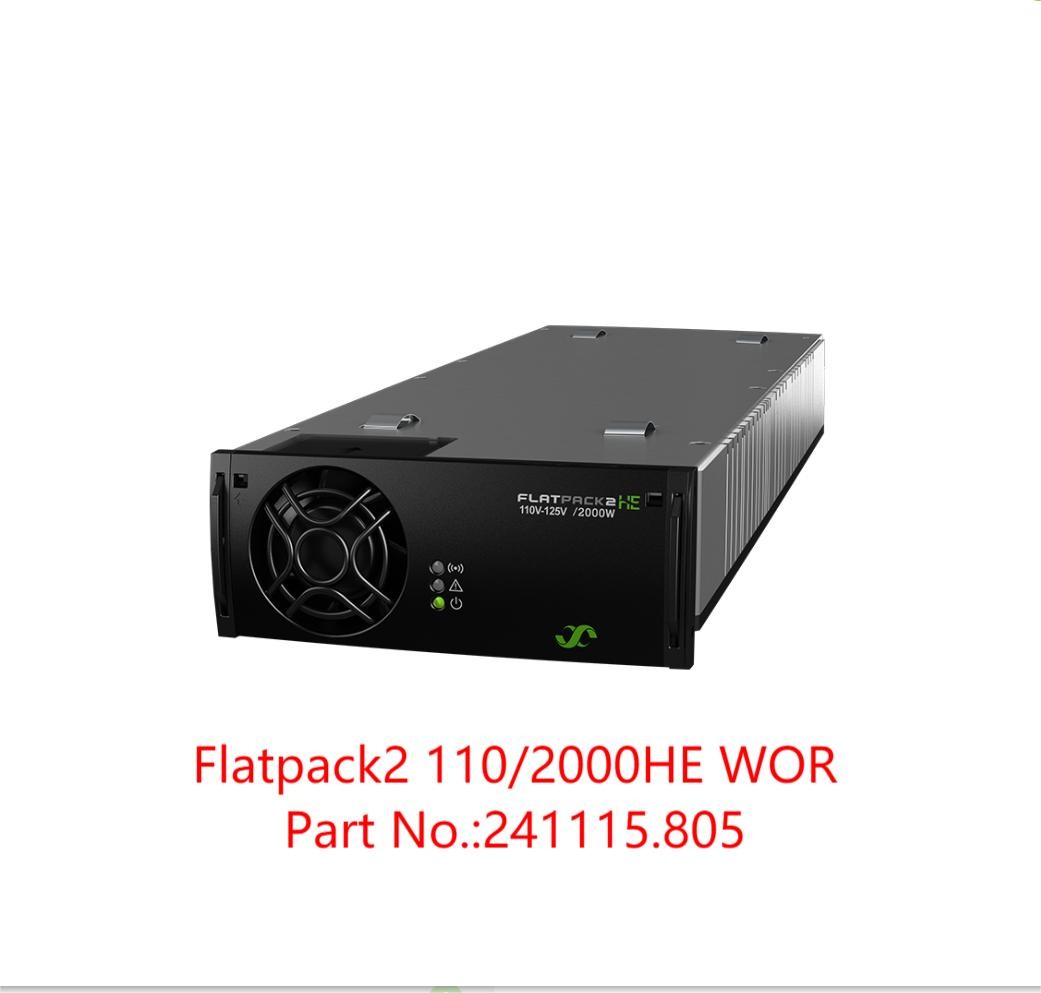

| 110 / 2000 HE WOR |
110-120 / 20A HE |
Codice articolo |
| 241115.805 |
241119.805 |
DATI DI INGRESSO |
| Intervallo di tensione (nominale) |
| 185 - 275 V AC/ DC |
176 - 277 V AC 1) |
Intervallo di tensione |
| 89.2 |
85 - 305 V A 1) |
C
# Celle al piombo supportate (1.8 - 2.4 V DC/ cella)
|
| 0 - 66 Hz |
45 - 66 Hz |
Corrente massima |
| 11.9 A RMS |
18.64 ARMS |
Fattore di potenza |
| 0.99 (@ 50-100 % carico) |
THD (@ 230 VAC) |
THD (@ 230 VAC) |
| < 5 % (@ pieno carico) |
< 4 % (@ pieno carico) |
Protezione |
| Spegnimento per sovratensione, protezione da cortocircuito, alta temperatura, limitazione della corrente di spunto all'inserimento a caldo, diodo ORing |
DATI DI USCITA |
| Tensione predefinita |
| 122.5 VDC |
Intervallo di tensione |
| 89.2 |
2) - 151.25 VD 1)90.0 |
2) - 151.25 VD 1)C
# Celle al piombo supportate (1.8 - 2.4 V DC/ cella)
|
| 54 - 71 |
54 -60 |
# Celle NiCad supportate (1.05 - 1.65 V DC/ cella) |
| 85 - 104 |
86 - 91 |
Potenza massima, ingresso nominale |
| 2000 W |
3025 W1) |
Potenza massima, ingresso 85V |
| 850 W |
1280 W |
Corrente massima |
| 16.7 A |
20 A |
Tempo di mantenimento, tensione predefinita e carico 1500 W |
| 20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
Condivisione della corrente |
| ±5% della corrente massima da 10 a 100% di carico |
Regolazione statica della tensione |
| ±0.5% da 10% a 100% di carico e ingresso nominale |
Regolazione dinamica della tensione |
| ±5.0% per variazione di carico 10-80% o 80-10%, tempo di regolazione |
< 50msOndulazione e rumore, larghezza di banda 30 MHz |
| < 500 mV PP |
Protezione |
| Spegnimento per sovratensione, protezione da cortocircuito, alta temperatura, limitazione della corrente di spunto all'inserimento a caldo, diodo ORing |
ALTRE SPECIFICHE |
| Efficienza |
| > 94% |
Isolamento |
Isolamento |
| 3.0 kVAC – ingresso e uscita, 1.5 kV AC – terra ingresso, 1.5 kV DC – terra uscita 3 kVAC CAN – ingresso, 3kVAC CAN – uscita |
Allarmi (LED rosso) |
| Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto raddrizzatore, spegnimento per sovratensione in uscita, guasto ventola, allarme bassa tensione, guasto bus CAN |
Avvisi (LED giallo) |
| Raddrizzatore in modalità di riduzione potenza, limite corrente batteria remoto attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
Normale (LED verde) |
| Ingresso e uscita OK |
MTBF (metodo III (a) SR-332 Issue I di Telcordia) |
| >391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
Temperatura operativa (5 - 95% UR non condensante) La potenza in uscita si riduce sopra la temperatura / a |
| -40 a +75°C [ -40 a +167°F] |
+50°C / 1150 W @ +75°C
-40 a +75°C [ -40 a +167°F]
|
+50°C / 1150 W @ +75°C
Temperatura di stoccaggio
|
| -40 a +85°C (-40 a +185°F), umidità 0 - 99% UR non condensante |
Dimensioni[LxAxP] / Peso |
| 109 x 41.5 x 327mm (LxAxP) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
NORME DI PROGETTAZIONE |
| Sicurezza elettrica |
| UL 60950 -1, EN 60950 -1, CSA 22.2 |
EMC |
| ETSI EN 300 386 V.1.3.2 |
EN 61000-6-1 / -2 / -3 / -4 / -5
Armoniche di rete
|
| EN 61000 -3-2 |
Ambiente |
| ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) |
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
Conformità marina
|
|
(Classe EMC B con filtro AC)
Regolamenti DnV per la Classificazione delle Navi, Imbarcazioni ad alta velocità e leggere e Standard Offshore DnV
|
- |
1) Specifiche valide per versione HW 2 e successive. Per revisioni precedenti vedere DS:24111x.805.DS3 ver1.
|
|
2) La tensione di uscita aumenterà a bassi carichi (
< 1.6A)
|
