| Modello |

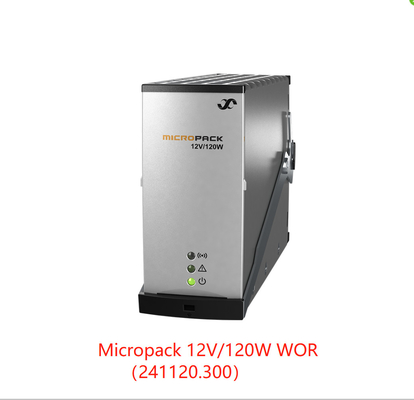

12V / 120W |
24V / 240W |
48V / 250W |
| Numero della parte |
241120.300 |
241120.200 |
241120.100 |
| DATI di ingresso |
|
|
|
| Intervallo di tensione |
85 - 300 V AC/DC 1) |
| Intervallo di tensione (nominale) |
130 - 275 V AC/DC |
185 - 275 V AC/DC 1) |
| Frequenza |
0 - 66 Hz 1) |
| Corrente massima, 230V di ingresso / totale (boost) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Corrente massima di perdita di terra |
2.0 mA (@ 250V AC/ 50Hz) |
| Fattore di potenza |
0.97 (@ 70 - 100% di carico) |
0.98 (@ 55 - 100% di carico) |
0.98 (@ 50 - 100% di carico) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % di carico) |
< 5 % (@ 50 - 100 % di carico) |
< 5 % (@ 50 - 100 % di carico) |
| Protezione |
Varistor per protezione transitoria, fusibile in entrambe le linee (2x 2,0 A), spegnimento superiore a 300 V CA/CC |
| DATI di uscita |
|
|
|
| Voltaggio predefinito |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Intervallo di tensione |
10.7 - 18,0 V di corrente continua |
21.5 - 36 VDC |
43.5 - 57,6 V di corrente continua |
| Intervallo di tensione senza regolatore |
10.7 - 15.0 V di corrente continua |
21.5 - 30 VDC |
43.5 - 57,6 V di corrente continua |
| # Cella Pb supportata (1.8 - 2.4 V DC/ cella) |
6 - 7 |
12 - 15 |
24 |
| # Cella NiCad supportata (1,05 - 1,65 V DC/ cella) |
10 - 11 2) |
20 - 222) |
- |
| Potenza massima, potenza nominale / 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corrente massima, @12/ 24/ 48V DC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Condivisione corrente |
± 5% della corrente massima da 10 a 100% di carico |
| Regolazione della tensione statica ± |
00,5% da 10% a 100% di carico e di ingresso nominale |
| Regolazione dinamica della tensione |
± 5 % < 10 ms, passo di carico da 10% a 90% o opposto alla tensione nominale di uscita |
| Tempo di attesa, tensione predefinita e piena potenza |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel e rumore, 30 MHz b.w. / psophometric |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Protezione |
Disattivazione da sovratensione, prova di cortocircuito, alta temperatura, limite di corrente di accensione a caldo, fusibile |
| Altre specifiche |
|
|
|
| Efficienza @ input/output nominali, picco/intervallo |
890,5% / > 88%, carico 50-100% |
930,0% / > 92%, carico da 50 a 100% |
930,6% / > 93%, carico 50-100% |
| Isolamento |
3.0 kVAC input e output, 1.5 kV AC input earth, 0.5 kV DC output earth |
| Alarmi: LED rosso acceso |
Disattivazione della rete elettrica a bassa tensione, disattivazione ad alta e bassa temperatura, guasto del rettificatore, disattivazione dell'uscita a sovratensione, guasto del ventilatore, allarme a bassa tensione, guasto del bus CAN |
| Avvertenze: LED giallo "acceso" |
Rettificatore in modalità di riduzione della potenza, limite di corrente della batteria remota attivato, tensione di ingresso fuori raggio, lampeggiante a sovravoltaggio |
| Normale (modulo in funzione): LED verde "accesa" |
|
| Uscita di allarme (isolata) |
NO (+ terminale positivo), COM (- terminale negativo). |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
> 480 000h (@T AMBIENT= 25°C) |
> 480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Temperatura di funzionamento (5-95% RH non condizionata) |
-40 °C a +70 °C [ -40 °C a +158 °F]
+55°C / 50W @ +70°C
|
-40 a +60°C [-40 a +142°F]
+45°C / 80W @ +60°C
|
-40 a +75°C [ -40 a +167°F]
+55°C / 140W @ +75°C
|
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxHxD] / Peso |
39.0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 libbre] |
| Norme di progettazione |
|
| Sicurezza elettrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Armoniche principali |
EN 61000 -3-2 |
| Ambiente |
ETSI EN 300 019: 2 -1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
ETSI EN 300 132-2
2002/ 95/ CE (RoHS) e 2002/ 96/ CE (RAEE)
|
|
Compliance marina
(classe B CEM con filtro CA)
|
Regole DnV per la classificazione delle navi, delle imbarcazioni leggere e ad alta velocità e norme DnV offshore |
|
1) supporto DC per 241120.200 con FW 404088.009 primario (dalla revisione HW 1.2) e 241120.100 dalla revisione HW 2
2) 11/ 22 celle con tensione di amplificazione massima di 1,636 V DC/ cella
3) Funzione Quick-Trip, se V OUT = 5 VDC viene generato un impulso di corrente di 35 ms per aiutare a far partire il fusibile/MCB sul ramo a corto circuito
4) Solo 12V e 24V
|
