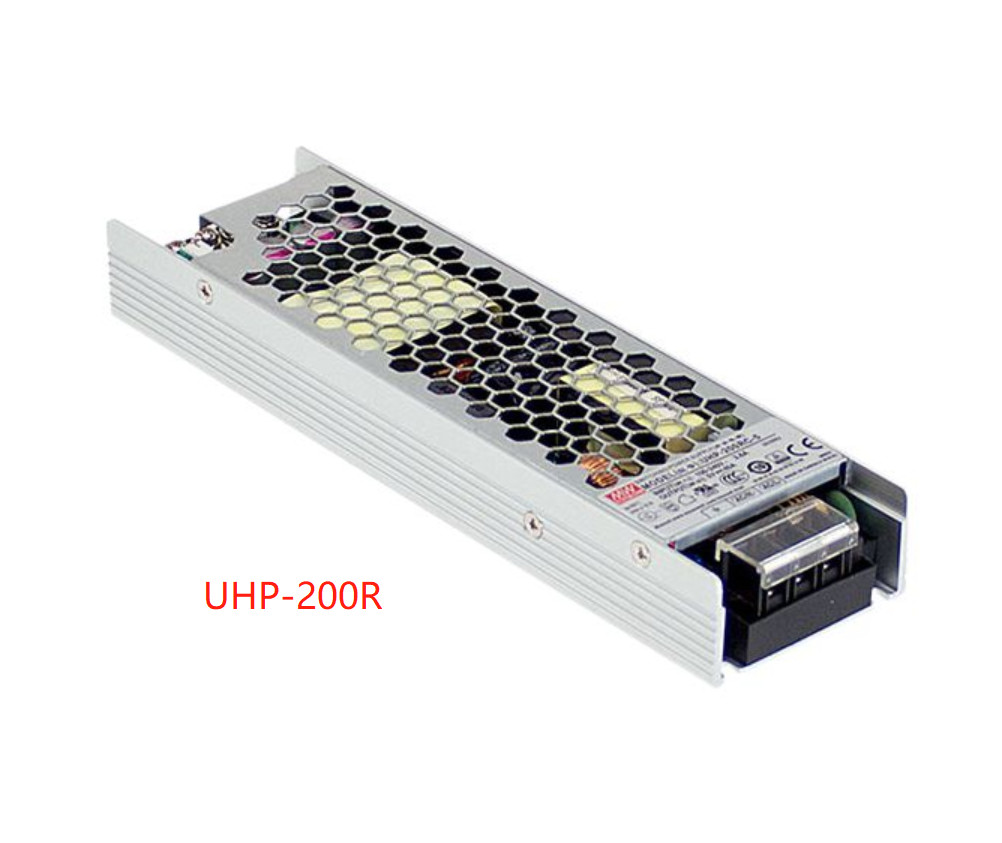

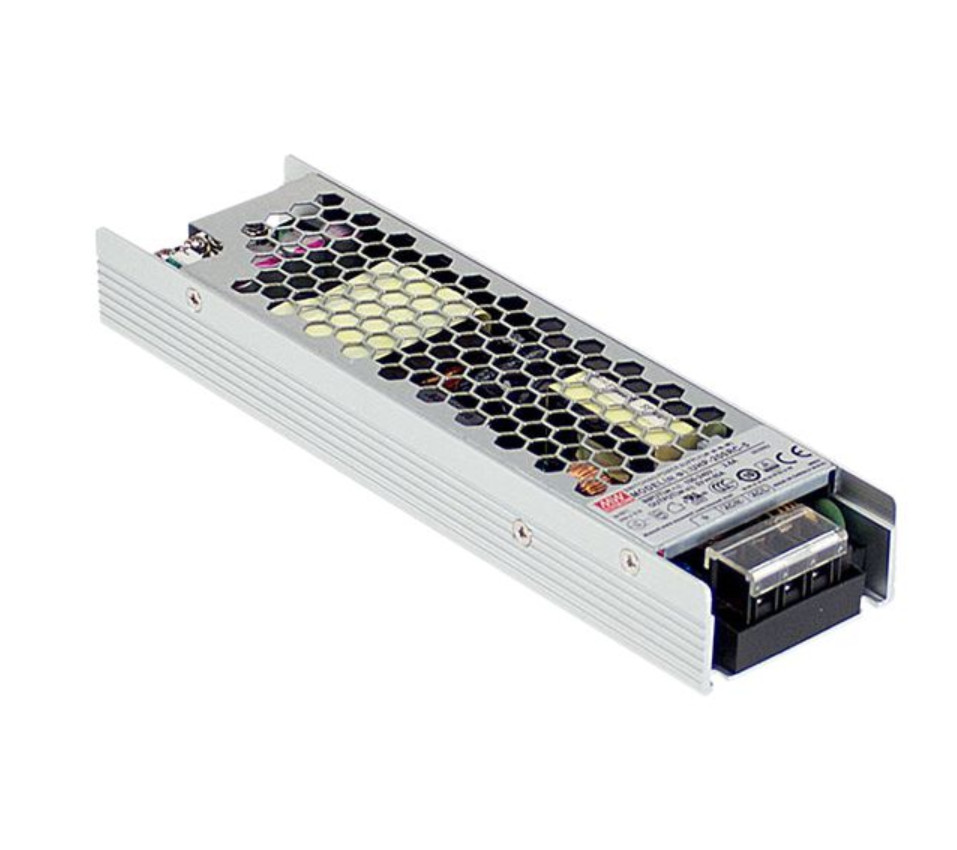

| MODELLO |
UHP-200 -3.3 |
UHP-200 -4.2 |
UHP-200 -5 |
UHP-200 -12 |
UHP-200 -15 |
UHP-200 -24 |
UHP-200 -36 |
UHP-200 -48 |
UHP-200 -55 |
|
USCITA
|
TENSIONE DC |
3.3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| CORRENTE NOMINALE |
40A |
40A |
40A |
16.7A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| POTENZA NOMINALE |
132W |
168W |
200W |
200.4W |
201W |
201.6W |
201.6W |
201.6W |
201.6W |
| RIPPLE & RUMORE (max.)Nota.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| GAMMA REGOLAZIONE TENSIONE |
3.2~3.5V |
3.6~4.4V |
4.5~5.5V |
11.4~12.6V |
14.3~15.8V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
45~58V |
| TOLLERANZA TENSIONENota.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGOLAZIONE DI LINEA |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGOLAZIONE DI CARICO |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| TEMPO DI AVVIO, RAMPATA |
2000ms, 80ms/230VAC; 3000ms, 80ms/115VAC a pieno carico; 550ms/230VAC per tempo di avvio 55V |
| TEMPO DI MANTENIMENTO (Tip.) |
10ms/230VAC 10ms/115VAC |
|
INGRESSO
|
TENSIONE GAMMA Nota.4 |
90 ~ 264VAC 127 ~ 370VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| FATTORE DI POTENZA (Tip.) |
PF≥0.94/230VAC PF≥0.98/115VAC a pieno carico |
| EFFICIENZA (Tip.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| CORRENTE AC (Tip.) |
2.2A/115VAC 1.1A/230VAC |
| CORRENTE DI SPUNTO (Tip.)Nota.8 |
Avvio a freddo 40A/115VAC 80A/230VAC |
| CORRENTE DI PERDITA |
<0.75mA / 240VAC |
|
PROTEZIONE
|
SOVRACCARICO
|
110~140% della potenza nominale in uscita |
| Tipo di protezione: Modalità Hiccup, si ripristina automaticamente dopo la rimozione della condizione di guasto |
|
SOVRATENSIONE
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
16.5 ~ 19.5V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
60 ~ 69V |
| Tipo di protezione: Spegnimento della tensione O/P, riaccensione per il ripristino |
| SOVRATEMPERATURA |
Tipo di protezione: Spegnimento della tensione O/P o modalità Hiccup, si ripristina automaticamente dopo che la temperatura scende |
|
FUNZIONE
|
SEGNALE DC OK (Opzionale) |
Valore di contatto (max.): 15Vdc/10mA carico resistivo |
| RIDONDANTE (Opzionale) |
Per la protezione in parallelo: Per applicazioni in parallelo, quando un alimentatore non funziona, l'altro verrà automaticamente abilitato. Questo può impedire il crash del sistema e fornire l'affidabilità del sistema |
|
AMBIENTE
|
TEMPERATURA DI ESERCIZIO |
-30 ~ +70℃ (Fare riferimento alla “Curva di derating”) |
| UMIDITÀ DI ESERCIZIO |
20 ~ 95% RH senza condensa |
| TEMP. DI STOCCAGGIO, UMIDITÀ |
-40 ~ +85℃, 10 ~ 95% RH senza condensa |
| COEFFICIENTE DI TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 5G 10min./1 ciclo, 60min. ciascuno lungo gli assi X, Y, Z |
|
SICUREZZA & EMC
(Nota.6)
|
STANDARD DI SICUREZZA
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (Tranne per 55V), CCC GB4943, EAC TP TC 004,
Approvato BSMI CNS14336-1, Design in riferimento a BS EN/EN61558-1,-2-16
|
| TENSIONE DI TENUTA |
I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃/ 70%RH |
| EMISSIONE EMC |
Conformità a BS EN/EN55032, GB9254, Classe B, BS EN/EN55014, BS EN/EN61000-3-2,-3, EAC TP TC 020, BSMI CNS13438 |
| IMMUNITÀ EMC |
Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), livello industria pesante, EAC TP TC 020 |
|
ALTRO
|
MTBF |
2472.1 K ore min. Telcordia SR-332 (Bellcore); 257.0K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
194*55*26mm (L*W*H) |
| IMBALLAGGIO |
0.468kg; 24 pezzi/12.2kg/0.49CUFT |
|
NOTA
|
1. Tutti i parametri NON menzionati specificamente sono misurati con ingresso 230VAC, carico nominale e 25℃ di temperatura ambiente.
2. Ripple e rumore sono misurati a 20MHz di larghezza di banda utilizzando un cavo a doppino intrecciato da 12" terminato con un condensatore parallelo da 0.1uf e 47uf.
3. Tolleranza: include tolleranza di impostazione, regolazione di linea e regolazione di carico.
4. Potrebbe essere necessario il derating con basse tensioni di ingresso. Si prega di controllare la curva di derating per maggiori dettagli.
5. Il derating della temperatura ambiente di 5℃/1000m è necessario per un'altitudine operativa superiore a 2000m (6500 piedi)
6. L'alimentatore è considerato un componente che verrà installato in un'apparecchiatura finale. L'apparecchiatura finale deve essere riconfermata per garantire che soddisfi ancora le direttive EMC. Per indicazioni su come eseguire questi test EMC, fare riferimento a “Test EMI degli alimentatori dei componenti.”
(disponibile su http://www.meanwell.com)
7. L'efficienza di tipo R è leggermente inferiore rispetto al tipo Blank, in base alla misurazione effettiva.
8. Il parametro della corrente di spunto ha una tolleranza del 10%.
※ Dichiarazione di non responsabilità sulla responsabilità del prodotto: per informazioni dettagliate, fare riferimento a https://www.meanwell.com/serviceDisclaimer.aspx
|
