| MODELLO |
LRS-100-3.3 |
LRS-100-5 |
LRS-100-12 |
LRS-100-15 |

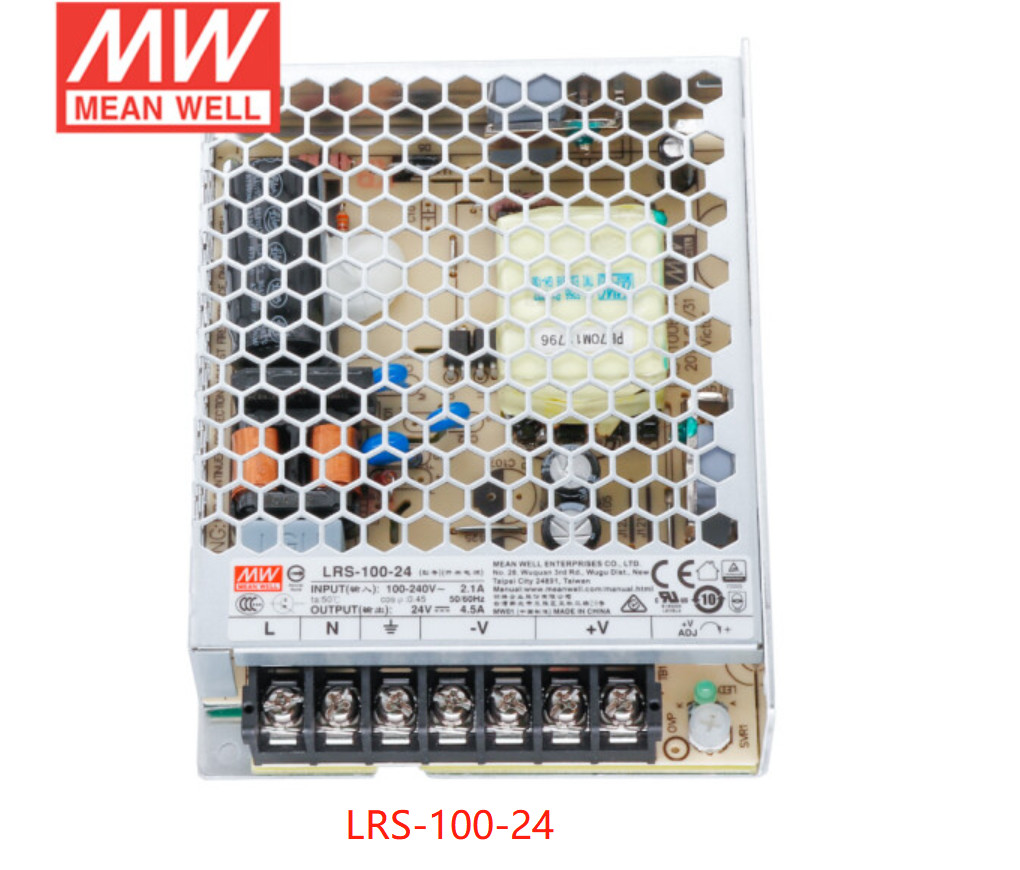

LRS-100-24 |
LRS-100-36 |
LRS-100-48 |
|
USCITA
|
TENSIONE DI CC |
3.3V |
5V |
12V |
15V |
24V |
36V |
48V |
| CORRENTE NOMINALE |
20A |
18A |
8.5A |
7A |
4.5A |
2.8A |
2.3A |
| GAMMA CORRENTE |
0 ~ 20A |
0 ~ 18A |
0 ~ 8.5A |
0 ~ 7A |
0 ~ 4.5A |
0 ~ 2.8A |
0 ~ 2.3A |
| POTERE STIMATO |
66W |
90W |
102W |
105W |
108W |
100.8W |
110.4W |
| ONDULAZIONE & RUMORE (massimo) Note.2 |
100mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| TENSIONE ADJ. RANGE |
2,97 ~ 3.6V |
4,5 ~ 5.5V |
10,2 ~ 13.8V |
13,5 ~ 18V |
21,6 ~ 28.8V |
32,4 ~ 39.6V |
43,2 ~ 52.8V |
| TOLLERANZA Note.3 di TENSIONE |
±3.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LINEA REGOLAMENTO Note.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGOLAMENTO Note.5 del CARICO |
±2.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| INSTALLI, TEMPO DI AUMENTO |
500ms, 30ms/230VAC 500ms, in pieno carico 30ms/115VAC |
| OSTACOLI il TEMPO (tipo.) |
carico di 55ms/230VAC 10ms/115VAC in pieno |
|
INPUT
|
GAMMA DI TENSIONE |
85 ~ 264VAC 120 ~ 373VDC (resista all'impulso 300VAC per 5sec. Senza danno) |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (tipo.) |
84,5% |
86% |
88% |
88,5% |
90% |
90,5% |
91% |
| CORRENTE di CA (tipo.) |
1.9A/115VAC 1.2A/230VAC |
| CORRENTE di AFFLUSSO (tipo.) |
PARTENZA A FREDDO 50A/230VAC |
| CORRENTE DI PERDITA |
<0>
|
|
PROTEZIONE
|
CARICO ECCESSIVO |
110 ~ potenza d'uscita nominale 150% |
| Tipo di protezione: Il modo del singhiozzo, recupera automaticamente dopo che il guasto è rimosso |
| TENSIONE ECCESSIVA |
3,8 ~ 4.45V |
5,75 ~ 6.75V |
13,8 ~ 16.2V |
18,75 ~ 21.75V |
28,8 ~ 33.6V |
41,4 ~ 48.6V |
55,2 ~ 64.8V |
| Tipo di protezione: Tensione interrotta di o/p, forza ri sopra recuperare |
|
AMBIENTE
|
IMPIEGATI LAVORANTI. |
-30 ~ +70℃ (riferisca «a ridurre le imposte sulla curva») |
| UMIDITÀ DI LAVORO |
20 ~ RH di 90% senza condensazione |
| IMPIEGATI DI STOCCAGGIO., UMIDITÀ |
-40 ~ +85℃, 10 ~ RH di 95% senza condensazione |
| IMPIEGATI. COEFFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. ogni lungo la X, Y, asce di Z |
| CATEGORIA ECCESSIVA DI TENSIONE |
Ⅲ; Conformità in BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; altitudine fino a 2000 metri |
|
SICUREZZA & CONTABILITÀ ELETTROMAGNETICA
(Nota 8)
|
NORME DI SICUREZZA
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, ccc GB4943.1, BSMI CNS14336-1, EAC TP TC 004, S/NZS62368.1 (dai CB), KC K60950-1 (per LRS-100-12/24 soltanto), Banca dei Regolamenti Internazionali IS13252 (Part1):
2010/IEC 60950-1: 2005 hanno approvato
|
| RESISTA ALLA TENSIONE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH 25℃//di 500VDC 70% |
| EMISSIONE DI CONTABILITÀ ELETTROMAGNETICA |
Conformità alla classe B, BS EN/EN55014, BS EN/EN61000-3-2 delle BS EN/EN55032 (CISPR32), - 3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (per LRS-100-12/24 solo) |
| IMMUNITÀ DI CONTABILITÀ ELETTROMAGNETICA |
Conformità in BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), livello dell'industria pesante, EAC TP TC 020, KC KN32, KN35 (per LRS-100-12/24 solo) |
|
ALTRI
|
MTBF |
3348.9K ore minuto Telcordia SR-332 (Bellcore); 677.4Khrs minuto MIL-HDBK-217F (25℃) |
| DIMENSIONE |
129*97*30mm (L*W*H) |
| IMBALLAGGIO |
0.34Kg; 40pcs/14.6Kg/0.92CUFT |
