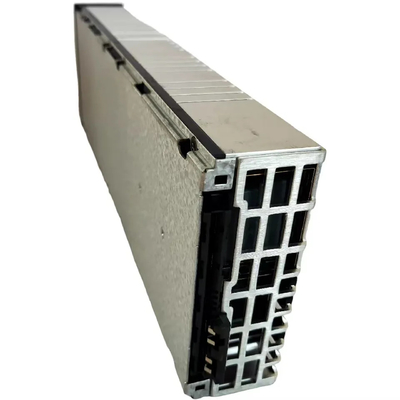

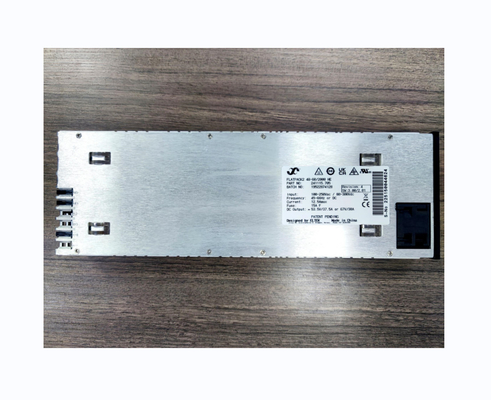

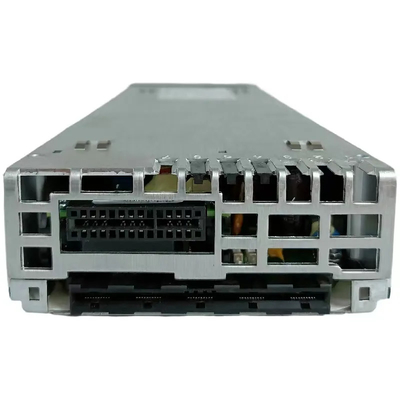

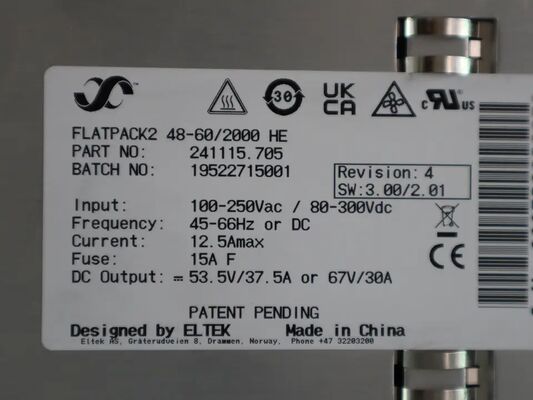

| Modello 48-60/2000 HE |
| Numero di parte 241115.705 |
| Input DATA |
| Tensione (nominale) 185 - 275 VClimatizzazione/ 185 - 275 VDC |
| Tensione (intervallo di funzionamento) 85 - 300 VClimatizzazione/ 80 - 300 VDC |
| Corrente (massima) @ ingresso nominale, carico pieno 11,6 ARMS |
| Frequenza 45 - 66 Hz / 0 Hz |
| Fattore di potenza > 0,99 a carico pari o superiore al 50% |
| THD < 5% al 100% di carico |
| Protezione del fusibile in L & N, Varistor, spegnimento quando la tensione di ingresso è al di fuori del range operativo |
| DATI di uscita |
| Voltaggio (default)1)53.5 VDC(67 V)DCin modalità 60V) |
| tensione (intervallo regolabile)1)39.9 - 72 VDC |
| Potenza (massima) @ ingresso nominale 2000 W (@V)Sulla strada≥ 48VDC) |
| Potenza @ 85 VAC 750 W |
| Corrente (massima) @ ingresso nominale 41,6 A (@V)Sulla strada> 48 VDC) |
| Tempo di attesa, potenza di uscita di 1500 W > 20 ms; tensione di uscita > 53,5 VDC(modalità 60V) |
| Condivisione della corrente (10 - 100% di carico) ±5% della corrente massima da 10 a 100% di carico |
| Regolazione della tensione statica (10-100% di carico) ±0,5% |
| Regolazione della tensione dinamica ± 5,0% per variazioni di carico del 10-80% o dell'80-10%, tempo di regolazione < 50 ms |
| Ripple e rumore < 150 mVPP, larghezza di banda di 30 MHz / < 2 mVRMSpsofometrico |
| Protezione Fusibile, a prova di cortocircuito, protezione contro alte temperature, spegnimento da sovra tensione |
| Altre specifiche |
| Efficienza 96,2% |
| Isolamento 3,0 kVClimatizzazione- da ingresso a uscita, 1,5 kVClimatizzazione- ingresso alla terra, 500 VDC- uscita verso terra |
|
Disattivazione a bassa / alta tensione di ingresso, Disattivazione ad alta / bassa temperatura, Rettificatore
Alarmi: guasto del LED rosso, spegnimento dell'uscita a sovravolta, guasto del ventilatore, allarme a bassa tensione di uscita, guasto del bus CAN
|
|
Rettificatore in modalità de-rate di potenza, limite di corrente di uscita remota attivato, Input
Avvertenze: LED giallo fuori portata, lampeggia in sovratensione, perdita della comunicazione con CAN
controller
|
| Funzionamento normale: LED verde |
| MTBF (Telcordia SR-332 Iss.I metodo III (a)) > 350 000 (@ Tambiente: 25 °C) |
| Temperatura di funzionamento (5-95% RH n.seconda hum.) -40 a + 75°C [-40 a + 167°F] |
| Per la misurazione della potenza di uscita, la temperatura massima è fissata al di sopra di 45°C [113°F] / 1200W @ 75°C[167°F] |
| Temperatura di conservazione -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensabile |
| Dimensioni [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 libbre) |
| Norme di progettazione |
| Sicurezza elettrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3)
Ambiente 2011/65/UE (RoHS) e 2012/19/UE (RAEE)
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. altri
condizioni di funzionamento secondo la clausola 4 della IEC 62040-5-3:20163, deve essere informato
|
|
1) Impostazione OVS dalla modalità di selezione del controller: OVS≤59,5V = 48V (42-58V), 59,5V
2) Valido solo per il numero di parte 241115.705M
|
