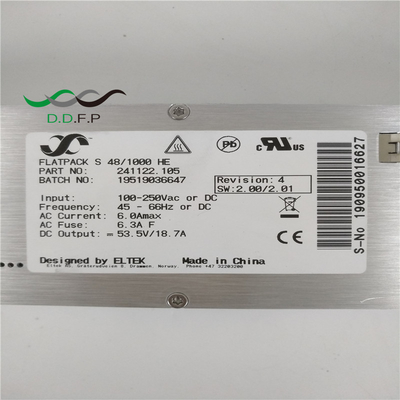

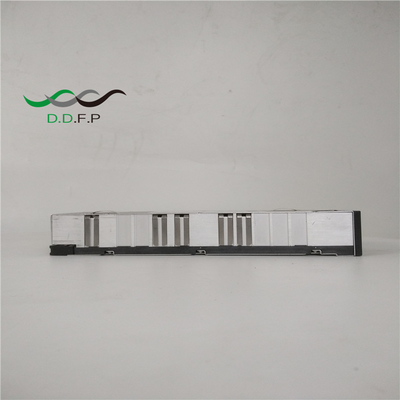

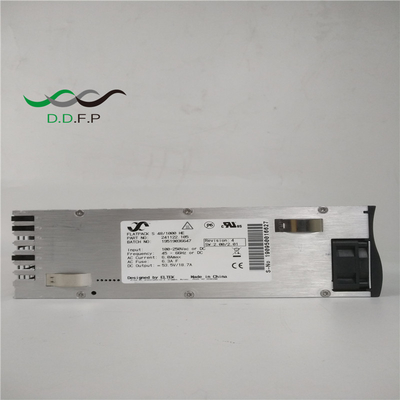

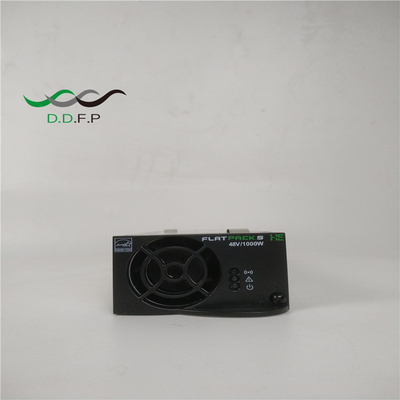

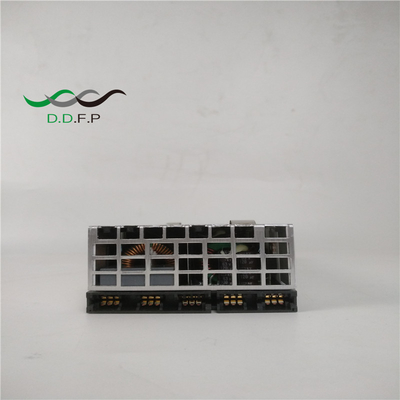

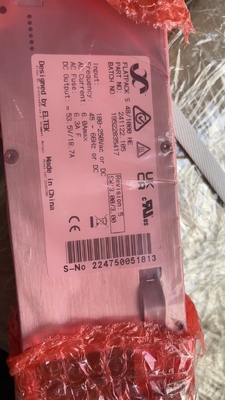

Modulo raddrizzatore Eltek Flatpack S 48/1000 HE 48V 1000W (P/N: 241122.105) per CTOS0301.XXX


I raddrizzatori Flatpack S incorporano specifiche Telecom, alta efficienza, protezione ORing sull'uscita

e alta potenza in un piccolo box profondo 217 mm. Utilizzati nel rack di alimentazione da 1U di altezza, con 2 o 3 posizioni per raddrizzatori

con controller Smartpack S e distribuzioni di batterie e carico, i raddrizzatori Flatpack S coprono da 2 a 5,4kW

applicazioni utilizzando un minimo di spazio, meno di 6 litri, e bassa dissipazione di calore

Per capacità maggiori, è disponibile anche un sistema 2U con capacità di 9kW


Applicazione:

TELECOM – MOBILE / WIRELESS

· STAZIONI RADIO BASE/ CELL

SITI

· LTE / 4G / WIMAX

· SISTEMI DI ANTENNE DISTRIBUITE

· MICROONDE

· CAVO

Parametri:

· SERVER TELEFONICI /

SWITCH

· FIBRA OTTICA / FTTX

· MICROONDE

· CAVO

· BANDA LARGA

Parametri:


Modello

Codice articolo
241122.105	241122.125		DATI DI INGRESSO
Tensione (nominale)
185 - 250 VCA / 185 - 250 VCC 1) 195 - 277 VCA / 195 - 250 VCC 1)		Tensione (intervallo operativo)
85 - 300 VCA / 85 - 250 VCC 1) 85 - 305 VCA / 85 - 250 VCC 1)		Corrente (massima) @ ingresso nominale, pieno carico
5.9 ARMS		9.9 ARMS	Frequenza
45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)		Fattore di potenza
> 0.99 al 50% di carico o superiore		Protezione
ORing FET, A prova di cortocircuito, Protezione da alta temperatura, Spegnimento per sovratensione		DATI DI USCITA
Tensione (predefinita)
53.5 VCC		Tensione (intervallo regolabile)
43.5 - 57.6 VCC		Potenza (massima) @ ingresso nominale
1000 W		1800 W	Potenza @ 85 VCA
420 W		700 W2)	Corrente (massima) @ ingresso nominale
20.9 A (@VOUT		< 48VCC) 37.5 A (@VOUT < 48VCC)Tempo di mantenimento, potenza massima in uscita
>20ms; tensione di uscita > 41 VCC >10ms; tensione di uscita > 42 VCC		Condivisione della corrente (carico 10 - 100%)
±5% della corrente massima dal 10 al 100% del carico		Regolazione statica della tensione (carico 10 - 100%)
±0.5%		Regolazione dinamica della tensione
±5.0% per variazione di carico 10-90% o 90-10%, tempo di regolazione		< 50msRipple
< 150 mVPP, larghezza di banda 30 MHz		Protezione
ORing FET, A prova di cortocircuito, Protezione da alta temperatura, Spegnimento per sovratensione		ALTRE SPECIFICHE
Efficienza
95.5 %		96 %	Isolamento
4.0 kVCC - ingresso-uscita, 2.5 kVCC - ingresso-terra, 710 VCC - uscita-terra		5.0 kVCC - ingresso-uscita, 2.5 kVCC - ingresso-terra, 710 VCC - uscita-terra	Allarmi: LED rosso
Spegnimento per bassa / alta tensione in ingresso, Spegnimento per alta / bassa temperatura, Raddrizzatore		Guasto, Spegnimento per sovratensione in uscita, Guasto ventola, Allarme bassa tensione in uscita, CAN guasto bus Avvisi: LED giallo
Raddrizzatore in modalità declassamento potenza, Limite di corrente in uscita remoto attivato, Tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione, Perdita di comunicazione CAN con il controller		Funzionamento normale: LED verde
MTBF (Telcordia SR-332 Iss.I metodo III (a))
>315 000 (@ Tambient : 25 °C) >300 000 (@ Tambient : 25 °C)		Temperatura di esercizio (5-95% UR n.cond. umidità)
-40 a + 85°C [-40 a +185°F] -40 a + 85°C [-40 a +185°F]		Declassamento potenza massima in uscita sopra la temperatura / a
45°C [113°F] / 600W @ 85°C[185°F] 55°C [113°F] / 1000W @ 85°C[185°F]		Temperatura di stoccaggio
-40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa		Altitudine
2000m (~6500ft) 4000m (~13000ft)		Dimensioni [LxAxP] / Peso
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) /		< 850 g (1.9 lbs)STANDARD DI PROGETTAZIONE
Sicurezza elettrica
EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013	EMC
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019	IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2. 1. 1, FCC CFR47 parte 15B:2020 (parti di) Marino
DNVGL-CG-03393)	Ambiente
ETSI EN 300 019: 2- 1 (Classe 1.2) & 2-2 (Classe 2.3)	Condizioni operative normali secondo IEC 62040-5-3:2016 clausola 4.2. Altre condizioni operative condizioni secondo IEC 62040-5-3:2016 clausola 4.3, devono essere comunicate EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018

 * Flatpack S 1U con 2R disponibile  *Soluzioni
