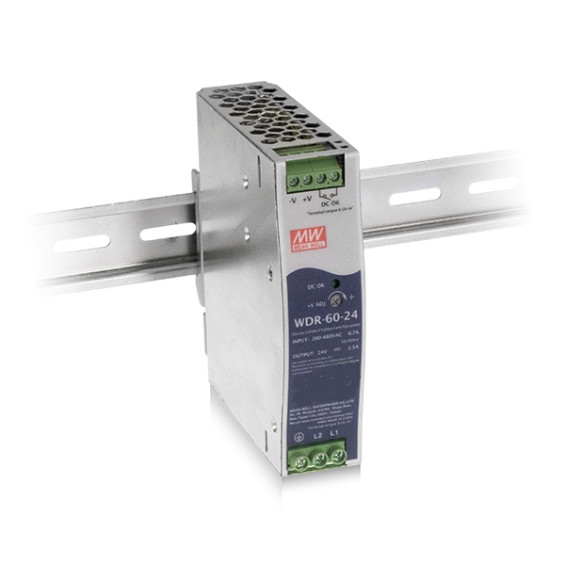

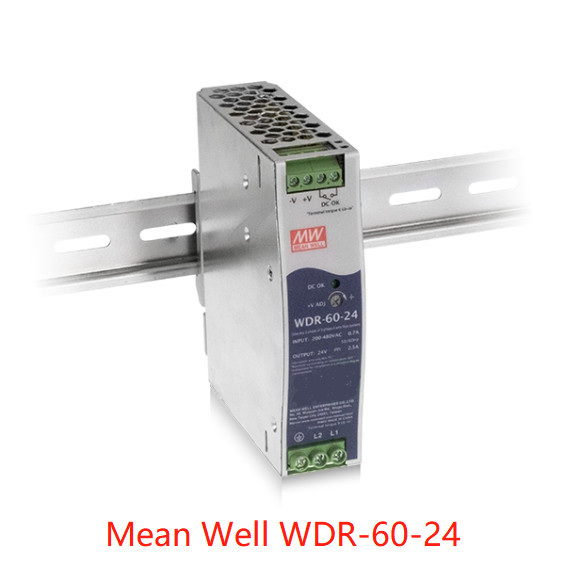

| MODELLO |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
USCITA
|
TENSIONE DC |
5V |
12V |
24V |
48V |
| CORRENTE NOMINALE |
10A |
5A |
2.5A |
1.25A |
| GAMMA DI CORRENTE |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| POTENZA NOMINALE |
50W |
60W |
60W |
60W |
| RIPPLE & RUMORE (max.)Nota.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| GAMMA REGOLAZIONE TENSIONE |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| TOLLERANZA TENSIONENota.3 |
±2% |
±1.5% |
±1.0% |
±1.0% |
| REGOLAZIONE DI LINEA |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGOLAZIONE DI CARICO |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| TEMPO DI AVVIO, SALITA, MANTENIMENTO |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac a pieno carico |
|
INGRESSO
|
TENSIONEGAMMA Nota.4 |
180 ~ 550Vac o 254 ~ 780Vdc |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (Tip.) |
83.5% / 400Vac |
86.5% / 400Vac |
89% / 400Vac |
90.5% / 400Vac |
| CORRENTE AC |
0.4A/400Vac 0.7A/230Vac |
| CORRENTE DI SPUNTO (max.) |
AVVIO A FREDDO 50A /400Vac 30A/230Vac |
| CORRENTE DI DISPERSIONE |
<2mA >
|
|
PROTEZIONE
|
SOVRACCARICO |
105 ~ 135% della potenza nominale in uscita |
|
Modalità Hiccup quando la tensione di uscita<50%, si ripristina automaticamente dopo la rimozione della condizione di guasto
Limitazione della corrente costante entro il 50% ~ 100% della tensione di uscita nominale, si ripristina automaticamente dopo la rimozione della condizione di guasto
|
| SOVRATENSIONE |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Tipo di protezione: spegnimento della tensione o/p, riaccensione per il ripristino |
| SOVRATEMPERATURA |
Tipo di protezione: spegnimento della tensione o/p, riaccensione per il ripristino |
| FUNZIONE |
SEGNALE DC OK |
Valore nominale del contatto relè (max.): 30V / 1A resistivo |
|
AMBIENTE
|
TEMP. DI FUNZIONAMENTO |
-30 ~ +85℃ (Fare riferimento alla "Curva di Derating") |
| UMIDITÀ DI FUNZIONAMENTO |
20 ~ 90% RH senza condensa |
| TEMP. DI STOCCAGGIO |
-40 ~ +85℃ |
| COEFFICIENTE DI TEMPERATURA |
±0.03%/℃ (0 ~ 60℃) |
| VIBRAZIONE |
Componente: 10 ~ 500Hz, 2G 10min./1ciclo, 60min. ciascuno lungo gli assi X, Y, Z; Clip di montaggio: Conformità a IEC60068-2-6 |
| ALTITUDINE DI FUNZIONAMENTONota.5 |
2000 metri |
| CATEGORIA DI SOVRATENSIONE |
Ⅱ; Secondo EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitudine fino a 2000 metri |
|
SICUREZZA & EMC
(Nota 7)
|
STANDARD DI SICUREZZA |
Approvato UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004; design fare riferimento a GL e BS EN/EN60204-1 (Su richiesta) |
| TENSIONE DI TENUTA |
I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISSIONI EMC
|
Parametro |
Standard |
Livello di test / Nota |
| Condotta |
BS EN/EN55032(CISPR32) |
Classe B |
| Irradiata |
BS EN/EN55032(CISPR32) |
Classe B |
| Armoniche di corrente |
BS EN/EN61000-3-2 |
Classe A |
| Sfarfallio di tensione |
BS EN/EN61000-3-3 |
------- |
|
IMMUNITÀ EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parametro |
Standard |
Livello di test /Nota |
| ESD |
BS EN/EN61000-4-2 |
Livello 3, 8KV aria; Livello 2, 4KV contatto, criterio A |
| Suscettibilità irradiata |
BS EN/EN61000-4-3 |
Livello 3, 10V/m, criterio A |
| Raffica EFT |
BS EN/EN61000-4-4 |
Livello 3, 2KV/5KHz, criterio A |
| Sovratensione |
BS EN/EN61000-4-5 |
Livello 4, 2KV/Linea-Linea, 4KV/Linea-Terra, criterio A |
| Condotta |
BS EN/EN61000-4-6 |
Livello 3, 10V, criterio A |
| Campo magnetico |
BS EN/EN61000-4-8 |
Livello 4, 30A/m, criterio A |
| Calo e interruzioni di tensione |
BS EN/EN61000-4-11 |
＞95% calo 0.5 periodi, 30% calo 25 periodi,
＞95% interruzioni 250 periodi
|
|
ALTRO
|
MTBF |
1900.1K ore min. Telcordia SR-332 (Bellcore) ; 313.7K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
32*125.2*102mm (L*A*P) |
| IMBALLAGGIO |
0.45Kg; 28pz/13.6Kg/1.24CUFT |
