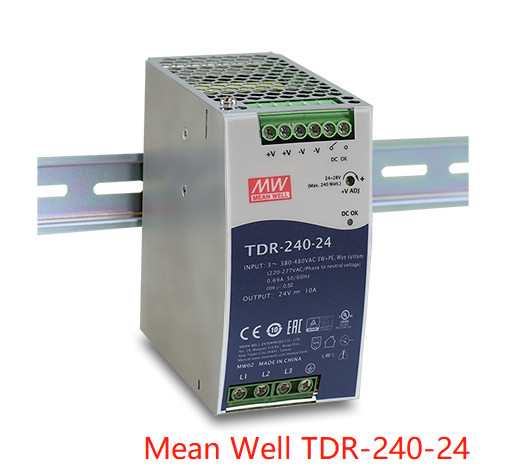

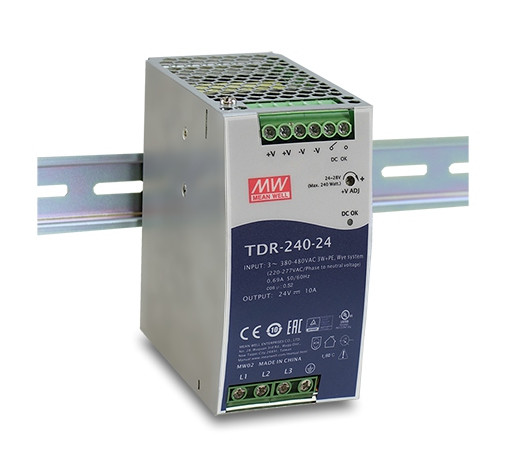

Mean Well 240W Slim Trifase Industriale DIN Rail con funzione PFC serie TDR-240 TDR-240-24
Mean Well 240W Slim Trifase Industriale DIN Rail con funzione PFC serie TDR-240
TDR-240-24 TDR-240-48
Caratteristiche:
Custodia in metallo, dimensioni slim
3∅, ingresso 340~550VAC
Alta efficienza fino al 94,5%
Funzione PFC attiva integrata
Montaggio su guida industriale TS-35 / 7.5 o 15
Contatto relè DC OK integrato
Tecnico
| MODELLO |
TDR-240-24 |
TDR-240-48 |
|
USCITA
|
TENSIONE DC |
24V |
48V |
| CORRENTE NOMINALE |
10A |
5A |
| GAMMA DI CORRENTE |
0 ~ 10A |
0 ~ 5A |
| POTENZA NOMINALE |
240W |
240W |
| RUMORE E RUMORE (max.)Nota.2 |
100mVp-p |
120mVp-p |
| GAMMA REGOLAZIONE TENSIONE |
24 ~ 28V |
48 ~ 55V |
| TOLLERANZA TENSIONENota.3 |
±1,0% |
±1,0% |
| REGOLAZIONE DI LINEA |
±0,5% |
±0,5% |
| REGOLAZIONE DI CARICO |
±1,0% |
±1,0% |
| TEMPO DI AVVIO, AUMENTO |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC a pieno carico |
| TEMPO DI MANTENIMENTO (Tip.) |
20ms / 400VAC 40ms / 500VAC a pieno carico |
|
INGRESSO
|
TENSIONEGAMMA Nota.4 |
Trifase 340 ~ 550VAC (Funzionamento a doppia fase possibile collegando L1,L3,FG o L2,L3,FG) o 480 ~ 780VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| FATTORE DI POTENZA (Tip.) |
PF≧0.53/400VAC PF≧0.52/500VAC a pieno carico |
| EFFICIENZA (Tip.) |
92% |
92% |
| CORRENTE AC (Tip.) |
0,69A/400VAC 0,6A/500VAC |
| CORRENTE DI SPUNTO (Tip.) |
AVVIO A FREDDO 50A |
| CORRENTE DI PERDITA |
<2mA >
|
|
PROTEZIONE
|
SOVRACCARICO |
105 ~ 130% della potenza nominale in uscita |
| Tipo di protezione: limitazione della corrente costante, l'unità si bloccherà dopo 3 secondi. |
| SOVRATENSIONE |
30 ~ 36V |
56 ~ 65V |
| Tipo di protezione: modalità Hiccup, si ripristina automaticamente dopo la rimozione della condizione di guasto. |
| SOVRATEMPERATURA |
Spegnimento della tensione di uscita, si ripristina automaticamente dopo che la temperatura scende |
| FUNZIONE |
DC OK RELE' CONTATTO VALUTAZIONI (max.) |
60VDC/0.3A, 30VDC/1A, 30VAC/0.5A carico resistivo |
|
AMBIENTE
|
LAVOROTEMP. Nota.5 |
-30 ~ +70℃ (Fare riferimento alla "Curva di derating") |
| UMIDITÀ DI LAVORO |
20 ~ 95% RH senza condensa |
| TEMP. DI STOCCAGGIO, UMIDITÀ |
-40 ~ +85℃, 10 ~ 95% RH senza condensa |
| COEFFICIENTE DI TEMPERATURA |
±0,05%/℃ (0 ~ 60℃) |
| VIBRAZIONE |
Componente: 10 ~ 500Hz, 2G 10min./1ciclo, 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: Conformità a IEC60068-2-6 |
| ALTITUDINE OPERATIVANota.6 |
5000 metri |
| CATEGORIA DI SOVRATENSIONE |
Ⅱ; Secondo EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitudine fino a 2000 metri |
|
SICUREZZA E EMC
(Nota 7)
|
STANDARD DI SICUREZZA |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 approvato |
| TENSIONE DI TENUTA |
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISSIONI EMC
|
Parametro |
Standard |
Livello di prova / Nota |
| Condotta |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Classe B |
| Irradiata |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Classe B |
| Armoniche di corrente |
BS EN/EN61000-3-2 |
Classe A |
| Sfarfallio di tensione |
BS EN/EN61000-3-3 |
----- |
|
IMMUNITÀ EMC
|
BS EN/EN55024 , BS EN/EN61204-3 |
| Parametro |
Standard |
Livello di prova / Nota |
| ESD |
BS EN/EN61000-4-2 |
Livello 4, 15KV aria; Livello 4, 8KV contatto |
| Campo irradiato |
BS EN/EN61000-4-3 |
Livello 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Livello 3 |
| Sovratensione |
BS EN/EN61000-4-5 |
Livello 4, 2KV / Linea-Linea, Livello 4, 4KV/ Linea-Terra |
| Condotta |
BS EN/EN61000-4-6 |
Livello 3 |
| Campo magnetico |
BS EN/EN61000-4-8 |
Livello 4 |
| Calo e interruzioni di tensione |
BS EN/EN61000-4-11 |
＞95% calo 0,5 periodi, 30% calo 25
periodi＞ 95% interruzioni 250 periodi
|
|
ALTRO
|
MTBF |
1534.9K ore min. Telcordia SR-332(Bellcore); 215.6K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
63*125.2*113.5mm (L*A*P) |
| IMBALLAGGIO |
1Kg ; 12 pezzi/13Kg/1.22CUFT |
