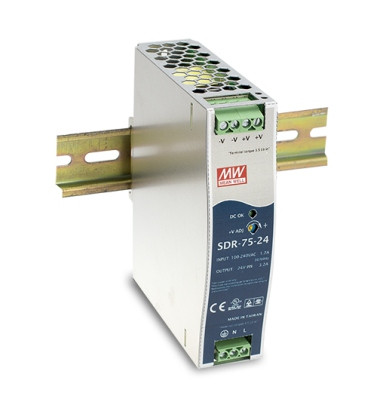

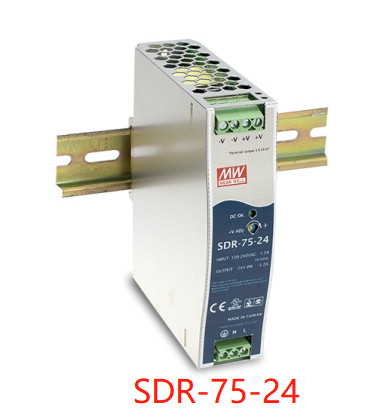

Alimentatore industriale a guida DIN a uscita singola da 75 W del marchio Mean Well, serie SDR-75
Alimentatore industriale a guida DIN a uscita singola da 75 W del marchio Mean Well, serie SDR-75
Caratteristiche:
Custodia in metallo, dimensioni ridotte
Ingresso a gamma completa (solo 230 V CA per SDR-960)
94% di alta efficienza e funzioni complete
Funzione PFC attiva integrata (eccetto SDR-75)
Montaggio su guida industriale TS-35 / 7.5 o 15
Contatto relè DC OK integrato (eccetto SDR-75)
Capacità di carico di picco del 130%~150% per modello
Funzione di condivisione della corrente (SDR-480P/960)
Tecnico
| MODELLO |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
USCITA
|
TENSIONE CC |
12V |
24V |
48V |
| CORRENTE NOMINALE |
6.3A |
3.2A |
1.6A |
| GAMMA DI CORRENTE |
0 ~ 6.3A |
0 ~ 3.2A |
0 ~ 1.6A |
| POTENZA NOMINALE |
75.6W |
76.8W |
76.8W |
| CORRENTE DI PICCO |
9.375A |
4.69A |
2.34A |
| POTENZA DI PICCO Nota.6 |
112.5W (3 sec.) |
| RUMORE E RUMORE (max.) Nota.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| GAMMA DI REGOLAZIONE DELLA TENSIONE |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| TOLLERANZA DI TENSIONE Nota.3 |
±1.0% |
±1.0% |
±1.0% |
| REGOLAZIONE DI LINEA |
±0.5% |
±0.5% |
±0.5% |
| REGOLAZIONE DEL CARICO |
±1.0% |
±1.0% |
±1.0% |
| TEMPO DI IMPOSTAZIONE, AUMENTO |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC a pieno carico |
| TEMPO DI MANTENIMENTO (Tip.) |
80ms/230VAC 20ms/115VAC a pieno carico |
|
INGRESSO
|
TENSIONE GAMMA Nota.7 |
88 ~ 264VAC 124 ~ 370VDC [Funzionamento in ingresso CC possibile collegando AC/L(+),AC/N(-)] |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (Tip.) |
88.5% |
89% |
90% |
| CORRENTE CA (Tip.) |
1.4A/115VAC 0.85A/230VAC |
| CORRENTE DI SPUNTO (Tip.) |
30A/115VAC 50A/230VAC |
| CORRENTE DI PERDITA |
<1mA >
|
|
PROTEZIONE
|
SOVRACCARICO |
Funziona normalmente entro il 110 ~ 150% della potenza nominale in uscita per più di 3 secondi e quindi interrompe la tensione di uscita, riaccendere per ripristinare |
| 150 ~ 170% della potenza nominale, limitazione della corrente costante con autoripristino entro 3 secondi, quindi interrompe la tensione di uscita dopo 3 secondi, riaccendere per ripristinare |
| SOVRATENSIONE |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Tipo di protezione: interrompe la tensione di uscita, riaccendere per ripristinare |
| SOVRATEMPERATURA |
100℃±10℃ (RTH2) rilevato sul principale del transistor di potenza |
| Tipo di protezione: interrompe la tensione di uscita, riaccendere per ripristinare dopo che la temperatura scende |
|
AMBIENTE
|
TEMPERATURA DI ESERCIZIO |
-30 ~ +70℃ (Fare riferimento alla "Curva di riduzione della potenza") |
| UMIDITÀ DI ESERCIZIO |
20 ~ 95% RH senza condensa |
| TEMP. DI STOCCAGGIO, UMIDITÀ |
-40 ~ +85℃, 10 ~ 95% RH |
| COEFFICIENTE DI TEMPERATURA |
±0.03%/℃ (0 ~ 60℃) |
| VIBRAZIONE |
Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: Conformità a IEC60068-2-6 |
|
SICUREZZA ED EMC
(Nota 4)
|
STANDARD DI SICUREZZA |
Approvato UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, design fare riferimento a GL ;(conforme a BS EN/EN60204-1) |
| TENSIONE DI TENUTA |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25℃/ 70% RH |
| EMISSIONI EMC |
Conformità a BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| IMMUNITÀ EMC |
Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, livello industriale pesante, EAC TP TC 020, approvato SEMI F47
|
|
ALTRO
|
MTBF |
2670.8K ore min. Telcordia SR-332 (Bellcore) ; 479.8K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
32*125.2*102mm (L*A*P) |
| IMBALLAGGIO |
0.51Kg; 28 pezzi/15.3Kg/1.22CUFT |
