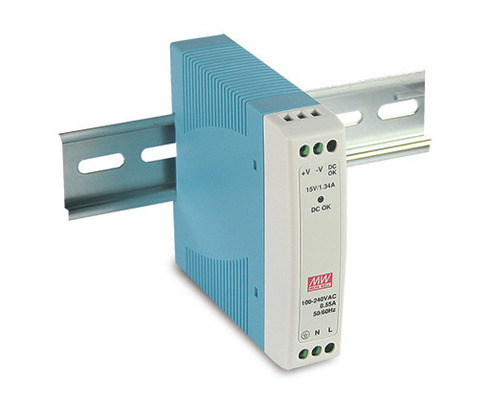

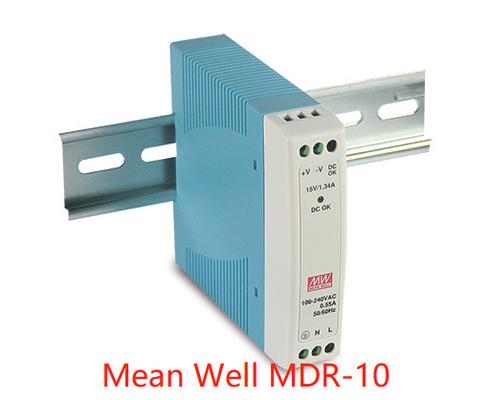

Mean Well Brand MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
Mean Well MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
Caratteristiche:
Cassa in plastica, ultra sottile
1 ′, ingresso a intera gamma
Consumo di potenza senza carico < 0,75 W ~ 1 W
Montaggio su rotaia industriale TS-35 / 7,5 o 15
Funzione attiva PFC integrata
Classe I, Div 2 Luoghi pericolosi T4 (MDR-40/60)
Tecnico
| Modello |
MDR-10-5 |
MDR-10-12 |
MDR-10-15 |
MDR-10-24 |
|
SULTITUTO
|
Tensione continua |
5V |
12V |
15V |
24V |
| Corrente nominale |
2A |
0.84A |
0.67A |
0.42A |
| Intervallo attuale |
0 ~ 2A |
0 ~ 0,84A |
0 ~ 0,67A |
0 ~ 0,42A |
| Potenza nominale |
10W |
10W |
10W |
10W |
| RIPPLE & NOISE (massimo)Nota.2 |
80mVp-p |
120 mVp-p |
120 mVp-p |
150 mVp-p |
| Tolleranza di tensioneNota.3 |
± 5,0% |
± 3,0% |
± 3,0% |
± 2,0% |
| Regolamento di linea |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| Regolazione del carico |
± 5,0% |
± 3,0% |
± 3,0% |
± 2,0% |
| SETUP,RISE Tempo Nota.5 |
500ms, 30ms/230VAC 1000ms, 30ms/115VAC a pieno carico |
| TENERE IL TEMPO (Tipo) |
120ms/230VAC 25ms/115VAC a pieno carico |
|
Input
|
Intervallo di tensione |
85 ~ 264VAC 120 ~ 370VDC |
| Intervallo di frequenza |
47 ~ 63 Hz |
| L'efficienza (tipo) |
77% |
81% |
81% |
84% |
| AC CURRENT (Tipo) |
0.33A/115VAC 0,21A/230VAC |
| CURRENTE di ingresso (tipo) |
DISTARTO AL FREDDO 35A/115VAC 70A/230VAC |
| CURRENTE di perdita |
< 1mA / 240VAC |
|
Protezione
|
Sovraccarico |
Potenza di uscita nominale superiore al 105% |
| Tipo di protezione: modalità singhiozzo, ripristino automatico dopo la rimozione della condizione di guasto |
| Sovrastanza |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
17.25 ~ 20.25V |
27.6 ~ 32.4V |
| Tipo di protezione: spegnere la tensione O/P, riaccendere per recuperare |
| FUNZIONE |
DC OK SIGNALE ATTIVO (massimo) |
3.75 ~ 6V / 50mA |
9 ~ 13,5V / 40mA |
11.5 ~ 16.5V / 40mA |
18 ~ 27V / 20mA |
|
L'ambiente
|
Tempo di lavoro. |
-20 ~ +70°C (si rimanda alla "curva di degradazione") |
| Umidità di lavoro |
20 ~ 90% RH non condensante |
| TEMPO DI MANAGERACIA, umidità |
-40 ~ +85°C, 10 ~ 95% RH |
| TEMP. coefficiente |
± 0,03%/°C (0 ~ 50°C) |
| VIBRAZIONE |
Componente:10 ~ 500Hz, 2G 10min./1ciclo, 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità alla norma IEC60068-2-6 |
|
SICUREZZA e EMC
(nota 4)
|
Norme di sicurezza |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1 approvato |
| VOLTAGGIO di resistenza |
I/P-O/P:3KVAC I/P-FG:0.5KVAC |
| Risistenza all'isolamento |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
| Emissioni EMC |
Conformità alla norma EN/EN55032 (CISPR32), alla norma EN/EN61204-3 classe B, alla norma EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 classe B |
| Immunità EMC |
Conformità alla norma EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN/EN55024, EN/EN61000-6-1, EN/EN61204-3, livello dell'industria leggera, TP TC 020 |
|
Altri
|
MTBF |
3334.7K ore min. Telcordia SR-332 (Bellcore); 584.0K ore min. MIL-HDBK-217F (25°C) |
| DIMENSIONE |
22.5*90*100mm (W*H*D) |
| Imballaggio |
0.15kg; 72pcs/11.8Kg/1.04CUFT |
| Nota: |
1Tutti i parametri NON specificatamente menzionati sono misurati a 230 VAC di ingresso, carico nominale e 25°C di temperatura ambiente.
2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia torto da 12" terminato con un condensatore parallelo da 0,1uf e 47uf.
3Tolleranza: comprende la tolleranza di regolazione, la regolazione della linea e la regolazione del carico.
4L'alimentazione è considerata un componente che deve essere installato in un'apparecchiatura finale.
Per informazioni su come eseguire queste prove EMC, si rimanda al testo EMI delle sorgenti di alimentazione dei componenti.
(disponibile su http://www.meanwell.com)
5. La durata del tempo di installazione è misurata al primo avvio a freddo.
6. la temperatura ambiente di 3,5°C/1000m per i modelli senza ventilatore e di 5°C/1000m per i modelli a ventilatore per altitudini di esercizio superiori a 2000m (6.500 ft).
