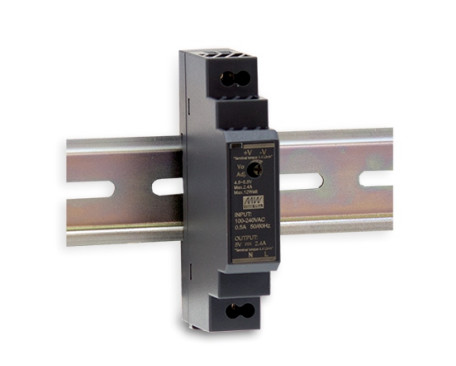

Serie Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100
Caricabatterie con involucro in metallo di tipo portatile Mean WellNPB-120-12 NPB-120-24NPB-120-48
Modello
Nuovi modelli:
NPB-120 / NPB-240 / NPB-360
Vecchi modelli:
PA-120 / PB-120
Caratteristiche :
Caricabatterie a tensione ampia e altamente affidabile di tipo standard
Involucro in metallo per una migliore dissipazione del calore, che porta a una temperatura di contatto inferiore
Regolazione facile e flessibile:
• Tensione di carica regolabile tramite pannello frontale (10,5~15,2 V, 21~30,4 V, 42~60,8 V)
• Corrente di carica regolabile tramite pannello (50~100% della corrente nominale)
• 2 o 3 stadi selezionabili tramite DIP S.W. sul pannello frontale
Protezioni: Cortocircuito, sovratensione, sovratemperatura, inversione di polarità della batteria
Conforme alle certificazioni duali UL/EN62368-1 e IEC60335-1/2-29
Diverse prese di uscita CC selezionabili: Anderson, morsettiera e pin di alimentazione a 4 pin
Tecnico
| MODELLO |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
USCITA
|
TENSIONE CC |
5V |
12V |
15V |
24V |
48V |
| CORRENTE NOMINALE |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| GAMMA DI CORRENTE |
0 ~ 2.4A |
0 ~ 1.25A |
0 ~ 1A |
0 ~ 0.63A |
0 ~ 0.32A |
| POTENZA NOMINALE |
12W |
15W |
15W |
15.2W |
15.4W |
| RUMORE E RUMORE (max.)Nota.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| GAMMA DI REGOLAZIONE DELLA TENSIONE |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| TOLLERANZA DELLA TENSIONENota.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGOLAZIONE DI LINEA |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGOLAZIONE DEL CARICO |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| TEMPO DI IMPOSTAZIONE, AUMENTO |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC a pieno carico |
| TEMPO DI MANTENIMENTO (Tip.) |
30ms/230VAC 12ms/115VAC a pieno carico |
|
INGRESSO
|
GAMMA DI TENSIONE |
85 ~ 264VAC (277VAC operativo) 120 ~ 370VDC (390VDC operativo) |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (Tip.) |
80% |
85% |
85.5% |
86% |
87% |
| CORRENTE CA (Tip.) |
0.5A/115VAC 0.25A/230VAC |
| CORRENTE DI SPUNTO (Tip.) |
AVVIO A FREDDO 25A/115VAC 45A/230VAC |
|
PROTEZIONE
|
SOVRACCARICO
|
110 ~ 145% della potenza di uscita nominale |
|
Modalità Hiccup quando la tensione di uscita<50%, si ripristina automaticamente dopo la rimozione della condizione di guasto
Limitazione della corrente costante entro il 50% ~ 100% della tensione di uscita nominale, si ripristina automaticamente dopo la rimozione della condizione di guasto
|
| SOVRATENSIONE |
5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
| Tipo di protezione: Interruzione della tensione o/p, bloccaggio tramite diodo zener |
|
AMBIENTE
|
TEMPERATURA DI FUNZIONAMENTO |
-30 ~ +70℃ (Fare riferimento alla "Curva di riduzione") |
| UMIDITÀ DI FUNZIONAMENTO |
20 ~ 90% RH senza condensa |
| TEMP. DI STOCCAGGIO, UMIDITÀ |
-40 ~ +85℃, 10 ~ 95% RH senza condensa |
| COEFFICIENTE DI TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) RH senza condensa |
| VIBRAZIONE |
10 ~ 500Hz, 2G 10min./1ciclo, periodo per 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: Conformità a IEC60068-2-6 |
| ALTITUDINE OPERATIVA |
2000 metri |
| CATEGORIA DI SOVRATENSIONE |
Ⅲ; Secondo EN61558, EN50178,EN60664-1, EN62477-1; altitudine fino a 2000 metri |
|
SICUREZZA ED EMC
(Nota 4)
|
STANDARD DI SICUREZZA |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approvato;
Progettazione fare riferimento a TUV BS EN/EN62368-1
|
| TENSIONE DI TENUTA |
I/P-O/P:4KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P:100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISSIONE EMC
|
Parametro |
Standard |
Livello di prova / Nota |
| Condotta |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Irradiata |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Corrente armonica |
BS EN/EN61000-3-2 |
Classe A |
| Sfarfallio di tensione |
BS EN/EN61000-3-3 |
------- |
|
IMMUNITÀ EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parametro |
Standard |
Livello di prova /Nota |
| ESD |
BS EN/EN61000-4-2 |
Livello 3, 8KV aria; Livello 2, 4KV contatto, criteri A |
| Suscettibilità irradiata |
BS EN/EN61000-4-3 |
Livello 3, criteri A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Livello 3, criteri A |
| Sovratensione |
BS EN/EN61000-4-5 |
Livello 4,2KV/L-N, criteri A |
| Condotta |
BS EN/EN61000-4-6 |
Livello 3, criteri A |
| Campo magnetico |
BS EN/EN61000-4-8 |
Livello 4, criteri A |
| Calo e interruzioni di tensione |
BS EN/EN61000-4-11 |
＞95% calo 0,5 periodi, 30% calo 25 periodi,
＞95% interruzioni 250 periodi
|
|
ALTRO
|
MTBF |
3724.3K ore min. Telcordia SR-332 (Bellcore); 1166.1K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
17.5*90*54.5mm (L*A*P) |
| IMBALLAGGIO |
78g;160pz/13.5Kg/1.14CUFT |
