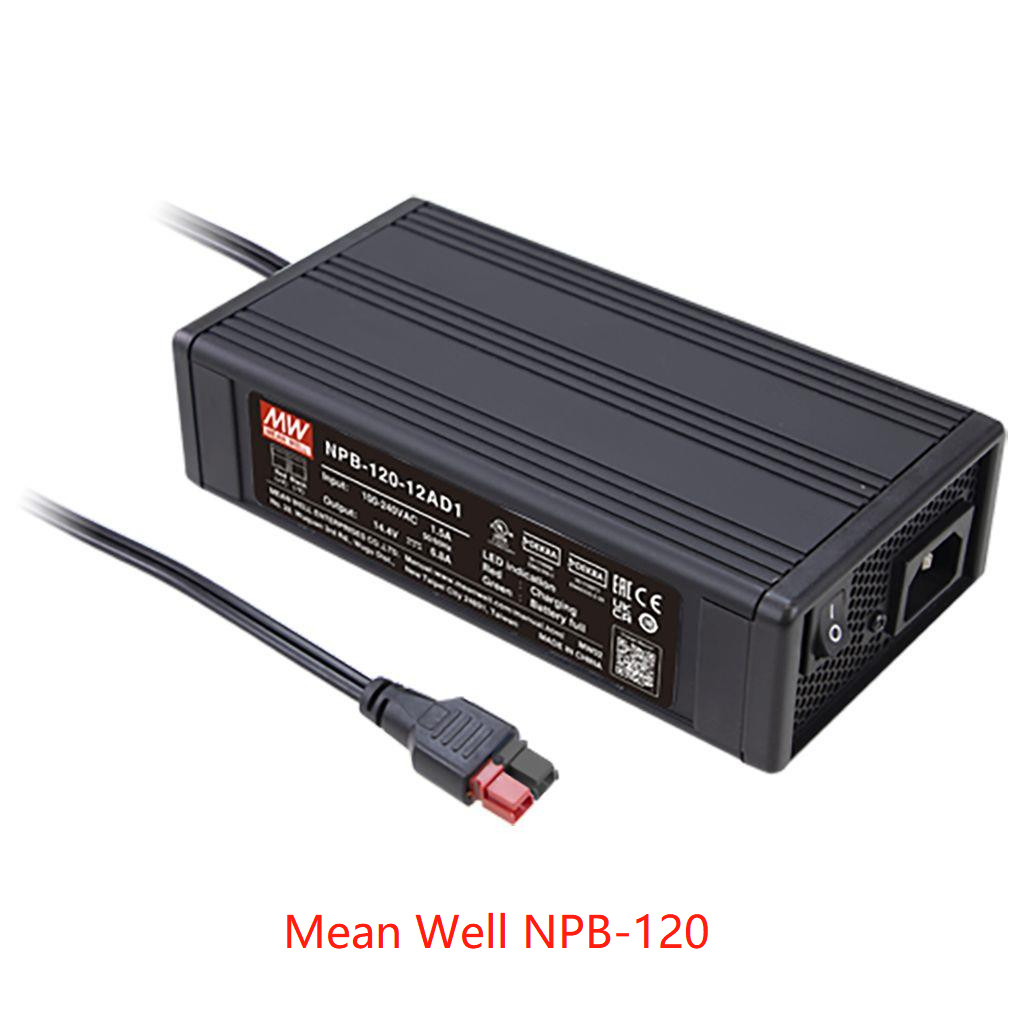

Caricabatterie di tipo portatile per contenitori metallici NPB-120-12 NPB-120-24
ModalitàIo...
Nuovi modelli:
NPB-120/NPB-240/NPB-360
Vecchi modelli:
PA-120/PB-120
Caratteristiche:
Tipo standard di caricabatterie ad ampio raggio di tensione altamente affidabile
Avvolgimento in metallo per una migliore dissipazione del calore, che porta a una temperatura al tocco inferiore
regolazione facile e flessibile:
‧ Voltaggio di ricarica regolabile attraverso il pannello anteriore (10,5 ~ 15,2 V, 21 ~ 30,4 V, 42 ~ 60,8 V)
‧ Corrente di ricarica regolabile attraverso il pannello (50-100% della corrente nominale)
‧ 2 o 3 fasi selezionabili da DIP S.W. sul pannello anteriore
Protezioni: cortocircuito, sovra tensione, sovra temperatura, polarità inversa della batteria
Rispetto alle due certificazioni UL/EN62368-1 e IEC60335-1/2-29
Sceltibili molteplici prese di uscita CC: Anderson, blocco terminale e pin di alimentazione a 4 pin
Tecnico
| Modello |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
SULTITUTO
|
Voltaggio di carica di accelerazione ((Vboost) ((default) |
14.4V |
28.8V |
57.6V |
| VOLTAGgio di carica flottante (Vfloat) (default) |
13.8V |
27.6V |
55.2V |
| Voltaggio Dati di riferimento Distanze |
10.5 ~ 15.2V |
21 ~ 30,4 V |
42 ~ 60,8 V |
| SULTITUTO ACTUALE (Tip.)Nota.5 |
6.8A |
4A |
2A |
| Intervallo regolabile di corrente |
50% ~ 100% |
| Max. Max. Potenza Nota.3 |
103.4W |
121.6W |
121.6W |
| Batteria raccomandataCapacità (AMP ore)Nota.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
Input
|
VoltaggioDistanze Nota.5 |
90 ~ 264VAC 127 ~ 370VDC |
| Intervallo di frequenza |
47 ~ 63 Hz |
| Fattore di potenza (tipo) |
PF>0,98/115VAC, PF>0,92/230VAC@12V,PF>0,93/230VAC@24/48V a pieno carico |
|
L'efficienza (tipo)
|
XLR |
860,5% |
89% |
900,5% |
| AD1 |
860,5% |
89% |
900,5% |
| TBC |
87% |
890,5% |
900,5% |
| AC CURRENT (Tipo) |
1.5A/115VAC 0,8A/230VAC |
| CURRENTE di ingresso (tipo) |
Inizio a freddo 55A a 230VAC |
|
Protezione
|
Corto Circuito Nota.6 |
Tipo di protezione: limitazione della corrente costante, il caricabatterie si spegne dopo 5 secondi, riaccendi per recuperare |
| Sovrastanza |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Tipo di protezione: spegnere e bloccare la tensione di apertura/soluzione, riaccendere per ripristinare la tensione |
| Polarità inversa |
Con fusibile interno aperto |
| SOPRATEMPERATURA |
Modalità di singhiozzo, si riprende automaticamente dopo che la temperatura scende |
| FUNZIONE |
Curva di carica |
2 o 3 fasi regolabili da DIP S.W. |
|
L'ambiente
|
Tempo di lavoro. |
-30 ~ +70°C (si rimanda alla "curva di degradazione") |
| Umidità di lavoro |
20 ~ 95% RH non condensante |
| TEMPO DI MANAGERACIA, umidità |
-40 ~ +85°C, 10 ~ 95% RH non condensabile |
| TEMP. coefficiente |
± 0,05%/°C (0 ~ 45°C) |
| VIBRAZIONE |
10 ~ 500Hz, 2G 10 min./1 ciclo, 60 min. ciascuno lungo gli assi X, Y, Z |
|
SICUREZZA e EMC
(nota 7)
|
Norme di sicurezza |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 omologato
|
| VOLTAGGIO di resistenza |
I/P-O/P:3KVAC I/P-FG:0.5KVAC |
| Risistenza all'isolamento |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
Emissioni EMC
|
Parametro |
Norme |
Livello di prova / nota |
| Conduzione |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Classe B |
| Radiato |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Classe B |
| Corrente armonica |
BS EN/EN61000-3-2 |
Classe A |
| Flicker di tensione |
BS EN/EN61000-3-3 |
- Sì, signore. |
|
Immunità EMC
|
EN/EN55014-2, EN/EN55024, EN/EN55035 |
| Parametro |
Norme |
Livello di prova / nota |
| DSE |
BS EN/EN61000-4-2 |
Livello 3, aria 8KV; Livello 2, contatto 4KV |
| Radiato |
BS EN/EN61000-4-3 |
Livello 2, 3V/m |
| EFT / Rottura |
BS EN/EN61000-4-4 |
Livello 2, 1KV |
| Flusso |
BS EN/EN61000-4-5 |
Livello 2, 1KV/Linea-Linea, Livello 3, 2KV/Linea-Terra |
| Conduzione |
BS EN/EN61000-4-6 |
Livello 2, 3Vrms |
| Campo magnetico |
BS EN/EN61000-4-8 |
Livello 1, 1A/m |
| Abbassamenti di tensione e interruzioni |
BS EN/EN61000-4-11 |
> 95% di immersione 0,5 periodi, 30% di immersione 25 periodi,
> 95% di interruzioni 250 periodi
|
|
Altri
|
MTBF |
1895.4K ore min. Telcordia TR/SR-332 (Bellcore); 225.8K ore min. MIL-HDBK-217F (25°C) |
| DIMENSIONE |
182.7*96*49mm (L*W*H) |
| Imballaggio |
1.3kg; 10pcs/ 14Kg / 1.13CUFT |
|
Nota:
|
1. La modifica delle specifiche del caricabatterie può essere richiesta per specifiche di batterie diverse. Per ulteriori dettagli, contattate il fornitore della batteria e MEAN WELL.
2Tutti i parametri NON specificatamente menzionati sono misurati a 230 VAC di ingresso, carico nominale e 25°C di temperatura ambiente.
3. si riferisce alla curva di degradazione.
4. Questa è la portata suggerita da MEAN WELL. Si prega di consultare il produttore della batteria per i loro suggerimenti sul limite massimo di corrente di ricarica.
5. La riduzione può essere necessaria con basse tensioni di ingresso. Per maggiori dettagli, consultare la curva di riduzione.
6Questo meccanismo di protezione è specificato per il caso in cui si verifichi un corto circuito dopo l'accensione del caricabatterie.
7Il caricabatterie è considerato un componente che sarà installato in un'apparecchiatura finale.
Per informazioni su come eseguire queste prove EMC, si rimanda al testo EMI delle sorgenti di alimentazione dei componenti.
(disponibile su http://www.meanwell.com)
※ Disclaimer sulla responsabilità del prodotto:per informazioni dettagliate, consultare https://www.meanwell.com/serviceDisclaimer.aspx
|
