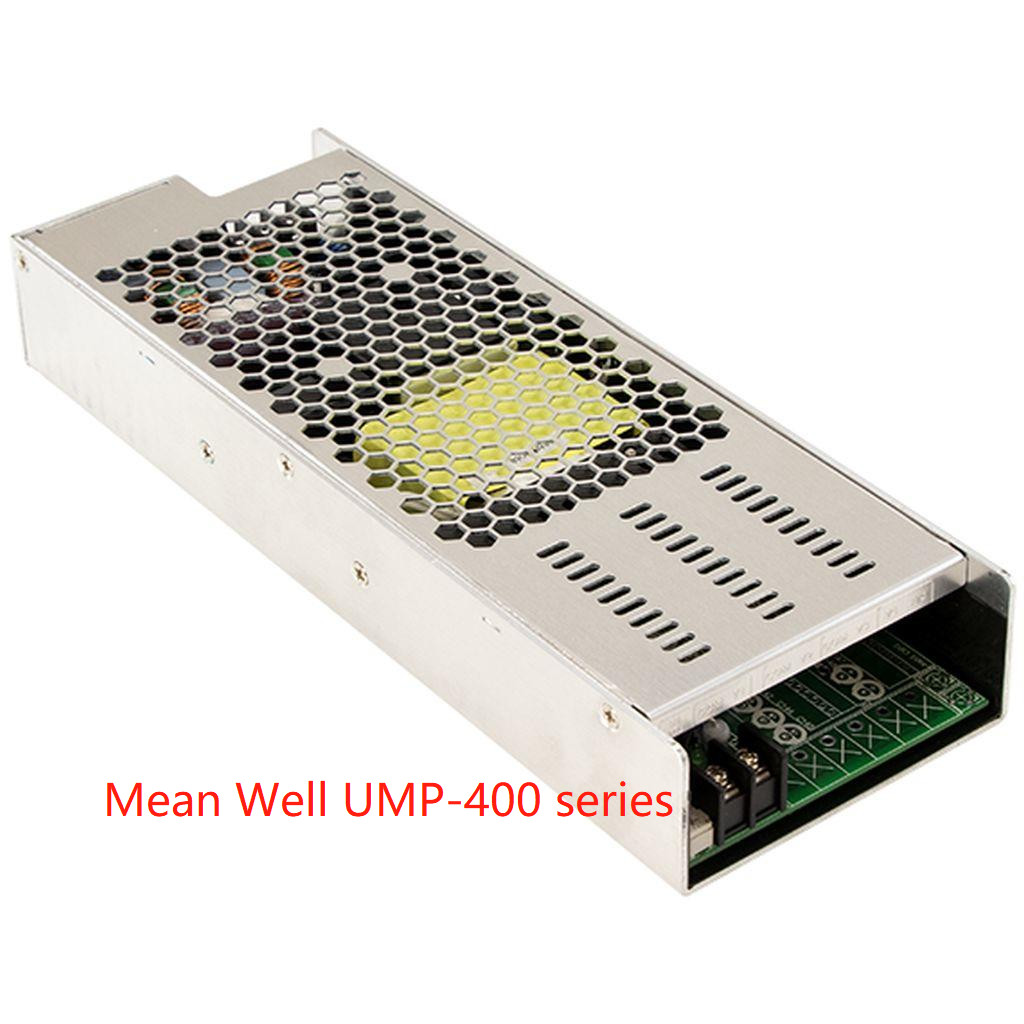

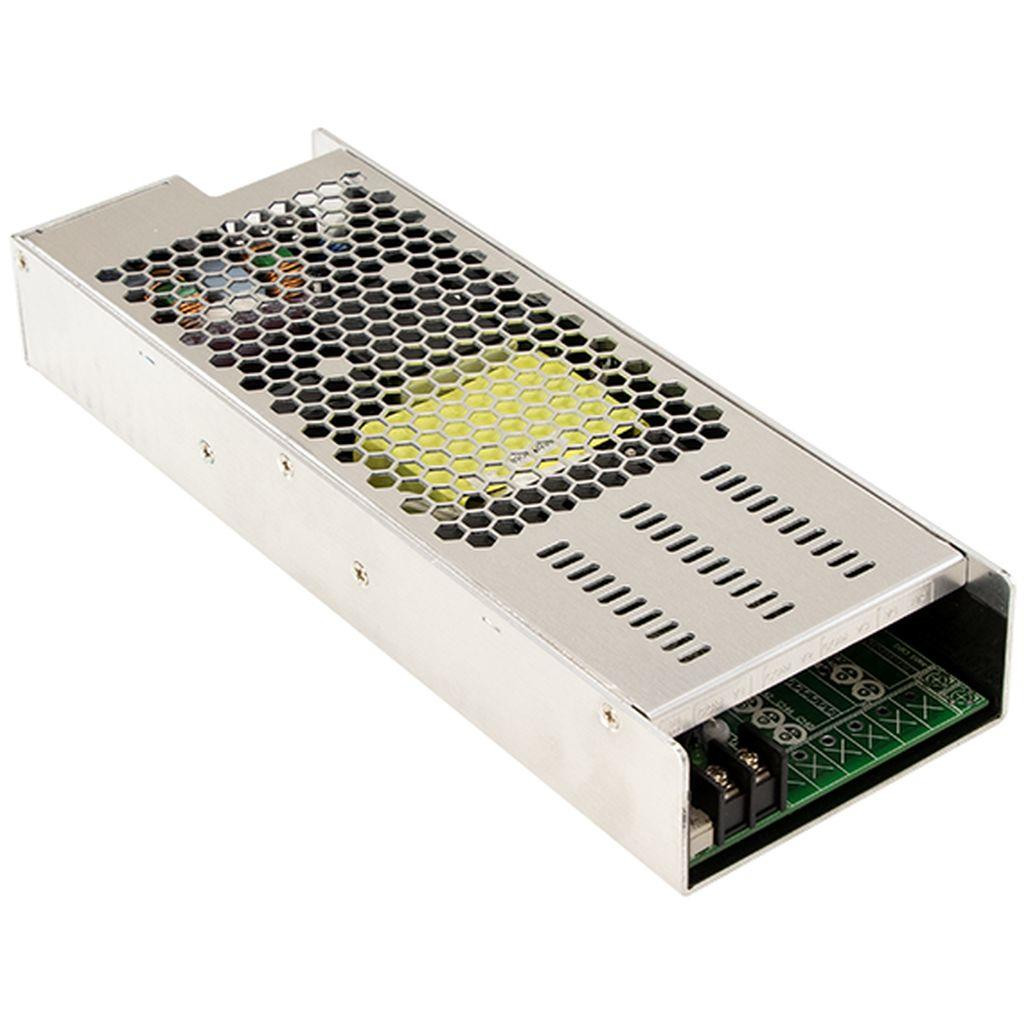

| MODELLO |
UMP-400-24 |
UMP-400-48 |
|
A UNA USCITA
(Modello standard)
|
TENSIONE DI CC |
24V |
48V |
| CORRENTE NOMINALE |
16.7A |
8.3A |
| POTENZA D'USCITA NOMINALE |
massimo 400W. |
| TENSIONE ADJ. RANGE |
22,8 ~ 25.2V |
45,6 ~ 50.4V |
| ONDULAZIONE & RUMORE (massimo) Note.2 |
240mVp-p |
360mVp-p |
| TOLLERANZA Note.3 di TENSIONE |
±1.0% |
±1.0% |
| LINEA REGOLAMENTO |
±0.5% |
±0.5% |
| REGOLAMENTO DEL CARICO |
±1.0% |
±1.0% |
| INSTALLI, TEMPO DI AUMENTO |
1000ms, 50ms/230Vac; 2000ms, 50ms/115Vac |
| OSTACOLI il TEMPO (tipo.) |
12ms@230Vac; 12ms@115Vac |
|
A USCITE MULTIPLE
(Modello facoltativo)
|
TENSIONE DI CC |
CH1 uscita moduli di CC di 24V o di 48V + di NID per CH2,3,4 |
| AMMONTI A POTENZA DI USCITA |
CH2,3,4 potenza di uscita può essere flessibile secondo la selezione di NID. Il potere combinato sopra tutti i canali non deve superare 400W |
|
INPUT
|
GAMMA Note.4 di TENSIONE |
90 ~ 264VAC 127 ~370VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| FATTORE DI POTENZA |
Carico di PF>0.95/230VAC PF>0.98/115VAC in pieno |
| EFFICIENZA (tipo.) Note.5 |
88,5%, carico completo di caso con ogni tipo di modulo a tensione nominale |
| CORRENTE DI CA |
2.5A/230VAC 4.7A/115VAC |
| CORRENTE DI AFFLUSSO |
40A/230VAC 25A/115VAC |
| CORRENTE DI PERDITA |
Dispersione verso terra corrente <300ua>
|
|
PROTEZIONE
|
SOVRACCARICO |
105 ~ potenza d'uscita nominale 135% |
| Tipo CH1 di protezione: protezione di limitazione corrente costante (se un cortocircuito lungo continua, l'azione sarà avviata), CH2, CH3, CH4 di OTP: Protezione di modo del singhiozzo |
| TENSIONE ECCESSIVA |
26,4 ~ 31.2V |
52,8 ~ 62.4V |
| Tipo di protezione: tensione interrotta di o/p, forza ri sopra recuperare |
| TEMPERATURA ECCESSIVA |
Tensione interrotta di o/p, forza ri sopra recuperare |
|
AMBIENTE
|
IMPIEGATI LAVORANTI. |
-30 ~ +70℃ (riferisca «a ridurre le imposte sulla curva») |
| UMIDITÀ DI LAVORO |
20 ~ RH di 90% senza condensazione |
| IMPIEGATI DI STOCCAGGIO. |
-40 ~ +85℃ |
| IMPIEGATI. COEFFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10~500Hz, 2G 10min. /1 ciclo, 60 min. ciascuno lungo la X, Y, asce di Z |
| ALTITUDINE Note.6 di FUNZIONAMENTO |
5000 metri di /OVCⅡ |
| TENSIONE ECCESSIVA GATEGORY |
Ⅲ; Secondo IEC62368-1; altitudine fino a 2000 metri |
|
SICUREZZA & CONTABILITÀ ELETTROMAGNETICA
(Nota 7)
|
NORME DI SICUREZZA |
EAC TP TC 004; UL62368-1, guarnizione BS EN/EN62368-1 di Dekra ha approvato; La progettazione si riferisce a ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (terza edizione) |
| LIVELLO DI ISOLAMENTO |
Primario-secondario: 2x MOPP, Primario-terra: 1x MOPP |
| RESISTA ALLA TENSIONE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH 25℃//di 500VDC 70% |
|
EMISSIONE DI CONTABILITÀ ELETTROMAGNETICA
|
Parametro |
Norma |
Livello/nota della prova |
| Condotto |
Il BS EN/EN55032 (CISPR32)/progettazione riferisca alle BS EN/EN55011 (CISPR11) |
Classe B |
| Irradiato |
Il BS EN/EN55032 (CISPR32)/progettazione riferisca alle BS EN/EN55011 (CISPR11) |
Classe B |
| Corrente armonica |
LE BS EN/EN61000-3-2 |
Classe A |
| Luce intermittente di tensione |
LE BS EN/EN61000-3-3 |
----- |
|
IMMUNITÀ DI CONTABILITÀ ELETTROMAGNETICA
|
LE BS EN/EN55035; La progettazione si riferisce alle BS EN/EN60601-1-2 |
| Parametro |
Norma |
Livello/nota della prova |
| ESD |
LE BS EN/EN61000-4-2 |
Livello 4, aria 8KV; Livello 4, contatto 4KV |
| Campo di rf |
LE BS EN/EN61000-4-3 |
Livello 3, 3V/m |
| EFT/ha scoppiato |
LE BS EN/EN61000-4-4 |
Livello 3, 1KV |
| Impulso |
LE BS EN/EN61000-4-5 |
Livello 4, 2KV/Line-FG; 1KV/Line-Line |
| Condotto |
LE BS EN/EN61000-4-6 |
Livello 2, 3V |
| Campo magnetico |
LE BS EN/EN61000-4-8 |
Livello 1, 1A/m |
| Immersioni ed interruzioni di tensione |
LE BS EN/EN61000-4-11 |
periodi della immersione 1 di 100%, immersione di 30% 25 periodi,
interruzioni di 100% 250 periodi
|
|
ALTRI
|
MTBF |
1428.4K ore minuto Telcordia SR-332 (Bellcore); 187.3K ore minuto MIL-HDBK-217F (25℃) |
| DIMENSIONE |
250*89*37mm (L*W*H) |
| IMBALLAGGIO |
0.88Kg; 14pcs/13Kg/0.89CUFT |
|
NOTA
|
1. Tutti i parametri non specificamente citati sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.
2. L'ondulazione & il rumore sono misurati a 20MHz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo 0.1μf & 47μf.
3. Tolleranza: comprende la tolleranza, la linea regolamento ed il regolamento installati del carico.
4. Ridurre le imposte può essere necessario sotto tensioni in ingresso basse. Controlli prego la curva riducente le imposte per maggiori informazioni.
5. I cambiamenti di efficienza installando i moduli di uscita differenti.
6. Ridurre le imposte di temperatura ambiente di 3.5℃/1000m con i modelli fanless e di 5℃/1000m con i modelli del fan per altitudine di funzionamento superiore 2000m (6500ft).
7. L'alimentazione elettrica è considerata una componente che sarà installata in un'attrezzatura finale. Tutte le prove di contabilità elettromagnetica sono eseguite vicino
montando l'unità sui 450mm*450mm di piastra metallica con 3mm di spessore. L'attrezzatura finale deve essere riconfermata che ancora si incontra
Direttive di contabilità elettromagnetica. Per orientamento su come eseguire queste prove di contabilità elettromagnetica, riferisca prego «alla prova di EMI delle alimentazioni elettriche componenti.»
(come disponibile su http://www.meanwell.com)
