| MODELLO |

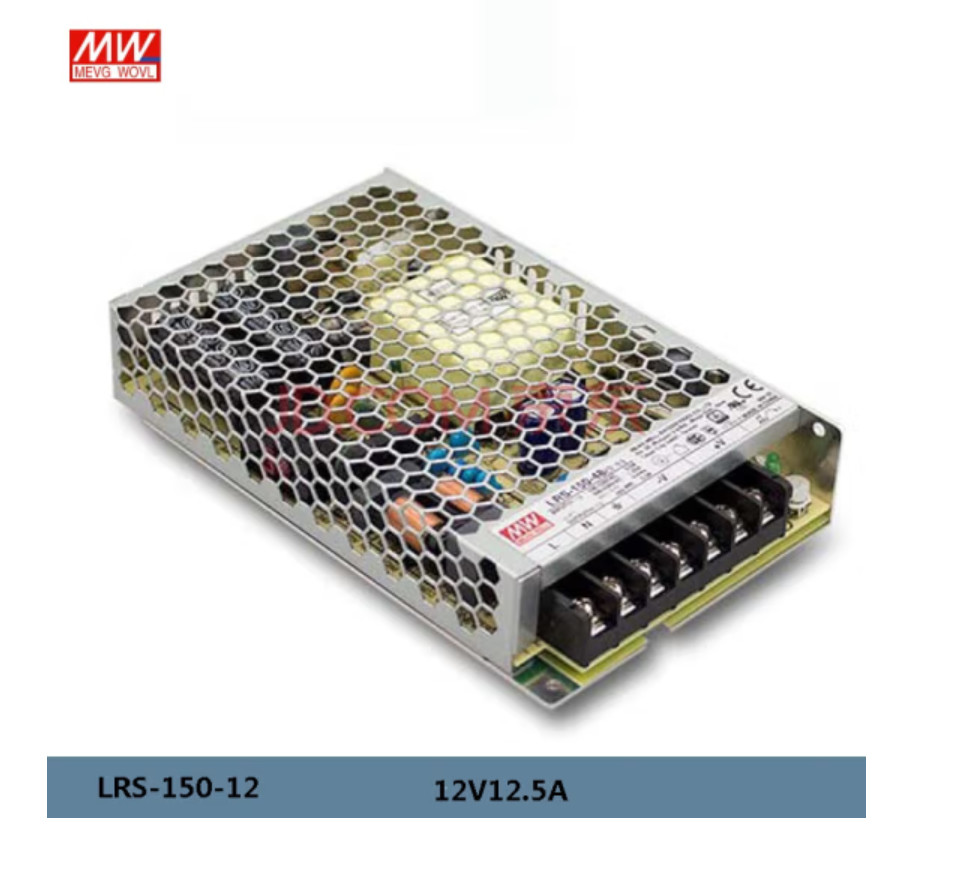

LRS-150-12 |
LRS-150-15 |

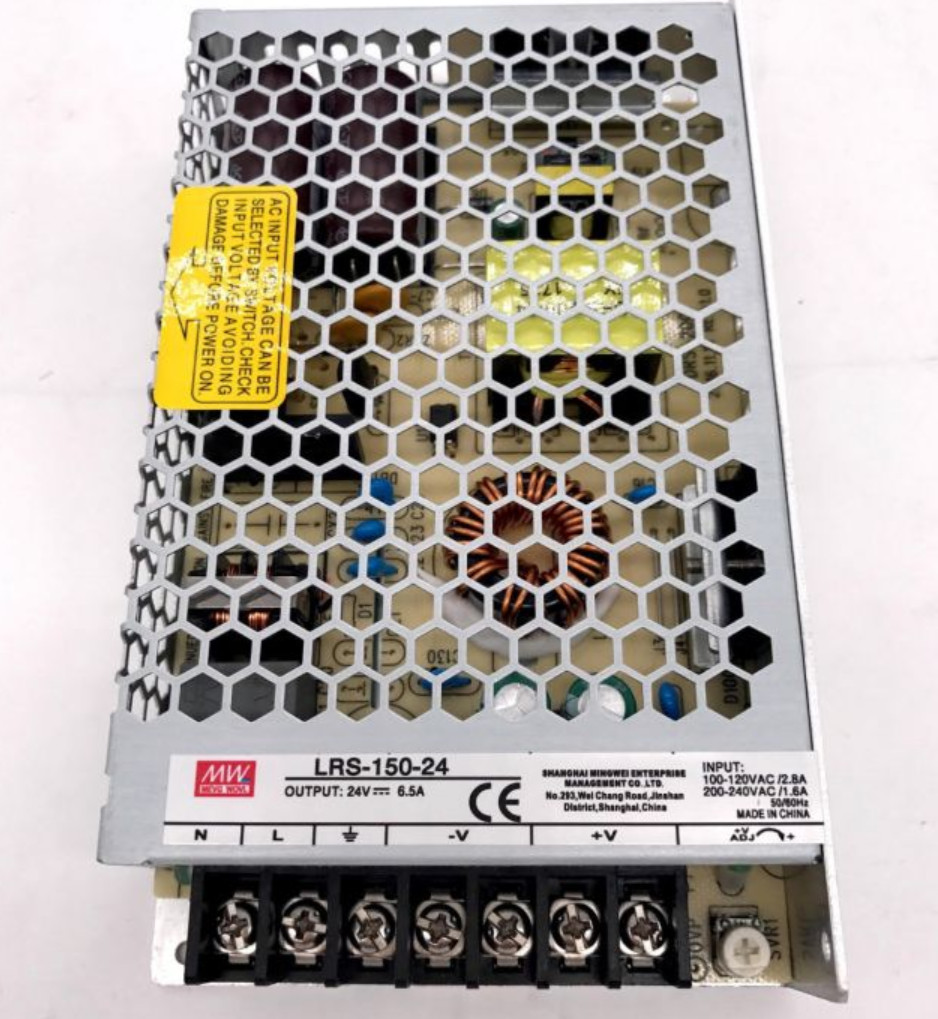

LRS-150-24 |
LRS-150-36 |
LRS-150-48 |
|
USCITA
|
TENSIONE DI CC |
12V |
15V |
24V |
36V |
48V |
| CORRENTE NOMINALE |
12.5A |
10A |
6.5A |
4.3A |
3.3A |
| GAMMA CORRENTE |
0 ~ 12.5A |
0 ~ 10A |
0 ~ 6.5A |
0 ~ 4.3A |
0 ~ 3.3A |
| POTERE STIMATO |
150W |
150W |
156W |
154.8W |
158.4W |
| ONDULAZIONE & RUMORE (massimo) Note.2 |
150mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
200mVp-p |
| TENSIONE ADJ. RANGE |
10,2 ~ 13.8V |
13,5 ~ 18V |
21,6 ~ 28.8V |
32,4 ~ 39.6V |
43,2 ~ 52.8V |
| TOLLERANZA Note.3 di TENSIONE |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LINEA REGOLAMENTO Note.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGOLAMENTO Note.5 del CARICO |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| INSTALLI, TEMPO DI AUMENTO |
500ms, 30ms/230VAC 500ms, in pieno carico 30ms/115VAC |
| OSTACOLI il TEMPO (tipo.) |
carico di 40ms/230VAC 35ms/115VAC in pieno |
|
INPUT
|
GAMMA DI TENSIONE |
85 ~ 132VAC/170 ~ 264VAC dal commutatore 240 ~ 370VDC (accendere 230VAC) |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (tipo.) |
87,5% |
88,5% |
89% |
89% |
90% |
| CORRENTE di CA (tipo.) |
3A/115VAC 1.7A/230VAC |
| CORRENTE di AFFLUSSO (tipo.) |
STELLA FREDDA 60A/230VAC |
| CORRENTE DI PERDITA |
<0>
|
|
PROTEZIONE
|
CARICO ECCESSIVO |
110 ~ potenza d'uscita nominale 140% |
| Tipo di protezione: Il modo del singhiozzo, recupera automaticamente dopo che il guasto è rimosso |
| TENSIONE ECCESSIVA |
13,8 ~ 16.2V |
18,75 ~ 21.75V |
28,8 ~ 33.6V |
41,4 ~ 48.6V |
55,2 ~ 64.8V |
| Tipo di protezione: Tensione interrotta di o/p, forza ri sopra recuperare |
| TEMPERATURA ECCESSIVA |
Tensione interrotta di o/p, forza ri sopra recuperare |
|
AMBIENTE
|
IMPIEGATI LAVORANTI. |
-30 ~ +70℃ (riferisca «a ridurre le imposte sulla curva») |
| UMIDITÀ DI LAVORO |
20 ~ RH di 90% senza condensazione |
| IMPIEGATI DI STOCCAGGIO., UMIDITÀ |
-40 ~ +85℃, 10 ~ RH di 95% senza condensazione |
| IMPIEGATI. COEFFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. ogni lungo la X, Y, asce di Z |
| CATEGORIA ECCESSIVA DI TENSIONE |
Ⅲ; Conformità in BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; altitudine fino a 2000 metri |
|
SICUREZZA & CONTABILITÀ ELETTROMAGNETICA
(Nota 7)
|
NORME DI SICUREZZA
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, ccc GB4943.1, BSMI CNS14336-1, EAC TP TC 004, KC K60950-1 (per LRS-150-12 soltanto), Banca dei Regolamenti Internazionali IS13252 (Part1): 2010/IEC 60950-1: 2005,
AS/NZS 62368,1 (dai CB) approvato
|
| RESISTA ALLA TENSIONE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH 25℃//di 500VDC 70% |
| EMISSIONE DI CONTABILITÀ ELETTROMAGNETICA |
Conformità alla classe B, BS EN/EN55014, classe A (carico) di ≤75%, BS EN/EN61000-3-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 delle BS EN/EN55032 (CISPR32) delle BS EN/EN61000-3-2 (per LRS-150-12 solo) |
| IMMUNITÀ DI CONTABILITÀ ELETTROMAGNETICA |
Conformità in BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), livello dell'industria pesante, EAC TP TC 020, KC KN32, KN35 (per LRS-150-12 solo) |
|
ALTRI
|
MTBF |
2707.7K ore minuto Telcordia SR-332 (Bellcore); 558.2Khrs minuto MIL-HDBK-217F (25℃) |
| DIMENSIONE |
159*97*30mm (L*W*H) |
| IMBALLAGGIO |
0.48Kg; 30pcs/15.4Kg/0.75CUFT |
