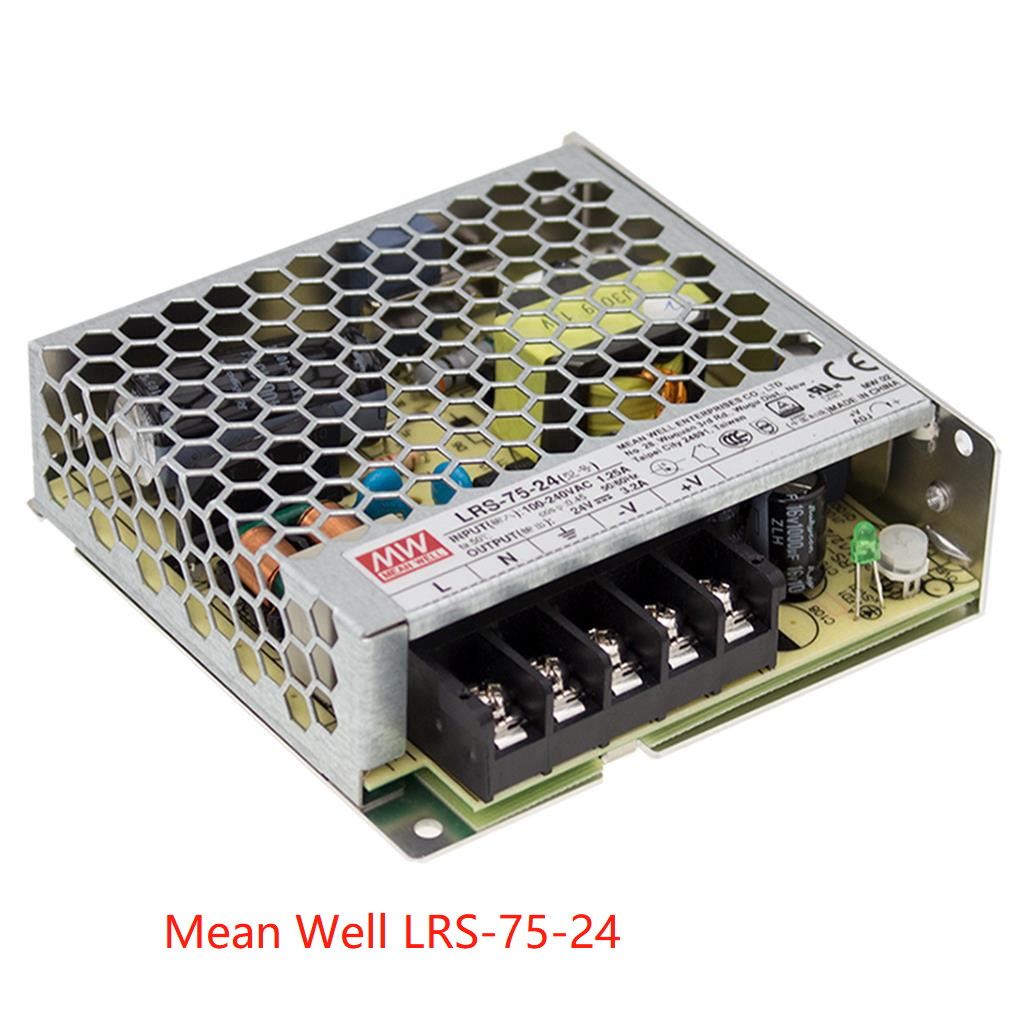

| MODELLO |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
USCITA
|
TENSIONE DI CC |
5V |
12V |
15V |
24V |
36V |
48V |
| CORRENTE NOMINALE |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| GAMMA CORRENTE |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2.1A |
0 ~ 1.6A |
| POTERE STIMATO |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| ONDULAZIONE & RUMORE (massimo) Note.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| TENSIONE ADJ. RANGE |
4,5 ~ 5.5V |
10,2 ~ 13.8V |
13,5 ~ 18V |
21,6 ~ 28.8V |
32,4 ~ 39.6V |
43,2 ~ 52.8V |
| TOLLERANZA Note.3 di TENSIONE |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LINEA REGOLAMENTO Note.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGOLAMENTO Note.5 del CARICO |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| INSTALLI, TEMPO DI AUMENTO |
500ms, 30ms/230VAC 500ms, in pieno carico 30ms/115VAC |
| OSTACOLI il TEMPO (tipo.) |
carico di 60ms/230VAC 12ms/115VAC in pieno |
|
INPUT
|
GAMMA DI TENSIONE |
85 ~ 264VAC 120 ~ 373VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (tipo.) |
86,5% |
89% |
89% |
90% |
91,5% |
91,5% |
| CORRENTE di CA (tipo.) |
1.4A/115VAC 0.85A/230VAC |
| CORRENTE di AFFLUSSO (tipo.) |
PARTENZA A FREDDO 65A/230VAC |
| CORRENTE DI PERDITA |
<0>
|
|
PROTEZIONE
|
CARICO ECCESSIVO |
110 ~ potenza d'uscita nominale 150% |
| Tipo di protezione: Il modo del singhiozzo, recupera automaticamente dopo che il guasto è rimosso |
| TENSIONE ECCESSIVA |
5,75 ~ 6.75V |
13,8 ~ 16.2V |
18,75 ~ 21.75V |
28,8 ~ 33.6V |
41,4 ~ 48.6V |
55,2 ~ 64.8V |
| Tipo di protezione: Tensione interrotta di o/p, forza ri sopra recuperare |
|
AMBIENTE
|
IMPIEGATI LAVORANTI. |
-30 ~ +70℃ (riferisca «a ridurre le imposte sulla curva») |
| UMIDITÀ DI LAVORO |
20 ~ RH di 90% senza condensazione |
| IMPIEGATI DI STOCCAGGIO., UMIDITÀ |
-40 ~ +85℃, 10 ~ RH di 95% senza condensazione |
| IMPIEGATI. COEFFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. ogni lungo la X, Y, asce di Z |
| CATEGORIA ECCESSIVA DI TENSIONE |
Ⅲ; Conformità in BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1;
altitudine fino a 2000 metri
|
|
SICUREZZA & CONTABILITÀ ELETTROMAGNETICA
(Nota 8)
|
NORME DI SICUREZZA
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, ccc GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368,1 (dai CB), KC K60950-1 (per LRS-75-12/24 soltanto), Banca dei Regolamenti Internazionali IS13252 (Part1):
2010/IEC 60950-1: 2005 hanno approvato
|
| RESISTA ALLA TENSIONE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: RH di 100M Ohms /500VDC/25℃/70% |
| EMISSIONE DI CONTABILITÀ ELETTROMAGNETICA |
Conformità alla classe B, BS EN/EN55014, BS EN/EN61000-3-2 delle BS EN/EN55032 (CISPR32), - 3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (per LRS-75-12/24 solo) |
| IMMUNITÀ DI CONTABILITÀ ELETTROMAGNETICA |
Conformità in BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020, KC Kn32,
KN35 (per LRS-75-12/24 solo)
|
|
ALTRI
|
MTBF |
3334.3K ore minuto Telcordia SR-332 (Bellcore); 667.2Khrs minuto MIL-HDBK-217F (25℃) |
| DIMENSIONE |
99*97*30mm (L*W*H) |
| IMBALLAGGIO |
0.25Kg; 45pcs/12.25Kg/0.77CUFT |
| NOTA |
1. Tutti i parametri citati non specialmente sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.
2. L'ondulazione & il rumore sono misurati a 20MHz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo 0.1uf & 47uf.
|
| |
3. Tolleranza: comprende la tolleranza, la linea regolamento ed il regolamento installati del carico. |
| |
4. La linea regolamento è misurata dalla linea bassa all'alta linea al carico nominale. |
| |
5. Il regolamento del carico è misurato carico nominale 0% - 100%. |
| |
6. La lunghezza di tempo installato è misurata al primo inizio del freddo. Il giro INSERITA/DISINSERITA l'alimentazione elettrica può condurre molto rapidamente ad aumento della messa a punto |
| |
tempo. |
| |
7. Ridurre le imposte di temperatura ambiente di 5℃/1000m è necessario per altitudine di funzionamento maggior di 2000m (6500ft). |
| |
8. L'alimentazione elettrica è considerata una componente che sarà installata in un'attrezzatura finale. Tutte le prove di contabilità elettromagnetica sono eseguite vicino |
| |
montando l'unità sui 360mm*360mm di piastra metallica con 1mm di spessore. L'attrezzatura finale deve essere riconfermata che ancora si incontra |
| |
Direttive di contabilità elettromagnetica. Per orientamento su come eseguire queste prove di contabilità elettromagnetica, riferisca prego «alla prova di EMI delle alimentazioni elettriche componenti.» |
| |
(come disponibile su http://www.meanwell.com) |
| |
Diniego di responsabilità del prodotto del ※: Per informazione informazione dettagliata, riferisca prego a https:// www.meanwell.com/serviceDisclaimer.aspx |
