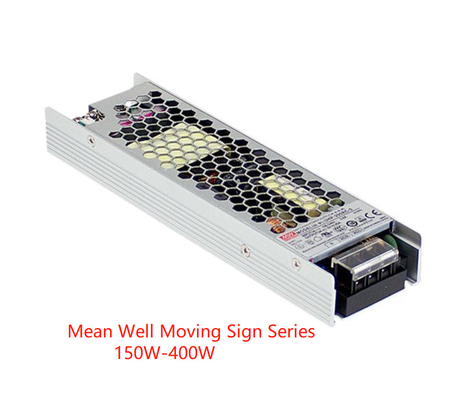

| MODELLO |
LSP-160 -3.3 |
LSP-160 -4.2 |
LSP-160 -5 |
LSP-160-12 |
LSP-160-24 |
LSP-160-36 |
LSP-160-48 |
|
USCITA
|
TENSIONE CC |
3.3V |
4.2V |
5V |
12V |
24V |
36V |
48V |
| CORRENTE NOMINALE |
32A |
32A |
32A |
13.5A |
6.75A |
4.5A |
3.4A |
| POTENZA NOMINALE(convezione) |
105.6W |
134.4W |
160W |
162W |
162W |
162W |
163.2W |
| RUMORE E RUMORE (max.)Nota.2 |
200mVp-p |
200mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
| GAMMA DI REGOLAZIONE DELLA TENSIONE |
3.2~3.5V |
4~4.5V |
4.7~5.3V |
11.4~12.6V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
| TOLLERANZA DELLA TENSIONENota.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGOLAZIONE DI LINEA |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGOLAZIONE DEL CARICO |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| TEMPO DI AVVIO, AUMENTO |
2000ms, 80ms/230VAC 3000ms, 80ms/115VAC a pieno carico |
| TEMPO DI MANTENIMENTO (Tip.) |
10ms/230VAC 10ms/115VAC |
|
INGRESSO
|
TENSIONE GAMMA Nota.4 |
100 ~ 264VAC 141 ~ 370VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| FATTORE DI POTENZA (Tip.) |
PF≥0.94/230VAC PF≥0.98/115VAC a pieno carico |
| EFFICIENZA (Tip.) |
87.5% |
88.5% |
89.5% |
92.5% |
93.5% |
93.5% |
93.5% |
| CORRENTE CA (Tip.) |
2.2A/115VAC 1.1A/230VAC |
| CORRENTE DI SPUNTO (Tip.) |
Avvio a freddo 45A/115VAC 85A/230VAC |
| CORRENTE DI PERDITA |
<0.75mA / 240VAC |
|
PROTEZIONE
|
CORTO CIRCUITO |
Protezione da singhiozzo, si ripristina automaticamente dopo la rimozione della condizione di guasto |
| SOVRACCARICO |
110~140% della potenza di uscita nominale |
| Tipo di protezione: limitazione della corrente costante, l'aumento continuo del carico sarà una protezione da singhiozzo, si ripristina automaticamente dopo la rimozione della condizione di guasto |
|
SOVRATENSIONE
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
| Tipo di protezione: spegnimento della tensione O/P, riaccensione per il ripristino |
| SOVRATEMPERATURA |
Spegnimento della tensione O/P, riaccensione per il ripristino dopo che la temperatura scende |
|
FUNZIONE
|
CONDIVISIONE DELLA CORRENTE |
Fare riferimento al Manuale delle funzioni |
| SEGNALE DC OK |
Valore nominale del contatto (max.): 15Vdc/10mA carico resistivo |
|
AMBIENTE
|
TEMPERATURA DI ESERCIZIO |
-30 ~ +70℃(Fare riferimento alla “Curva di derating") |
| UMIDITÀ DI ESERCIZIO |
20 ~ 90% RH senza condensa |
| TEMP. DI STOCCAGGIO, UMIDITÀ |
-40 ~ +85℃, 10 ~ 95% RH senza condensa |
| COEFFICIENTE DI TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 5G 10min./1 ciclo, 60min. ciascuno lungo gli assi X, Y, Z |
|
SICUREZZA ED EMC
(Nota.6)
|
STANDARD DI SICUREZZA |
UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 approvato, Design fare riferimento a BS EN/EN60335-1 |
| TENSIONE DI TENUTA |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG,O/P-FG:100M Ohm/500VDC/25℃/ 70%RH |
| EMISSIONE EMC |
Conformità a BS EN/EN55032,GB9254,Classe B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 |
| IMMUNITÀ EMC |
Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), livello industriale pesante, EAC TP TC 020 |
|
ALTRO
|
MTBF |
2092.7K ore min. Telcordia TR/SR-332(Bellcore) ;282.7K ore min. MIL-HDBK-217F (25℃) |
| DIMENSIONE |
194*55*20mm (L*P*A) |
| IMBALLAGGIO |
0.356kg;30pcs/11.68kg/0.6CUFT |
|
