| Modello |
12V / 120W |
24V / 240W |

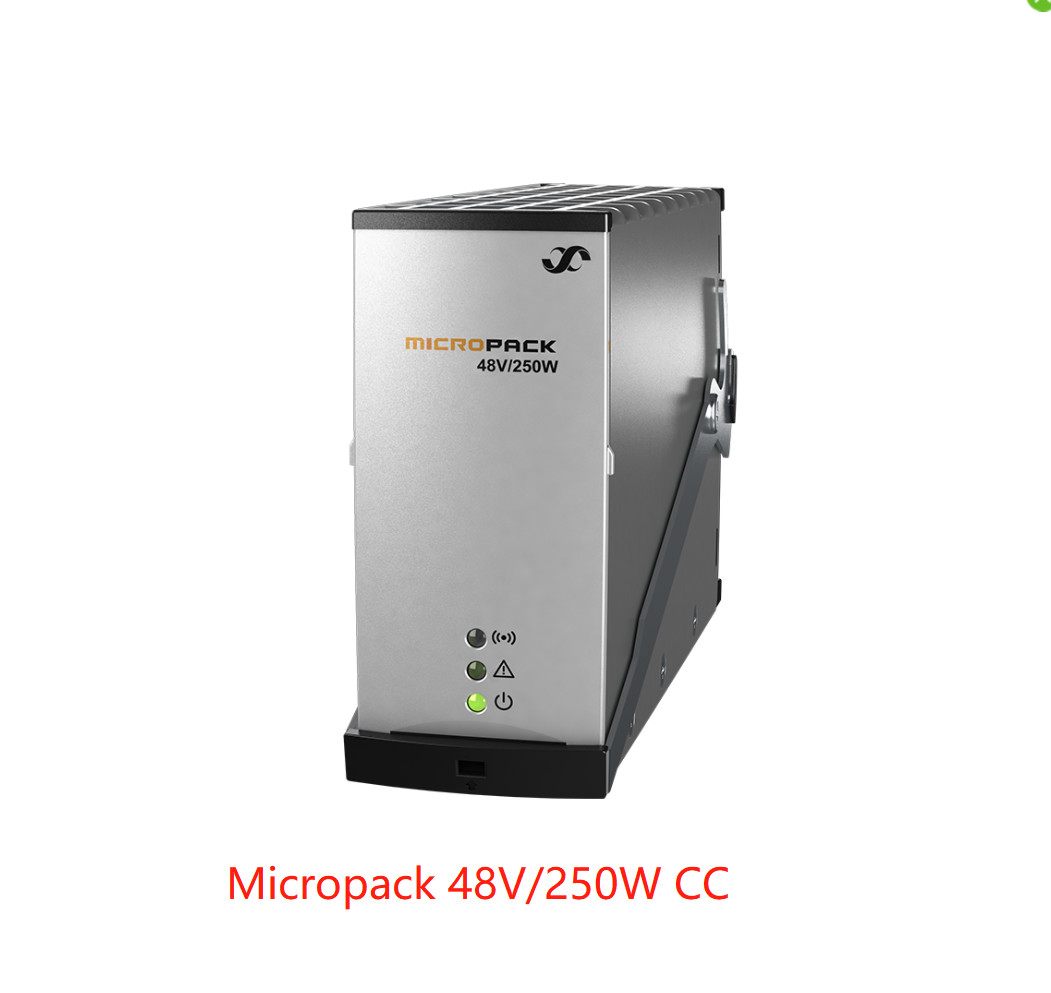

48V / 250W |
| Codice |
241120.300 |
241120.200 |
241120.100 |
| DATI DI INGRESSO |
|
|
|
| Intervallo di tensione |
85 - 300 V CA/ CC 1) |
| Intervallo di tensione (nominale) |
130 - 275 V CA/ CC |
185 - 275 V CA/ CC 1) |
| Frequenza |
0 - 66 Hz 1) |
| Corrente massima, ingresso 230V / totale (boost) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Corrente di dispersione massima a terra |
2.0 mA (@ 250V CA/ 50Hz) |
| Fattore di potenza |
0.97 (@ 70 - 100 % carico) |
0.98 (@ 55 - 100 % carico) |
0.98 (@ 50 - 100 % carico) |
| THD (@ 230 V CA) |
< 5 % (@ 80 - 100 % carico) |
< 5 % (@ 50 - 100 % carico) |
< 5 % (@ 50 - 100 % carico) |
| Protezione |
Varistore per protezione da transitori, fusibile in entrambe le linee (2x 2.0 A), spegnimento sopra 300 V CA/ CC |
| DATI DI USCITA |
|
|
|
| Tensione predefinita |
13.6 V CC |
27.2 V CC |
53.5 V CC |
| Intervallo di tensione |
10.7 - 18.0 V CC |
21.5 - 36 V CC |
43.5 - 57.6 V CC |
| Intervallo di tensione senza controller |
10.7 - 15.0 V CC |
21.5 - 30 V CC |
43.5 - 57.6 V CC |
| # Celle Pb supportate (1.8 - 2.4 V CC/ cella) |
6 - 7 |
12 - 15 |
24 |
| # Celle NiCad supportate (1.05 - 1.65 V CC/ cella) |
10 - 11 2) |
20 - 222) |
- |
| Potenza massima, nominale / boost 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corrente massima, @12/ 24/ 48V CC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Condivisione della corrente |
±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione ± |
0.5% dal 10% al 100% del carico e ingresso nominale |
| Regolazione dinamica della tensione |
± 5 %< 10ms, passo di carico dal 10% al 90% o opposto alla tensione di uscita nominale |
| Tempo di mantenimento, tensione predefinita e piena potenza |
20 ms, V OUT > 10.7 VCC |
20 ms, VOUT > 21.5 VCC |
20 ms, VOUT > 43 VCC |
| Ripple e rumore, 30 MHz b.w. / psophometrico |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Protezione |
Spegnimento per sovratensione, a prova di cortocircuito, alta temperatura, limitazione della corrente di spunto hot plug-in, fusibile |
| ALTRE SPECIFICHE |
|
|
|
| Efficienza @ ingresso/uscita nominale, picco/intervallo |
89.5% / >88%, carico 50-100% |
93.0% / >92%, carico 50-100% |
93.6% / >93%, carico 50-100% |
| Isolamento |
3.0 kVCA – ingresso e uscita, 1.5 kV CA – terra di ingresso, 0.5 kV CC – terra di uscita |
| Allarmi: LED rosso 'acceso' |
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto del raddrizzatore, spegnimento per sovratensione in uscita, guasto ventola, allarme bassa tensione, guasto bus CAN |
| Avvisi: LED giallo 'acceso' |
Raddrizzatore in modalità declassamento potenza, limite di corrente della batteria remota attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
| Normale (modulo in funzione): LED verde 'acceso' |
|
| Uscita allarme (isolata) |
NO (+terminale positivo), COM (-terminale negativo). 60 V / 100 mA max |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
>480 000h (@T AMBIENTE= 25°C) |
>480 000h (@T AMBIENTE= 25°C) |
>500 000h (@T AMBIENTE= 25°C) |
| Temperatura di esercizio (5 - 95% UR senza condensa) La potenza in uscita si riduce al di sopra della temperatura / a |
-40 to +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 to +60°C [-40 to +142°F]
+45°C / 80W @ +60°C
|
-40 to +75°C [ -40 to +167°F]
+55°C / 140W @ +75°C
|
| Temperatura di stoccaggio |
-40 to +85°C (-40 to +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni[LxAxP] / Peso |
39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] |
