| Modello |
12V / 120W |

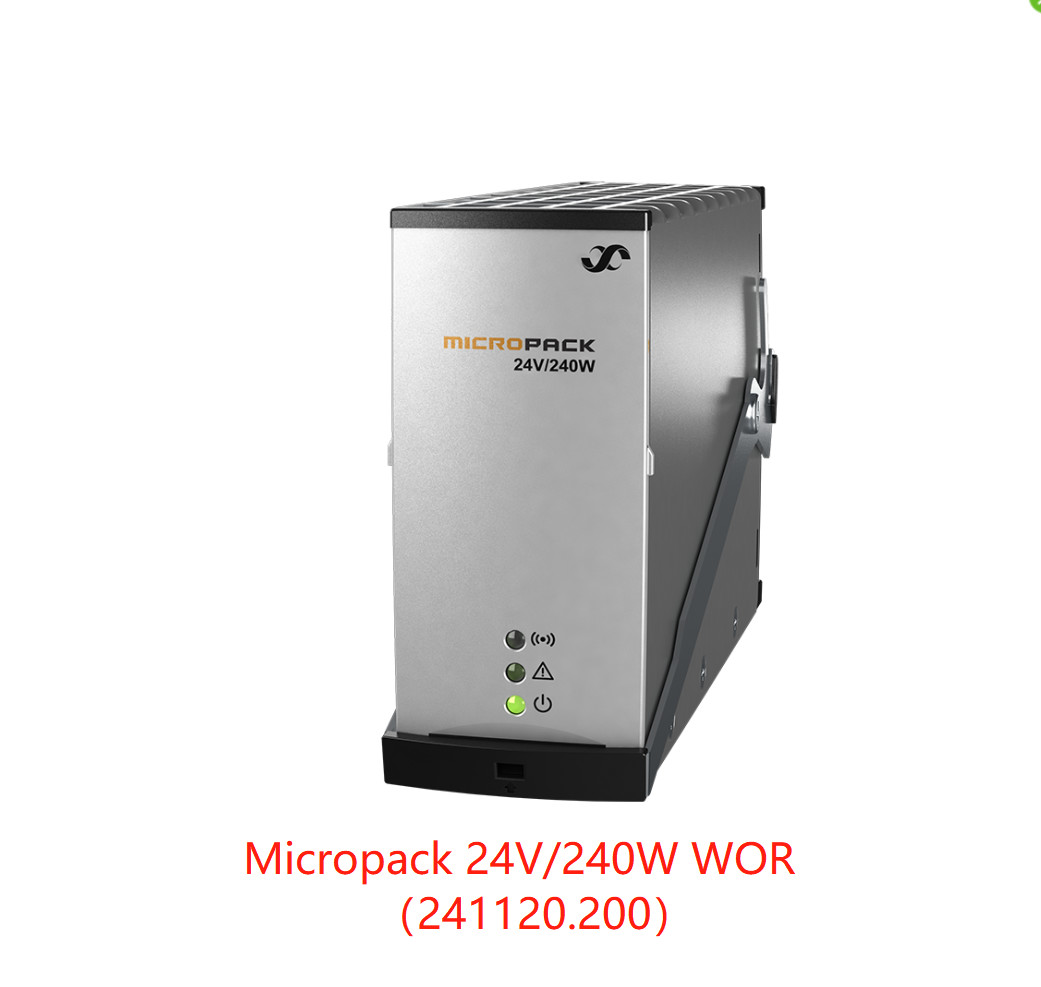

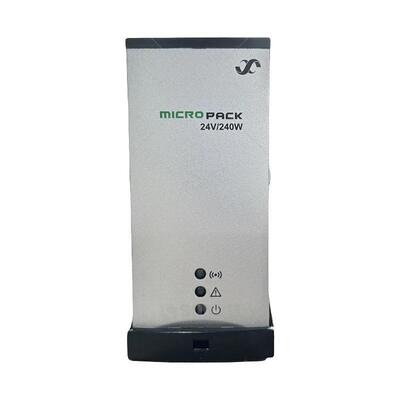

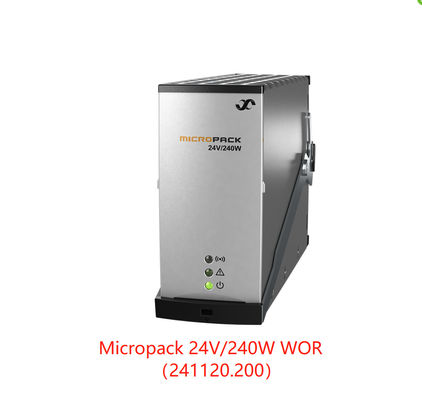

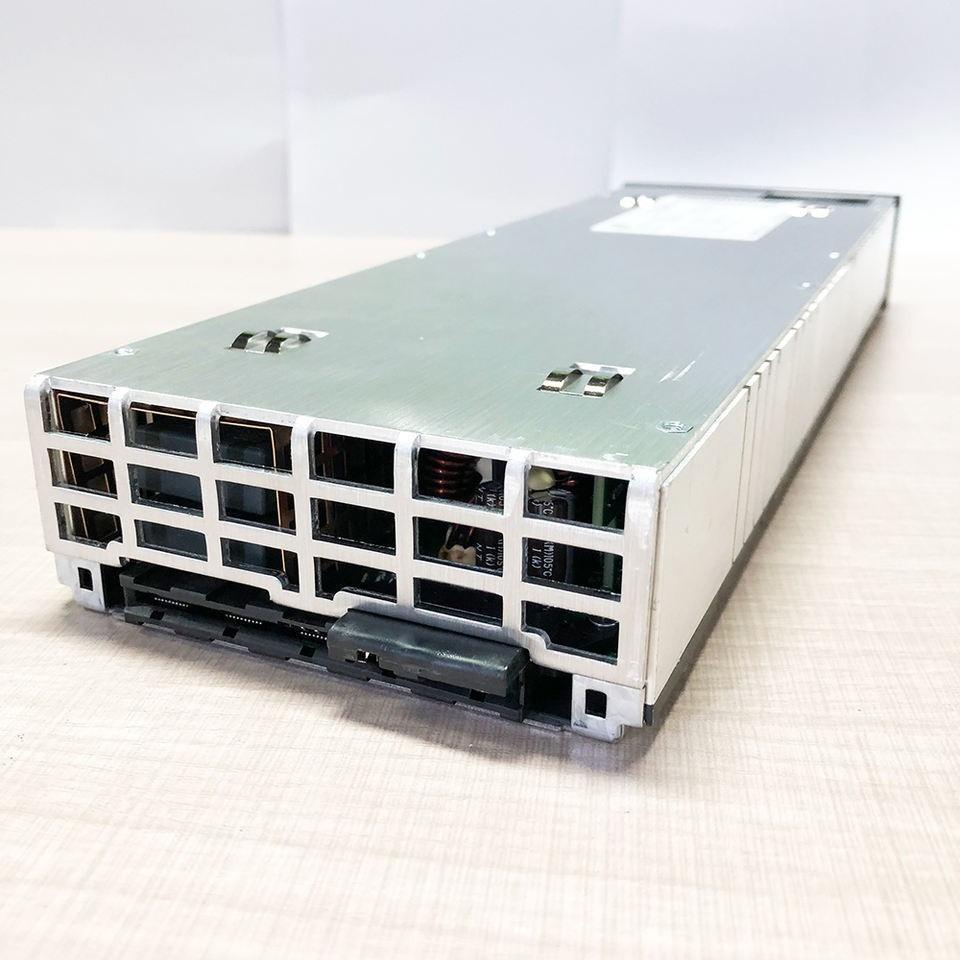

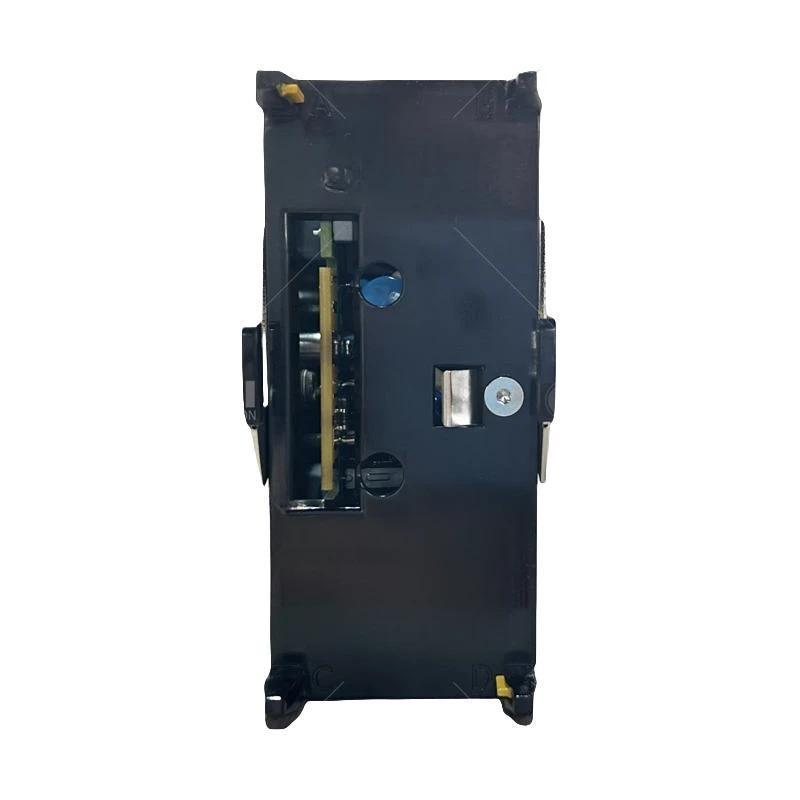

24V / 240W |
48V / 250W |
| Codice articolo |
241120.300 |

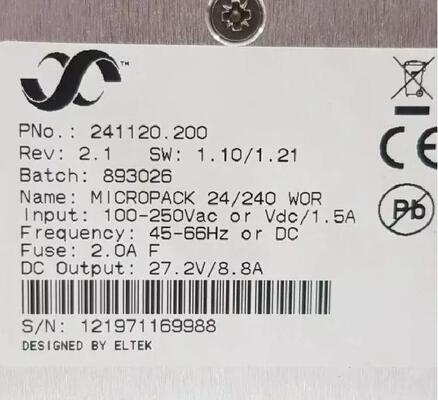

241120.200 |
241120.100 |
| DATI DI INGRESSO |
|
|
|
| Intervallo di tensione |
85 - 300 V AC/ DC 1) |
| Intervallo di tensione (nominale) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frequenza |
0 - 66 Hz 1) |
| Corrente massima, ingresso 230V / totale (boost) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Corrente di dispersione a terra massima |
2.0 mA (@ 250V AC/ 50Hz) |
| Fattore di potenza |
0.97 (@ 70 - 100 % carico) |
0.98 (@ 55 - 100 % carico) |
0.98 (@ 50 - 100 % carico) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % carico) |
< 5 % (@ 50 - 100 % carico) |
< 5 % (@ 50 - 100 % carico) |
| Protezione |
Varistore per protezione da transitori, fusibile in entrambe le linee (2x 2.0 A), spegnimento sopra 300 V AC/ DC |
| DATI DI USCITA |
|
|
|
| Tensione predefinita |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Intervallo di tensione |
10.7 - 18.0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| Intervallo di tensione senza controller |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # Pb cell supportate (1.8 - 2.4 V DC/ cella) |
6 - 7 |
12 - 15 |
24 |
| # NiCad cell supportate (1.05 - 1.65 V DC/ cella) |
10 - 11 2) |
20 - 222) |
- |
| Potenza massima, nominale / boost 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corrente massima, @12/ 24/ 48V DC / boost / QT 3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Condivisione della corrente |
±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione ± |
0.5% dal 10% al 100% del carico e ingresso nominale |
| Regolazione dinamica della tensione |
± 5 % < 10ms, passo di carico dal 10% al 90% o viceversa alla tensione di uscita nominale |
| Tempo di mantenimento, tensione predefinita e piena potenza |
20 ms, V OUT > 10.7 VDC |
20 ms, VOUT > 21.5 VDC |
20 ms, VOUT > 43 VDC |
| Ripple e rumore, 30 MHz b.w. / psophometrico |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Protezione |
Spegnimento per sovratensione, a prova di cortocircuito, alta temperatura, limitazione della corrente di spunto hot plug-in, fusibile |
| ALTRE SPECIFICHE |
|
|
|
| Efficienza @ ingresso/uscita nominale, picco/intervallo |
89.5% / >88%, carico 50-100% |
93.0% / >92%, carico 50-100% |
93.6% / >93%, carico 50-100% |
| Isolamento |
3.0 kVAC – ingresso e uscita, 1.5 kV AC – terra di ingresso, 0.5 kV DC – terra di uscita |
| Allarmi: LED rosso 'acceso' |
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto del raddrizzatore, spegnimento per sovratensione in uscita, guasto ventola, allarme bassa tensione, guasto bus CAN |
| Avvisi: LED giallo 'acceso' |
Raddrizzatore in modalità declassamento potenza, limite di corrente della batteria remota attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
| Normale (modulo in funzione): LED verde 'acceso' |
|
| Uscita allarme (isolata) |
NO (+terminale positivo), COM (-terminale negativo). 60 V / 100 mA max |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
>480 000h (@T AMBIENTE= 25°C) |
>480 000h (@T AMBIENTE= 25°C) |
>500 000h (@T AMBIENTE= 25°C) |
| Temperatura di esercizio (5 - 95% RH senza condensa) Declassamento potenza in uscita sopra la temperatura / a |
-40 a +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 a +60°C [-40 a +142°F]
+45°C / 80W @ +60°C
|
-40 a +75°C [ -40 a +167°F]
+55°C / 140W @ +75°C
|
| Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxAxP] / Peso |
39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] |
| STANDARD DI PROGETTAZIONE |
|
| Sicurezza elettrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Armoniche di rete |
EN 61000 -3-2 |
| Ambiente |
ETSI EN 300 019: 2 -1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE)
|
|
Conformità marina
(Classe EMC B con filtro AC)
|
Regole DnV per la classificazione delle navi, delle imbarcazioni ad alta velocità e leggere e degli standard offshore DnV |
|
1) Supporto DC per 241120.200 con FW primario 404088.009 (dalla revisione HW 1.2) e 241120.100 dalla revisione HW 2
2) 11/ 22 celle con tensione di boost massima 1.636 V DC/ cella
3) Funzione Quick-Trip, se V OUT = 5 VDC viene generato un impulso di corrente di 35 ms per aiutare a far scattare il fusibile/MCB sul ramo in cortocircuito
4) Solo 12V e 24V
|
