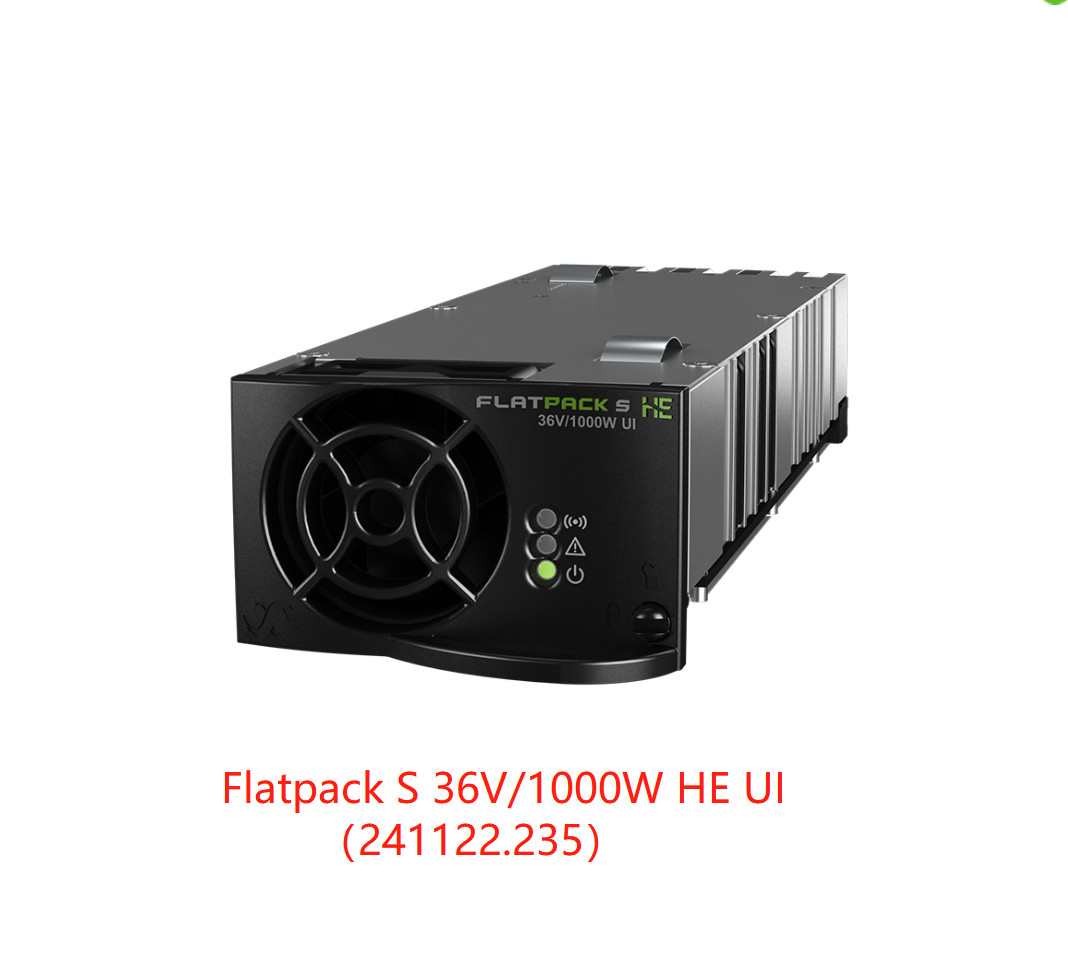

Le applicazioni in questi mercati richiedono i sistemi avanzati, affidabili e sicuri di corrente continua. Flatpack S consegna una densità di potenza leader del settore nel suo segmento, in molte funzioni di sicurezza, nell'ampia immagine di temperatura di funzionamento e nell'affidabilità superba in suo piccolo alloggio profondo 217mm.
Utilizzato nello scaffale 3U con il regolatore di Smartpack S, la copertura 2 dei raddrizzatori di Flatpack S alle applicazioni 8kW facendo uso di un minimo di spazio, meno di 18 litri e dissipazione a calore ridotto.
| |
| Modello | 36/1000 LUI UI |
| Numero del pezzo | 241122,235 |
| DATI INTRODOTTI |
| Tensione (termine nominale) | 185 - 400 VCC/185 - 275 VCA |
| Tensione (raggio d'azione) | 85 - 400 VCC/85 - 305 VCA |
| Frequenza | CC, 16 2/3 di hertz, 45 - 66 hertz |
| Corrente (massimo) | 5,9 ADC/5,9 ARMI |
| Protezione | Fusibile nella polarità positiva & negativa, invertita insensibile, arresto superiore a 420 VCC/305 VCA |
| DATI PRODOTTI |
| Tensione | 40 VCC |
| Tensione (gamma regolabile) | 331) - 45 VCC |
| Input nominale di potere (massimo) @ | 1000 con 450 W @16 2/3 di hertz di input |
| Potere (massimo) @ 85 VCC/85 VCA di input | 440 CON 440 W |
| (Cont. massima.) @ input nominale corrente | 27,8 A (CC< 36="" V=""> DI @VOUT) |
| Ostacoli il tempo, massimo potenza di uscita | >10ms; tensione in uscita > 33 VCC |
| Divisione corrente (carico di 100% - di 10) | ±5% della corrente massima da 10 al carico di 100% |
| Regolazione del voltaggio statica (carico di 100% - di 10) | ±0.5% |
| Regolazione del voltaggio dinamica | ±5.0% per variazione del carico 10-90% o 90-10%, tempo di regolamento < 50ms=""> |
| Ondulazione | < 150="" mV="">Pp, una larghezza di banda di 30 megahertz |
Protezione | Prova di cortocircuito del FET del giunto circolare Protezione ad alta temperatura sopra l'arresto di tensione |
| ALTRE SPECIFICHE |
| Efficienza | > 95% |
Isolamento | 4,2 kVDC - input da produrre 2,25 kVDC - input per interrare 710 VCC - uscita da interrare |
| Allarmi: LED rosso | Tensione in ingresso, arresto bassi ed alti di bassa temperatura e di livello, guasto del raddrizzatore, arresto di sovratensione su uscita, guasto quando il fan si ferma, allarme basso di tensione in uscita, guasto del fan del bus della LATTA |
| Avvertimenti: LED giallo | Il raddrizzatore nel potere riduce le imposte sul modo, limite a distanza di corrente d'uscita attivato, tensione in ingresso fuori portata, infiammando alla sovratensione, perdita di comunicazione della LATTA con il regolatore |
| Operazione normale: LED verde |
| Relè dell'allarme (NO- si apre una volta neutralizzato) | Si apre sugli allarmi e sulla tensione in ingresso mancante. |
| MTBF (edizione 3 di Telcordia & caso L1 di metodo II) | >2 700 000 (@ Tambient: °C) 25 |
| Temperatura di funzionamento (5-95% ronzio di RH n.cond.) Potenza di uscita massimo riduce le imposte su sopra temporaneo/a | -40 a + 85°C [- 40 a +185°F] 45°C [140°F]/400W @ 85°C [185°F] |
| Temperatura di stoccaggio | -40 a +85°C (- 40 - +185°F), umidità RH di 99% - di 0 senza condensazione |
| Dimensione]/peso [di WxHxD | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g=""> |
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica | En 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
Contabilità elettromagnetica | 61000-6-1:2007 DELL'EN, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010 50121-1:2015 dell'EN, -2:2015, -4:2015, -5:2015 |
Ambiente | En 300 019 del ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2) RoHS (2011/65/EU) e WEEE (2012/19/EU) compiacente |
1) l'operazione standby limitata/ha bisogno di un certo carico di ottenere a tensione stabilita minima 2) compreso la maniglia la profondità è 234mm [9,21"] ed altezza 42mm [1,65»] |
