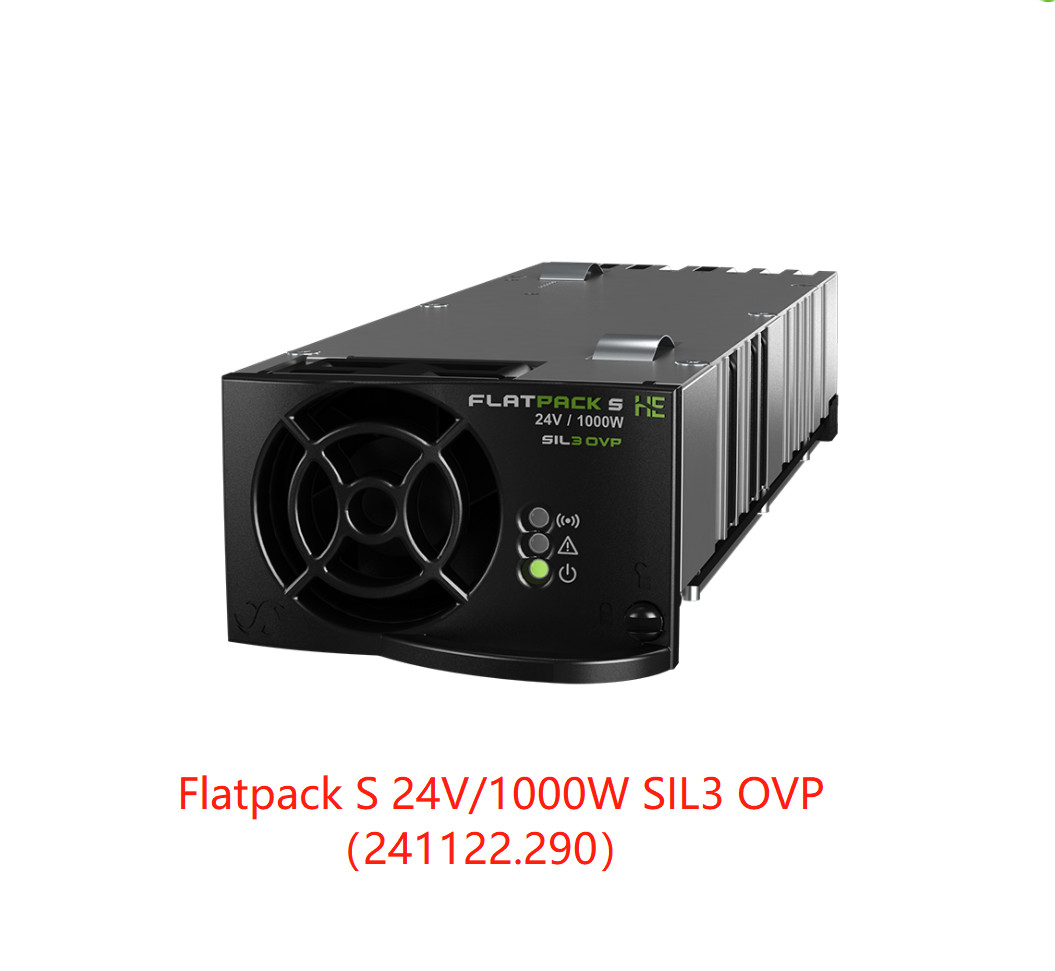

Modulo raddrizzatore Eltek Flatpack S 24V/1000W SIL3 OVP (Codice: 241122.209)
Flatpack S 24V/1000W SIL3 OVP
Flatpack S offre un'elevata densità di potenza, un ampio intervallo di temperature e un'affidabilità superba nel suo piccolo alloggiamento profondo 210 mm. Il Flatpack S 24V/1000W SIL3 OVP è destinato ai sistemi di sicurezza e automazione (SAS) nell'industria offshore e di processo che richiedono una protezione da sovratensione con classificazione SIL sull'uscita CC.
Raddrizzatori compatti ad alta efficienza per applicazioni marine, offshore e industriali di processo
Utilizzati nel rack 3U con il controller Smartpack S, i raddrizzatori Flatpack S coprono applicazioni da 2 a 8 kW utilizzando un minimo di spazio, meno di 18 litri, e una bassa dissipazione di calore.
Caratteristiche principali
- Piccolo
- Corto
- Densità di potenza elevata, 26 W/pollice³
- Alta efficienza (HE)
- Protezione OR-ing in uscita
- Protezione da sovratensione con classificazione SIL3
- Protezione in uscita
- Hot pluggable
- Chiave di tensione
Parametri :
|
| Modello |
24/ 1000 SIL3 OVP |
| Codice articolo |
241122.290 |
| DATI DI INGRESSO |
| Tensione (nominale) |
230 V CA/CC |
| Tensione (piena potenza) |
185 - 275 V CA/CC |
| Tensione (potenza ridotta, fattore di potenza ridotto) |
275 - 305 V CA/CC |
| Tensione (potenza ridotta, declassamento lineare) |
85 - 185 V CA/CC |
| Frequenza (nominale / intervallo) |
45 - 66 Hz / 0 Hz |
| Corrente (massima) |
5.9 A RMS |
| Fattore di potenza |
> 0.99 al 50% di carico o superiore |
| Protezione |
Fusibile e spegnimento sopra 305 V CA / 300 V CC e sotto 85 V CA/CC |
| DATI DI USCITA |
| Tensione (predefinita) |
26.7 V CC |
| Tensione (intervallo regolabile) |
21.5 - 28 V CC |
| Potenza (massima) @ ingresso nominale |
1000 W |
| Potenza @ 85 V CA |
420 W |
| Corrente (massima) @ ingresso nominale |
41.7 A (@V OUT < 24 VCC) |
| Condivisione della corrente (carico 10 - 100%) |
±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione (carico 10 - 100%) |
±0.5% |
| Regolazione dinamica della tensione |
±5.0% per variazione di carico 10-90% o 90-10%, tempo di regolazione < 50ms |
| Tempo di mantenimento |
>20ms; tensione di uscita > 41 V CC |
| Ripple |
< 200 mV picco-picco, larghezza di banda 30 MHz |
| Protezione |
Diodo OR-ing di blocco, a prova di cortocircuito e protezione ad alta temperatura |
| Protezione da sovratensione, parametri SIL3 |
• Livello di protezione: 30V • PFD = TBS
• Intervallo di prova di verifica: 15 anni • SFF = TBS
• Gestisce il guasto a due componenti
|
| ALTRE SPECIFICHE |
| Efficienza @ ingresso nominale |
92.50 % |
| Isolamento |
3.0 kVCA - ingresso-uscita, 1.5 kV CA - ingresso-terra & 0.5 kV CC - uscita-terra |
| Allarmi: LED rosso |
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto del raddrizzatore, sovratensione
spegnimento in uscita, guasto ventola, allarme bassa tensione, guasto bus CAN
|
| Avvisi: LED giallo |
Raddrizzatore in modalità declassamento di potenza, limite di corrente della batteria remoto attivato, tensione di ingresso fuori
intervallo, lampeggiante in caso di sovratensione
|
| Funzionamento normale: LED verde |
| Relè di allarme potenziale (normalmente aperto) |
Si apre in caso di allarmi, interruzione di corrente e >40% di carico (garantisce la ridondanza nel sistema 1+1) quando
non collegato a un controller
|
| Normale (modulo in esecuzione): LED verde 'acceso' |
| Rumore acustico |
< 46dBA a ingresso nominale e pieno carico |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
>300 000 (@ Tambient : 25 °C) |
| Temperatura di esercizio |
-40 a +85°C ( -40 a +185°F), umidità 5 - 95% UR senza condensa
La potenza in uscita si declassa linearmente da 1000W @ 45°C (113°F) a 400W @ 85°C(185°F)
|
| Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni[LxAxP] / Peso |
72 x 41.5 x 210mm (2.83 x 1.63 x 8.27”) / < 1 kg (2 lbs) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marino |
DNV-OS-D202, Cap.2 Sez.4 (DNV2.4): Temperatura Cl.B, Umidità Cl.B, Vibrazioni Cl.A, EMC Cl.B1) IEC 60945-4a edizione |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Parte 15 Sottoparte 109
|
| Ambiente |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conforme a RoHS (2011/ 65/ UE) e RAEE (2002/96/ CE)
|
| 1) La Classe B richiede un filtro esterno in ingresso (p/ n 241120.930) |
