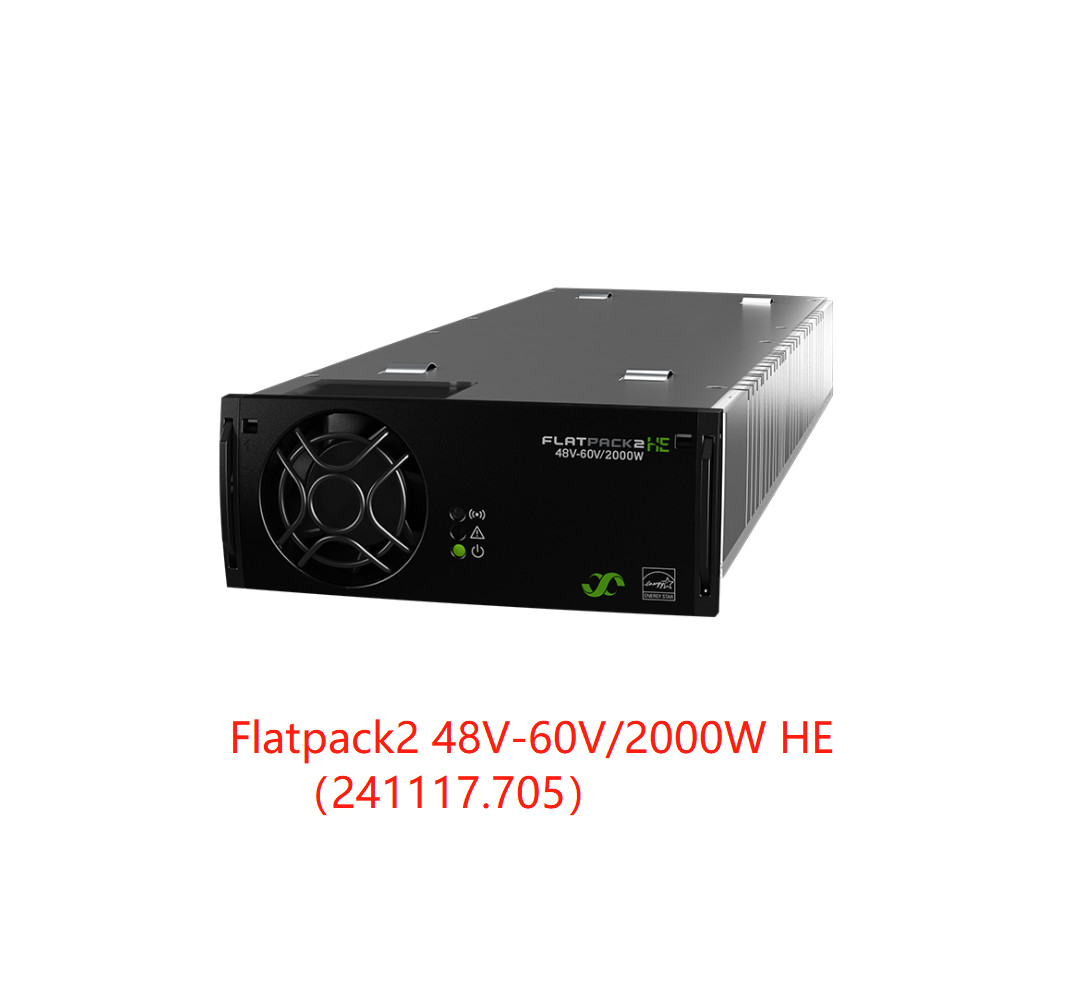

Modulo raddrizzatore Eltek Flatpack2 48V-60V/2000W HE (codice: 241115.705)
Flatpack2 48V-60V/2000W HE
Raddrizzatore ad alta efficienza e affidabilità per applicazioni industriali.
Flatpack2 48V-60V/2000W HE
Dal lancio, la famiglia Flatpack2 si è ampliata in un'ampia selezione di potenze e tensioni. Il Flatpack2 48V-60V/2000W HE è un raddrizzatore a basso costo per sistemi di batterie al piombo-acido da 48V e 60V, nonché per NiCad da 48V.
Caratteristiche principali
l Alta efficienza – 96,2 %
l Affidabilità comprovata
l Alta densità di potenza
l Flessibilità applicativa - da 2 kW a installazioni multi-armadio
l Design modulare - MTTR e LT5mins
l Accetta ingresso CC (convertitore CC/CC)
l Conformità globale (CE, UL, NEBS)
l Certificazioni marine e offshore
l Tecnologia brevettata
Parametri:
|
| Modello 48-60/2000 HE |
| Codice 241115.705 |
| DATI DI INGRESSO |
| Tensione (nominale) 185 - 275 VCA / 185 - 275 VCC |
| Tensione (intervallo operativo) 85 - 300 VCA / 80 - 300 VCC |
| Corrente (massima) @ ingresso nominale, pieno carico 11,6 ARMS |
| Frequenza 45 - 66 Hz / 0 Hz |
| Fattore di potenza > 0,99 al 50% di carico o superiore |
| THD < 5% al 100% di carico |
| Protezione Fusibile in L e N, Varistore, Spegnimento quando la tensione di ingresso è fuori dall'intervallo operativo |
| DATI DI USCITA |
| Tensione (predefinita) 1) 53,5 VCC (67 VCC in modalità 60V) |
| Tensione (intervallo regolabile) 1) 39,9 - 72 VCC |
| Potenza (massima) @ ingresso nominale 2000 W (@VOUT ≥ 48VCC) |
| Potenza @ 85 V CA 750 W |
| Corrente (massima) @ ingresso nominale 41,6 A (@VOUT < 48VCC) |
| Tempo di mantenimento, potenza in uscita 1500 W >20 ms; tensione in uscita > 53,5 VCC (modalità 60V) |
| Condivisione della corrente (carico 10 - 100%) ±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione (carico 10 - 100%) ±0,5% |
| Regolazione dinamica della tensione ±5,0% per variazione di carico 10-80% o 80-10%, tempo di regolazione < 50 ms |
| Ripple e rumore < 150 mVPP , larghezza di banda 30 MHz / < 2 mVRMS psophometrico |
| Protezione Fusibile, A prova di cortocircuito, Protezione da alta temperatura, Spegnimento per sovratensione |
| ALTRE SPECIFICHE |
| Efficienza 96,2 % |
| Isolamento 3,0 kVCA - ingresso-uscita, 1,5 kVCA - ingresso-terra, 500 VCC - uscita-terra |
|
Spegnimento per bassa/alta tensione in ingresso, Spegnimento per alta/bassa temperatura, Raddrizzatore
Allarmi: Guasto LED rosso, Spegnimento per sovratensione in uscita, Guasto ventola, Allarme bassa tensione in uscita, Guasto bus CAN
|
|
Raddrizzatore in modalità declassamento potenza, Limite di corrente in uscita remoto attivato, Ingresso
Avvisi: LED giallo tensione fuori intervallo, lampeggiante in caso di sovratensione, Perdita di comunicazione CAN con
controller
|
| Funzionamento normale: LED verde |
| MTBF (Telcordia SR-332 Iss.I metodo III (a)) >350 000 (@ Tambiente : 25 °C) |
| Temperatura di esercizio (5-95% RH n.cond. umidità) -40 a + 75°C [-40 a +167°F] |
| La potenza massima in uscita si declassa sopra la temperatura / a 45°C [113°F] / 1200W @ 75°C[167°F] |
| Temperatura di stoccaggio -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxAxP] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3 libbre) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3)
Ambiente 2011/65/UE (RoHS) & 2012/19/UE (RAEE)
Condizioni operative normali secondo IEC 62040-5-3:2016 clausola 4.2. Altre
condizioni operative secondo IEC 62040-5-3:2016 clausola 4.3, devono essere comunicate
|
|
1) Impostazione OVS dalla modalità di selezione del controller: OVS≤59,5V = modalità 48V (42-58V), 59,5V
2) Valido solo per il codice 241115.705M
|
