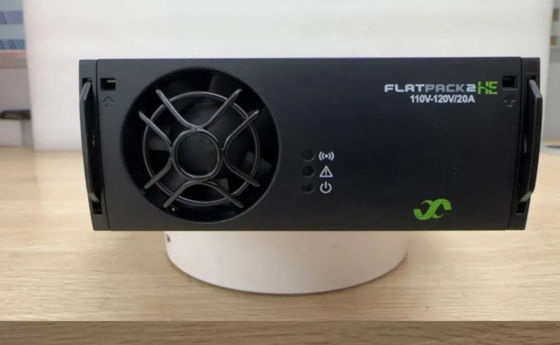

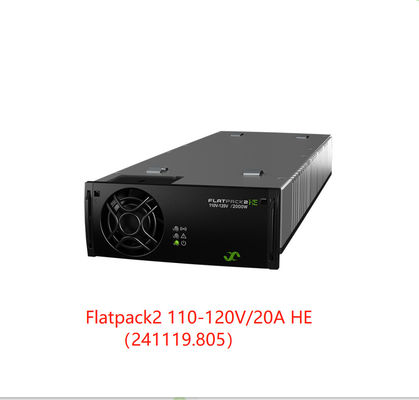

Modulo rettificatore Eltek Flatpack2 110-120V/20A HE Modulo ad alta efficienza ((parte n. 241119.805
IlEltek Flatpack2 110-125V / 2000 HE (241115.805)è un raddrizzatore ad alta efficienza e alta densità progettato per l'alimentazione moderna
Questo modulo traduce decenni di esperienza di Eltek in un form factor compatto 1U, fornendo un2000 Wproduzione a110Vdc o 125Vdc.
Con un'efficienza leader nel settore di> 95% (elevata efficienza), riduce significativamente i costi operativi (OPEX) e lo stress termico,
Renderlo la scelta preferita per la ricarica delle batterie e l'alimentazione diretta in corrente continua nelle infrastrutture critiche.
Caratteristiche chiave
- Affidabilità comprovata
- Alta densità di potenza
- Flessibilità di applicazione - 2 kW per impianti multicabinet
- Accetta l'ingresso di corrente continua (convertitore di corrente continua/DC)
- Conformità globale (CE, UL)
- Marine &
- Certificazioni offshore
- Tecnologia brevettata
- Controller digitali
Parametri:
| Modello |
110 / 2000 IL LAVORO |
110-120 / 20A HE |
| Numero della parte |
241115.805 |
241119.805 |
| Input DATA |
| Intervallo di tensione (nominale) |
185 - 275 V AC/DC |
176 - 277 V AC 1) |
| Intervallo di tensione |
85 - 300 V AC/DC |
85 - 305 V A 1)
C
|
| Frequenza |
0 - 66 Hz |
45 - 66 Hz |
| Corrente massima |
11.9 RMS |
18.64 ARMS |
| Fattore di potenza |
0.99 (@ 50-100% di carico) |
0.99 (@ 50-100% di carico) |
| THD (@ 230 VAC) |
< 5 % (@ carico completo) |
< 4 % (@ pieno carico) |
| Protezione |
Varistor per protezione transitoria, fusibile in entrambe le linee, spegnimento superiore a 300/ 305 V |
| DATI di uscita |
| Voltaggio predefinito |
122.5 VDC |
| Intervallo di tensione |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Cella Pb supportata (1.8 - 2.4 V DC/ cella) |
54 - 71 |
54 -60 |
| # supporto per celle NiCad (1,05 - 1,65 V di corrente continua/cella) |
85 - 104 |
86 - 91 |
| Potenza massima, ingresso nominale |
2000 W |
3025 W1) |
| Potenza massima, ingresso 85V |
850 W |
1280 W |
| Corrente massima |
16.7 A |
20 A |
| Tempo di attesa, tensione predefinita e carico di 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Condivisione corrente |
± 5% della corrente massima da 10 a 100% di carico |
| Regolazione della tensione statica |
±0,5% da 10% a 100% di carico e di ingresso nominale |
| Regolazione dinamica della tensione |
± 5,0% per variazioni di carico del 10-80% o 80-10%, tempo di regolazione < 50 ms |
| Ripple e rumore, larghezza di banda di 30 MHz |
< 500 mV PP |
| Protezione |
Disattivazione da sovratensione, prova di corto circuito, alta temperatura, limite di corrente di accensione a caldo, diodo OR |
| Altre specifiche |
| Efficienza |
> 94% |
> 94% |
| Isolamento |
3.0 kVAC input e output, 1.5 kV AC input earth, 1.5 kV DC output earth 3 kVAC CAN input, 3kVAC CAN output |
| Alarmi (LED rosso) |
Disattivazione della rete elettrica a bassa tensione, disattivazione ad alta e bassa temperatura, guasto del rettificatore, disattivazione dell'uscita a sovratensione, guasto del ventilatore, allarme a bassa tensione, guasto del bus CAN |
| Avvertenze (LED giallo) |
Rettificatore in modalità di riduzione di potenza, limite di corrente della batteria remota attivato, tensione di ingresso fuori raggio, lampeggiante a sovravolta |
| Normale (LED verde) |
Input e output OK |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Temperatura di funzionamento (5-95% RH non condizionata) |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxHxD] / Peso |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 kg [4,3 libbre] |
| Norme di progettazione |
| Sicurezza elettrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Armoniche principali |
EN 61000 -3-2 |
| Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) e 2008/ 98/CE (RAEE)
|
|
Compliance marina
(classe B CEM con filtro CA)
|
Norme DnV per la classificazione delle navi, delle imbarcazioni leggere e ad alta velocità e norme DnV offshore |
-
|
|
1) Specifica valida per la versione HW 2 e successiva.805.DS3 ver1.
2) La tensione di uscita aumenterà a carichi leggeri (< 1,6A)
|
