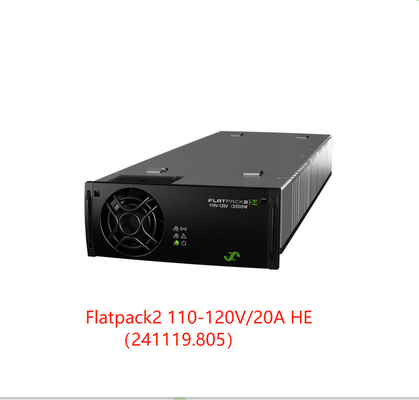

Modulo raddrizzatore Eltek Flatpack2 110-120V/20A HE High Efficiency Module (Codice articolo 241119.805)
FLATPACK2 110/2000 HE
Flatpack2 110-120V/20A HE
Dal lancio, la famiglia Flatpack2 si è espansa in un'ampia selezione di potenze e tensioni.
Flatpack2 110-120V/20A HE
Raddrizzatore ad alta efficienza affidabile per applicazioni industriali
Caratteristiche principali
- Affidabilità comprovata
- Elevata densità di potenza
- Flessibilità applicativa - da 2KW a installazioni multi-cabinet
- Accetta ingresso CC (convertitore CC/CC)
- Conformità globale (CE, UL)
- Certificazioni marine e
- Offshore
- Tecnologia brevettata
- Controller digitali
Parametri:
| Modello |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Codice articolo |
241115.805 |
241119.805 |
| DATI DI INGRESSO |
| Intervallo di tensione (nominale) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Intervallo di tensione |
85 - 300 V CA/CC |
85 - 305 V A 1)
C
|
| Frequenza |
0 - 66 Hz |
45 - 66 Hz |
| Corrente massima |
11.9 A RMS |
18.64 ARMS |
| Fattore di potenza |
0.99 (@ 50-100 % carico) |
0.99 (@ 50-100 % carico) |
| THD (@ 230 V CA) |
< 5 % (@ pieno carico) |
< 4 % (@ pieno carico) |
| Protezione |
Varistore per protezione da transitori, fusibile in entrambe le linee, spegnimento sopra 300/305 V |
| DATI DI USCITA |
| Tensione predefinita |
122.5 VCC |
| Intervallo di tensione |
89.22) - 171.6 VCC |
90.02) - 151.25 VD 1)
C
|
| # Celle Pb supportate (1.8 - 2.4 V CC/cella) |
54 - 71 |
54 -60 |
| # Celle NiCad supportate (1.05 - 1.65 V CC/cella) |
85 - 104 |
86 - 91 |
| Potenza massima, ingresso nominale |
2000 W |
3025 W1) |
| Potenza massima, ingresso 85V |
850 W |
1280 W |
| Corrente massima |
16.7 A |
20 A |
| Tempo di mantenimento, tensione predefinita e carico 1500 W |
20 ms, VOUT > 99.7 VCC |
10 ms, VOUT > 99.7 VCC |
| Condivisione della corrente |
±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione |
±0.5% dal 10% al 100% del carico e ingresso nominale |
| Regolazione dinamica della tensione |
±5.0% per variazione del carico 10-80% o 80-10%, tempo di regolazione < 50ms |
| Ripple e rumore, larghezza di banda 30 MHz |
< 500 mV PP |
| Protezione |
Spegnimento per sovratensione, a prova di cortocircuito, alta temperatura, limitazione della corrente di spunto hot plug-in, diodo ORing |
| ALTRE SPECIFICHE |
| Efficienza |
> 94% |
> 94% |
| Isolamento |
3.0 kVCA – ingresso e uscita, 1.5 kV CA – terra ingresso, 1.5 kV CC – terra uscita 3 kVCA CAN – ingresso, 3kVCA CAN – uscita |
| Allarmi (LED rosso) |
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto raddrizzatore, spegnimento per sovratensione in uscita, guasto ventola, allarme bassa tensione, guasto bus CAN |
| Avvisi (LED giallo) |
Raddrizzatore in modalità declassamento potenza, limite corrente batteria remoto attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
| Normale (LED verde) |
Ingresso e uscita ok |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) |
>391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
| Temperatura di esercizio (5 - 95% UR senza condensa) La potenza in uscita si riduce al di sopra della temperatura / a |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni [LxAxP] / Peso |
109 x 41.5 x 327mm (LxAxP) [4.25 x 1.69 x 13”] / 1.950 kg [4.3 libbre] |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Armoniche di rete |
EN 61000 -3-2 |
| Ambiente |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) & 2008/ 98/CE (RAEE)
|
|
Conformità marina
(Classe EMC B con filtro CA)
|
Regole DnV per la classificazione delle navi, imbarcazioni ad alta velocità e leggere e standard DnV Offshore |
-
|
|
1) Specifiche valide per la versione HW 2 e successive. Per la revisione precedente vedere DS:24111x.805.DS3 ver1.
2) La tensione di uscita aumenterà a bassi carichi (< 1.6A)
|
