Raddrizzatori Eltek Flatpack2 60/3000 SHE 60Vdc 3000W modulo ad alta efficienza 97.85 (Codice articolo 241119.706)

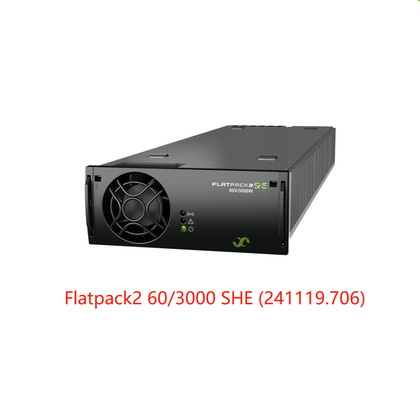

Flatpack2 60/3000 SHE
Il Flatpack2 60/3000 Super HE sta contribuendo a definire il nuovo standard del settore per l'efficienza nel mercato dell'alimentazione in corrente continua.
Raddrizzatore Super High Efficiency (SHE) per applicazioni Telecom
Il Flatpack2 60/3000 Super HE sta contribuendo a definire il nuovo standard del settore per l'efficienza nel mercato dell'alimentazione in corrente continua.
Con un'efficienza fino al 97,8%, il Super HE è un raddrizzatore premium particolarmente adatto per mercati e applicazioni in cui l'energia è costosa. Nelle applicazioni collegate alla rete, il tempo di ammortamento scende a 2 anni rispetto ai raddrizzatori HE standard e nelle applicazioni ibride è ancora più veloce.
Il Flatpack2 60/3000 Super HE è completamente compatibile con i sistemi Flatpack2 e Flatpack2 HE.
Caratteristiche principali
- Super High Efficiency – fino al 97,8%
- Elevata densità di potenza – 33 w/in3
- Compatibile con i sistemi esistenti
- Conformità globale
- Tecnologia brevettata
- Hot pluggable
Parametri :
| Flatpack2 60/3000 SHE |
| Modello |
60/3000 SHE |
| Codice articolo |
241119.706 |
| DATI DI INGRESSO |
| Tensione (intervallo nominale) |
206 - 264 VCA |
| Tensione (intervallo operativo) |
85 - 264 VCA |
| Frequenza |
45 - 66 Hz |
| Corrente massima |
16 ARMS |
| Protezione |
Fusibile in Live, varistore per protezione da transitori, spegnimento quando VIN è fuori intervallo |
| DATI DI USCITA |
| Tensione (predefinita) |
67 VCC |
| Tensione (intervallo regolabile) |
54 - 72 VCC |
| Potenza massima, ingresso nominale |
3000 W |
| Potenza massima, declassata @VIN = 85 VCA |
1000 W |
| Corrente massima, @VOUT = 60 VCC |
50 A |
| Condivisione della corrente |
±5,0% della corrente massima |
| Regolazione statica della tensione (carico 10-100%) |
±0,5% |
| Regolazione dinamica della tensione |
±5,0% per variazione del carico 10-90% o 90-10%, tempo di regolazione < 50ms |
| Tempo di mantenimento (carico 3000W) |
>10ms; tensione di uscita > 52,5 VCC |
| Ripple |
< 150 mVPP , larghezza di banda 30 MHz |
|
Protezione
|
Spegnimento per sovratensione, a prova di cortocircuito, alta temperatura, limitazione della corrente di spunto hot plug-in, fusibile |
| ALTRE SPECIFICHE |
| Efficienza di picco |
97,8 % |
|
Isolamento
|
3,0 kVCA – ingresso-uscita
1,5 kVCA – ingresso-terra di protezione
0,6 kVCC – uscita-terra di protezione
|
|
Allarmi (LED rosso)
|
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto del raddrizzatore, spegnimento per sovratensione in uscita, guasto ventola (attivato in combinazione con alta temperatura interna), allarme bassa tensione, guasto bus CAN |
| Avvisi (LED giallo) |
Raddrizzatore in modalità declassamento potenza, limite di corrente remoto attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
| Normale (LED verde) |
Ingresso e uscita ok |
| Temperatura di esercizio (5 - 95% RH senza condensa) |
-40 - 75°C [-40 - 167°F ] |
| Declassamento potenza massima in uscita sopra la temperatura / a |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 metodo II Caso
L1)
|
> 1 500 000 ore |
| Dimensioni[LxAxP] / Peso |
109 x 41,0 x 327mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5 libbre] |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Parte 15:2013
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condizioni operative normali secondo IEC 62040-5-3:2016 clausola 4.2. Altre condizioni operative secondo IEC 62040-5-3:2016 clausola 4.3, devono essere comunicate
|
| 1) Quando la tensione di rete in ingresso è inferiore a 210 VRMS il declassamento della temperatura inizierà a 40 °C e 1500 W saranno disponibili a 75 °C |
Soluzioni
Le nostre soluzioni complete sono su misura per le aziende di telecomunicazioni in Cina e in tutto il mondo. Conduciamo un'indagine in loco meticolosa per comprendere le caratteristiche e il potenziale del sito. Quindi sviluppiamo piani professionali e personalizzati che sono allineati con gli obiettivi di business del cliente. Il nostro supporto tecnico è altamente qualificato e reattivo, fornendo assistenza tempestiva, e i nostri servizi di manutenzione mantengono l'infrastruttura di telecomunicazioni in condizioni eccellenti. Con un team competente e una vasta rete di partner fidati, ci impegniamo a fornire servizi superiori.
FAQ :
1.Q: È fattibile ottenere campioni di prodotti e prezzi?
A: È possibile ottenere campioni di prodotti. Il prezzo del campione si basa sul prezzo normale e dovrai sostenere le spese di spedizione.
2.Q: Come affrontate i problemi relativi alla qualità?
A: Essendo in questo settore da circa 10 anni, apprezziamo la fiducia dei nostri clienti. Quando si verifica un problema di qualità, condurremo un'analisi dettagliata. Se è nostra responsabilità, la risolveremo in base al contratto e ti garantiremo che non avrai preoccupazioni. Il nostro team di assistenza è dedicato a fornirti una soluzione soddisfacente.
3.Q: Che livello di qualità posso aspettarmi dai vostri prodotti?
A: Tutti i nostri prodotti sono originali al 100%, nuovi di zecca e vengono forniti nella confezione originale. Ogni articolo viene rigorosamente ispezionato e testato prima della spedizione per garantire che soddisfi i nostri elevati standard di qualità.
4.Q: Quanto dura la garanzia di qualità del prodotto?
A: I nostri prodotti hanno una garanzia di qualità di 1 anno. Durante questo periodo, ci occuperemo di eventuali problemi di qualità dovuti a difetti di fabbricazione.
5.Q: Qual è la soluzione per i prodotti di bassa qualità?
A: Entro il periodo di garanzia, se riscontri problemi di qualità del prodotto, copriremo i costi di restituzione e ti invieremo prodotti sostitutivi.
