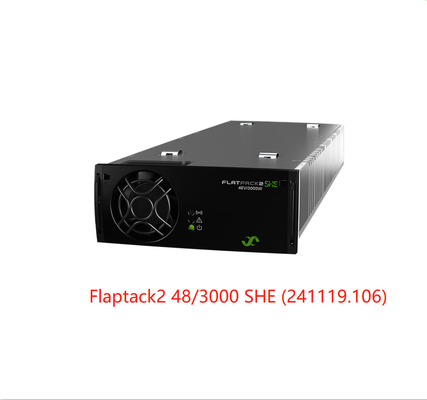

Il modulo Flatpack2 48/3000 SHE 48Vdc 3000W (parte n.241119.106)
Flatpack2 48/3000 SHE
Il Flatpack2 48/3000 Super HE contribuisce a stabilire il nuovo standard industriale per l'efficienza nel mercato dell'energia in CC.8% il Super HE è un raddrizzatore premium particolarmente adatto a mercati e applicazioni in cui l'energia è costosaIn applicazioni connesse alla rete il tempo di recupero è ridotto a 2 anni rispetto ai rettificatori HE standard e in applicazioni ibride ancora più veloce.
Rettificatori ad alta efficienza (SHE) per applicazioni di telecomunicazione
Il Flatpack2 3000/48 Super HE è pienamente compatibile con i sistemi Flatpack2 e Flatpack2 HE e può sostituire qualsiasi modulo Flatpack2 da 3 kW.
Caratteristiche chiave
- Efficienza super elevata - 97,8%
- Densità di potenza elevata - 33 W/inch3
- Compatibile con i sistemi esistenti
- Compliance globale
- Tecnologia brevettata
- di larghezza superiore a 20 mm
Parametri:
|
| Modello |
48/2000 SHE |
48/3000 SHE |
| Numero della parte |
241115.106 |
241119.106 |
| DATI di ingresso |
| Tensione (intervallo nominale) |
185 - 264 VClimatizzazione |
206 - 264 VClimatizzazione |
| Tensione (intervallo di funzionamento) |
85 - 264 VClimatizzazione |
| Frequenza |
45 - 66 Hz |
| Corrente massima |
11.6 ARMS |
16 ARMS |
| Protezione |
Fusibili in funzione, varistor per la protezione transitoria, spegnimento quando VINè fuori portata |
| DATI di uscita |
| Voltaggio (default) |
53.5 VDC |
| tensione (intervallo regolabile) |
43.21)- 57,6 VDC |
| Potenza massima, ingresso nominale |
2000 W |
3000 W |
| Potenza massima, declassata @VIN= 85 VClimatizzazione |
850 W |
1000 W |
| Corrente massima, @VSulla strada= 48 VDC |
41.7 A |
62.5 A |
| Condivisione corrente |
± 5,0% della corrente massima |
| Regolazione della tensione statica (10-100% di carico) |
± 0,5% |
| Regolazione dinamica della tensione |
± 5,0% per variazioni di carico del 10-90% o 90-10%, tempo di regolazione < 50 ms |
| Tempo di attesa, carica al 100% |
> 10 ms; tensione di uscita > 42 VDC |
| Ripple |
< 150 mVPP, larghezza di banda di 30 MHz |
|
Protezione
|
Disattivazione da sovratensione, prova di corto circuito, alta temperatura, limite di corrente di accensione a caldo, fusibile |
| Altre specifiche |
| Efficienza massima |
970,8% |
|
Isolamento
|
3.0 kVClimatizzazione¢ input/output
1.5 kVClimatizzazione innesco alla terra protettiva
0.5 kVDC∆ uscita verso terra protettiva
|
|
Alarmi (LED rosso)
|
Disattivazione della rete elettrica a bassa tensione, disattivazione ad alta e bassa temperatura, guasto del rettificatore, disattivazione dell'uscita a sovratensione, guasto del ventilatore, allarme a bassa tensione, guasto del bus CAN |
|
Avvertenze (LED giallo)
|
Rettificatore in modalità di riduzione di potenza, limite di corrente remoto attivato, tensione di ingresso fuori raggio, lampeggiante a sovravolta |
| Normale (LED verde) |
Input e output OK |
| MTBF (Telcordia SR-332 Iss.3 metodo II Caso L1) |
1 900 000 ore |
| Altezza |
Fino a 4000 m |
| Temperatura di funzionamento (5-95% RH senza condizionamento) |
-40 - 75°C [-40 - 167°F] |
| Potenza di uscita massima superiore a temp / to |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxHxD] / Peso |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 libbre] |
| Norme di progettazione |
| Sicurezza elettrica |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Parte 15:2020
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (parti della classe 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
|
1) Funzionamento in stand-by / di prova (V)Sulla strada> 48 VDC) limitato a VIN> 230 VClimatizzazione
2) Quando la tensione della rete di ingresso è inferiore a 210 VRMSla temperatura di derating inizierà a 40 °C e 1500 W saranno disponibili a 75 °C
3) Testati in base alla temperatura, al pH e alle vibrazioni
|
