Descrizione del prodotto:

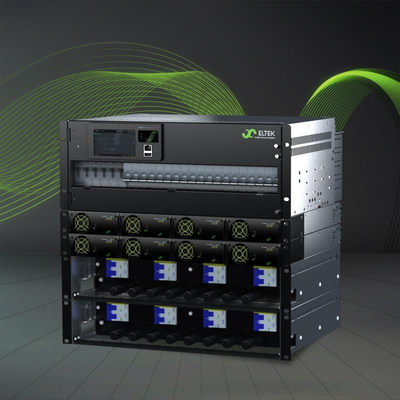

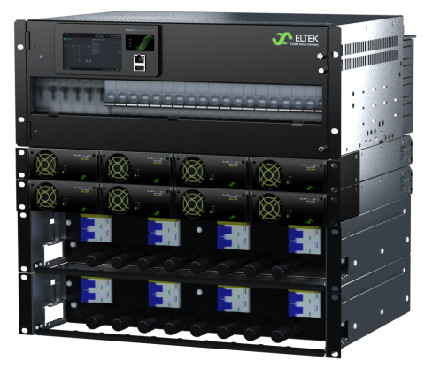

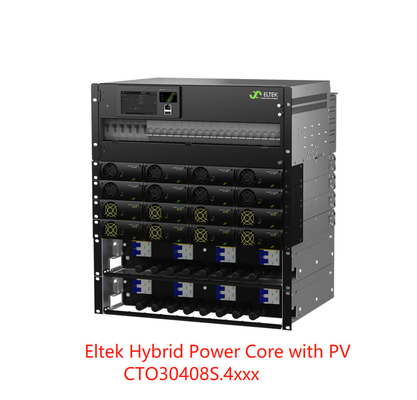

Il nucleo di energia solare autonomo di Eltek si basa sulla famiglia di prodotti Flatpack2, completamente integrato in soluzioni complete e flessibili con un singolo controller Smartpack2
Il nucleo di alimentazione è dotato di distribuzione integrata della batteria, distribuzione del carico di corrente continua, caricabatterie solari con pannello di connessione fotovoltaica.

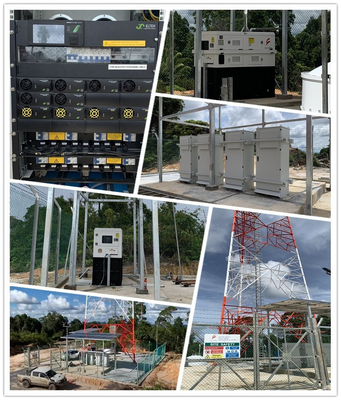

Il sito autonomo solare è alimentato da pannelli fotovoltaici e con una combinazione di batterie ciclabili fornisce tutta l'energia necessaria durante tutto il giorno.
Caratteristiche:
1Sistema completo.
2. Smartpack2 touch controller
3Controllo e monitoraggio avanzati tramite porta Ethernet
4. HE FP2 solare con MPPT
5Capacità fotovoltaica massima 24 kW
6. pannello di connessione fotovoltaica con SPD a corrente continua (opzionale)
7. Moduli di inserimento a caldo
8. telaio di distribuzione 19 ′/4U
9Fino a 8 volte le posizioni degli interruttori della batteria
10. LVBD
11. fino a 18 volte le posizioni degli interruttori di carico
12. LVLD1
13. LVLD2 (facoltativo)
14. Approvazioni globali
Parametri tecnici:
| |
|
|
|
|
|
| |
Modello |
300A Distribuzione |
|
500A Distribuzione |
| |
Numero della parte (sistemi di alimentazione configurati) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Moduli di potenza |
|
| |
Flatpack2 caricabatterie solare1) |
Flatpack2 48/3200 HE Solare |
|
|
|
|
| |
Dati di ingresso (caricabatterie solari) |
| |
Voltaggio (intervallo) |
85-420 VDC (intervallo di funzionamento) 100-380 VDC (intervallo MPPT) |
|
|
|
|
| |
Voltaggio (avvio) |
150 VDC |
|
|
|
|
|
| |
Corrente massima |
20 ADC |
|
|
|
|
|
| |
pannello di connessione fotovoltaica |
|
| |
Interruttori di servizio per impianti fotovoltaici |
4 pezzi a due poli |
|
|
8 pezzi a due poli |
|
| |
DSP a corrente continua di tipo 2 (opzionale) |
Fino a 4 pezzi |
|
|
Fino a 8 pezzi |
|
| |
DATI di uscita |
|
| |
Voltaggio |
-48 VDC |
|
|
-48 VDC |
|
| |
Corrente (massima) |
300 A |
|
|
500 A |
|
| |
Distribuzione delle batterie |
|
| |
Numero di posizioni di interruttore |
6x (un solo palo) |
|
8x (un solo palo) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Tipo di interruttore della batteria |
Tipo di innesco (cornice D) |
|
|
|
|
| |
Distribuzione del carico |
|
| |
Numero di posizioni di carico |
Fino a 18 x 18 mm |
|
Fino a 16 x 18 mm |
|
| |
LVLD 1 |
300 A
(massimo 12x 18 mm o 4x 27 mm + 6x 18 mm)
|
300 A
(max 10x 18 mm o 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (opzionale) |
150 A
(massimo 6x 18 mm o 4x 27 mm)
|
|
150 A
(massimo 6x 18 mm o 4x 27 mm)
|
| |
Tipo di interruttore |
montato su rotaia DIN, larghezza 18 mm e 27 mm |
|
|
|
| |
Controllo e controllo |
| |
Unità di controllo e monitoraggio2) |
Smartpack2 Touch + Smartpack2 Basic + Monitor di tipo I/O2 |
|
| |
Posizione di montaggio |
Pannello di porta montato |
|
|
|
|
| |
Operazione locale |
Funzionamento guidato dal menu tramite touch-pad e visualizzazione grafica a colori |
|
| |
Funzionamento a distanza |
Ethernet per il monitoraggio e il controllo remoti/locali tramite il browser WEB |
|
| |
Altre specifiche |
|
| |
Temperatura di funzionamento |
-40 a +70 °C [-40 a +158 °F]3) |
|
|
|
| |
Temperatura di conservazione |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| |
Dimensioni (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 pollici]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 pollici]
|
| |
Peso (esclusi i moduli) |
Circa 26 libbre |
|
Circa 42 libbre |
| |
Norme di progettazione |
|
| |
Sicurezza elettrica |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Ambiente |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
| |
1) Per maggiori dettagli, vedere la scheda di dati Flatpack2 per caricabatterie solari
2) Per maggiori dettagli, vedere la scheda dati del controllore Smartpack2 Touch
|
3) da +45 a +70 °C [+113 a +158 °F] con prestazioni ridotte
4) La profondità minima consigliata è di 400 mm [15,7 pollici]
|
Applicazioni:
Stazioni radio base/Siti cellulari
LTE / 4G / WiMAX
Sistemi di antenne distribuite
Microonde
Banda larga
Display del prodotto:
Supporto e servizi:
Supporto tecnico e servizio del sistema ibrido di telecomunicazioni
In Telecom Hybrid System, comprendiamo che per offrire la migliore esperienza al cliente, il nostro supporto tecnico e servizio sono fondamentali.Forniamo una serie di servizi per mantenere il vostro sistema ibrido Telecom funzionando senza intoppi.
Installazione
Forniamo l'installazione del Sistema Ibrido Telecom sia per sistemi desktop che per server.e può fornire formazione e supporto continuo.
Servizi di manutenzione
Forniamo manutenzione e supporto continuo per il sistema ibrido Telecom.
Aggiornamenti
Forniamo aggiornamenti regolari per mantenere il sistema ibrido Telecom funzionante in modo regolare ed efficiente.
Sostegno
Offriamo supporto tecnico per aiutarti a ottenere il massimo dal tuo sistema ibrido Telecom.può fornire assistenza tecnica e di risoluzione dei problemi.
Imballaggio e trasporto:
FAQ:
Sistema ibrido di telecomunicazioni
Q1: Cos'è il sistema ibrido di telecomunicazioni?
A1: Telecom Hybrid System è una soluzione di comunicazione integrata per le piccole e medie imprese, che offre la possibilità di passare da una linea telefonica tradizionale a una comunicazione VoIP.
D2: Quali sono le caratteristiche offerte dal Telecom Hybrid System?
A2: Telecom Hybrid System offre funzionalità come attesa delle chiamate, segreteria vocale, identificatore di chiamata, inoltro delle chiamate e altro ancora.e registrazione delle chiamate.
D3: Il sistema ibrido di telecomunicazioni può essere utilizzato con i sistemi telefonici esistenti?
R3: Sì, il sistema ibrido di telecomunicazioni può essere utilizzato con sistemi telefonici esistenti, inclusi sistemi analogici, digitali e VoIP.
D4: Il sistema ibrido delle telecomunicazioni è sicuro?
R4: Sì, il sistema ibrido Telecom è sicuro, offre crittografia end-to-end e autenticazione sicura.
Q5: Il sistema ibrido di telecomunicazione richiede attrezzature speciali?
R5: No, il sistema ibrido Telecom non richiede alcuna attrezzatura speciale ed è compatibile con la maggior parte dei sistemi telefonici standard e dei sistemi VoIP.
