MODELLO |

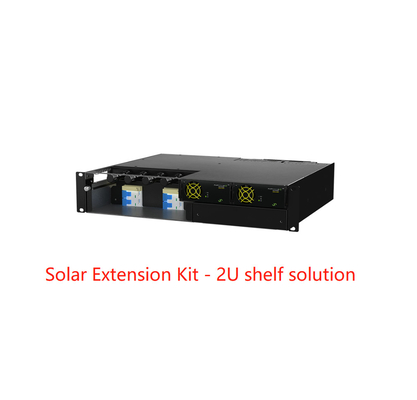

2U EXT. KIT SOLARE |

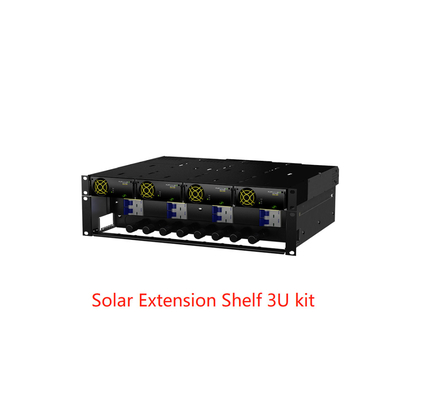

3U EXT. KIT SOLARE |
| |
Numero del pezzo |
CTZ00000.1358 |
CTZ00000.1255 |
|
| |
MODULI DI POTERE |
|
| |
Caricatore solare Flatpack2 1) |
Flatpack2 48/3200 LUI solare |
|
|
|
| |
Efficienza di punta |
97% |
|
|
|
| |
No. massimo dei moduli |
Fino a 2pcs |
Fino a 4pcs |
|
| |
DATI INTRODOTTI (CARICATORE SOLARE) |
| |
Tensione (raggio d'azione) |
85-420 VCC |
|
|
|
| |
Tensione (gamma di MPPT) 2) |
100-380 VCC |
|
|
|
| |
Tensione (partenza) |
150 VCC |
|
|
|
| |
Corrente massima |
ADC 20,3 |
|
|
|
| |
Protezione |
Fusibile, varistore per protezione transitoria, polarità invertita, arresto quando VIN è troppo basso, controllo del guasto a terra durante la partenza |
| |
PANNELLO DEL COLLEGAMENTO DI PV |
|
| |
Commutatori di servizio per le matrici di PV |
2 palo dei pc 2 |
4 palo dei pc 2 |
|
| |
Connettori MC4 |
4 pc (2 pc per una matrice di PV |
) 8 pc (2 pc per una matrice di PV) |
| |
CC SPD (opzione) |
Fino a 2 pc (tipo 1 +2) |
Fino a 4 pc (tipo - 2) |
|
| |
DATI PRODOTTI |
|
| |
Tensione (difetto) |
53,5 VCC |
|
|
|
| |
Tensione (gamma regolabile) |
42 3) - 57,6 VCC |
|
|
|
| |
Potere massimo, ≥ di VIN 170 VCC |
6400 W |
12800 W |
|
| |
Corrente massima, @VOUT = 48 VCC |
133 A |
266 A |
|
| |
Protezione |
Arresto di sovratensione, prova di cortocircuito, temperatura elevata, limitazione alimentabile calda della corrente di afflusso |
|
| |
ALTRE SPECIFICHE |
|
| |
Allarmi (LED rosso) |
Arresto di bassa temperatura e di livello, guasto del convertitore, arresto di sovratensione su uscita, guasto del fan, allarme di bassa tensione, guasto del bus della LATTA |
| |
Avvertimenti (ingiallisca il LED) |
La tensione in ingresso bassa, il convertitore nel potere riduce le imposte sul modo, limite corrente a distanza attivato, tensione in ingresso fuori portata, infiammando alla sovratensione |
| |
Normale (LED verde) |
Approvazione dell'uscita e dell'input |
|
|
|
| |
Temperatura di funzionamento |
-40 +75 a °C [- °F 40 - +167] 3) |
|
|
| |
Temperatura di stoccaggio |
°C -40 - +85 [- °F 40 - +185 |
|
|
|
| |
Dimensioni (W x D x H) 5) |
482 x 384 x 89 (2U) millimetri
[x 19 x 15,1 a 3,5 pollici]
|
482 x 384 x 133 (3U) millimetri
[x 19 x 15,1 a 5,3 pollici]
|
| |
Peso (a parte i moduli) |
Circa 7 chilogrammi [15 libbre] |
Circa 10 chilogrammi [22 libbre] |
| |
NORME DI PROGETTAZIONE |
|
| |
Sicurezza elettrica |
En 60950-1:2006/A2: 2013, EN 62368-1:2020/A11: 2020, 62109-1:2010/-2:2011 dell'EN |
| |
Contabilità elettromagnetica |
En 300 del ETSI 386 v1.3.2
61000-6-1:2019 DELL'EN, 61000-6-2:2019 DELL'EN,
En 61000-6-3:2007/A1: 2011/AC: 2012, 61000-6-4:2019 dell'EN
|
|
| |
Ambiente |
En 300 del ETSI 019-2-1 v2.3.1: 2017 (classe 1,2)
En 300 del ETSI 019-2-2 v2.4.1: 2017 (classe 2,3)
En 300 del ETSI 019-2-3 v2.4.1: 2015 (classe 3,2)
En 300 del ETSI 132-2 v2.6.1: 2019
Condizioni operative normali secondo la clausola 4,2 di 62040-5-3:2016 di IEC. Altre condizioni di gestione secondo la clausola 4,3 di 62040-5-3:2016 di IEC, devono consigliarsi
|
| |
1) Si veda la scheda solare del caricatore Flatpack2 per i dettagli
2) Alle tensioni in uscita nominali. MPPT funzionerà giù a 100V, ma la limitazione massima della corrente di ingresso ridurrà le imposte sul massimo potenza di uscita
3) Operazione prova/standby (VOUT < 48="" VDC=""> 250 VCC
4) +45 - +75 °C [+113 - °F +167] con la prestazione ridotta le imposte su
5) La profondità minima raccomandata del gabinetto è [a 15,7 pollici] 400 millimetri
|
