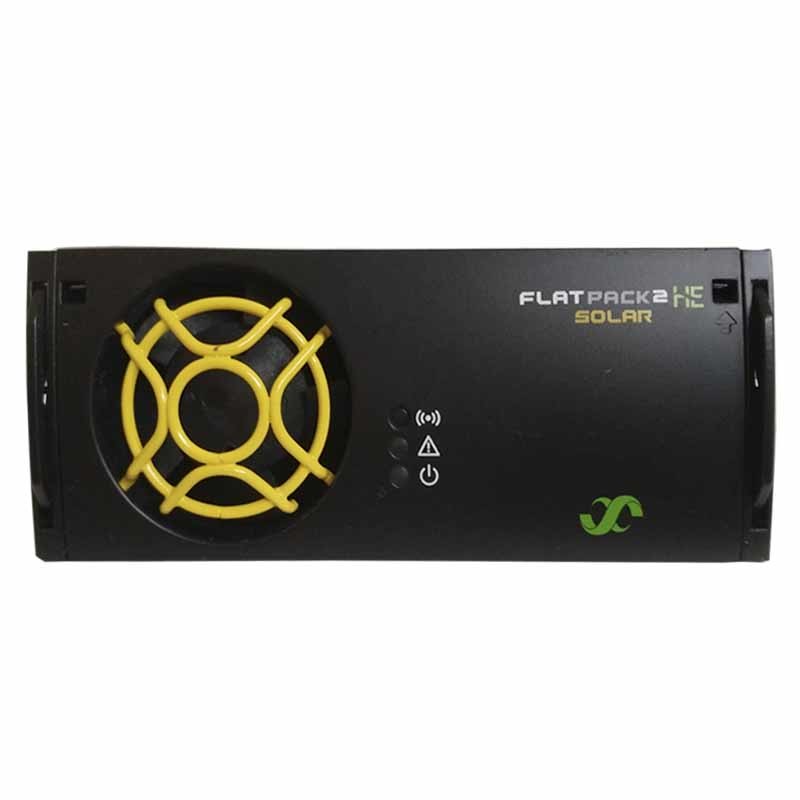

Flatpack2 48/3200 HE Flatpack2 HE solare 3200W Flatpack2 48V
Eltek Kit di estensione della carica solare scaffale 2U/3U con Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358))

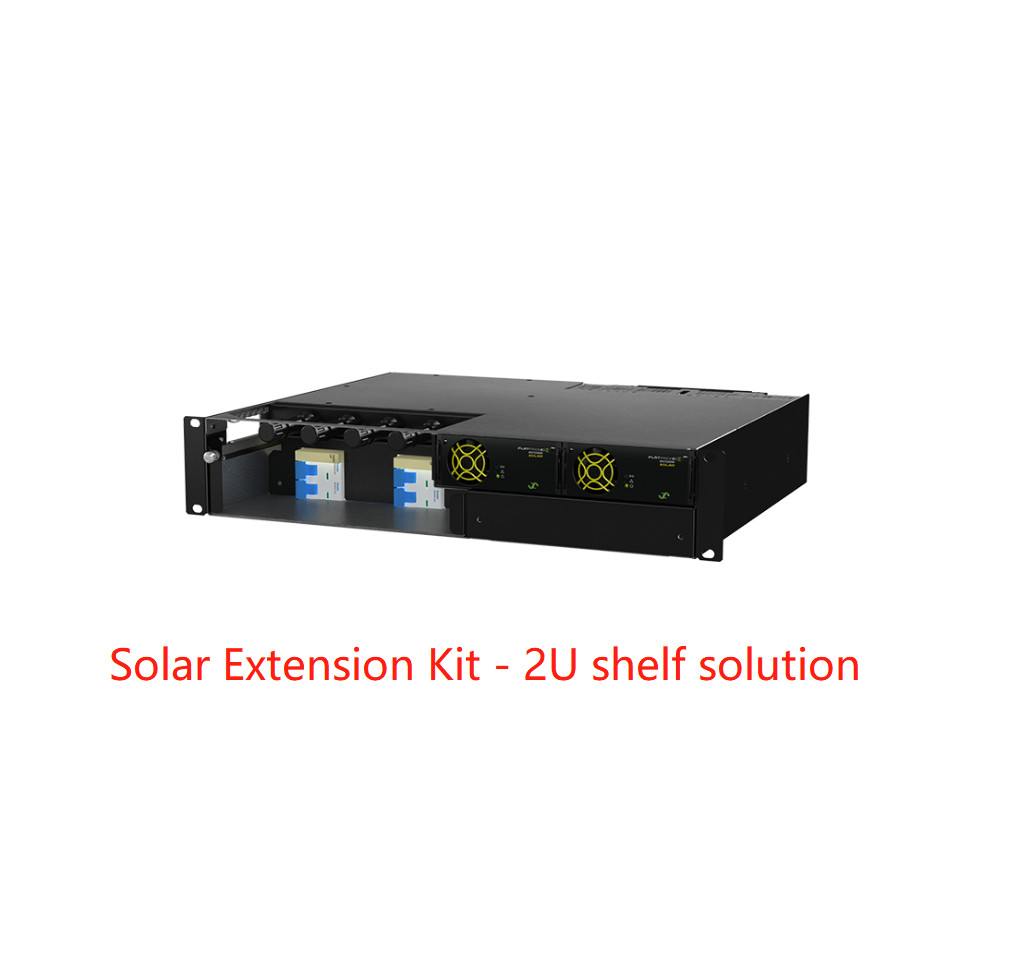

Kit di estensione solare - 2U/3 USoluzione di ripiano
Specie progettato con i connettori MC4 per cavi di pannelli fotovoltaici, interruttori di servizio e SPD opzionali.Il meccanismo di connessione MC4 anteriore e posteriore consente una facile installazione in loco sia in ambienti esterni che interni.
Caratteristiche chiave
- Flatpack2 HE solare con MPPT
- Moduli di ricarica a caldo
- Rilevazione di falle di terra
- Capacità fotovoltaica massima 6,4 kW
- Pannello di connessione fotovoltaica
- Collegatori MC4
- Interruttori di servizio
- SPD a corrente continua di tipo 1+2 (opzionale)
Parametri:
|
|
|
|
|
|
|
|
Modello |
2U SOLAR EXT. KIT |
3U SOLAR EXT. KIT |
|
Numero della parte |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
Moduli di potenza |
|
|
Flatpack2 caricabatterie solare 1) |

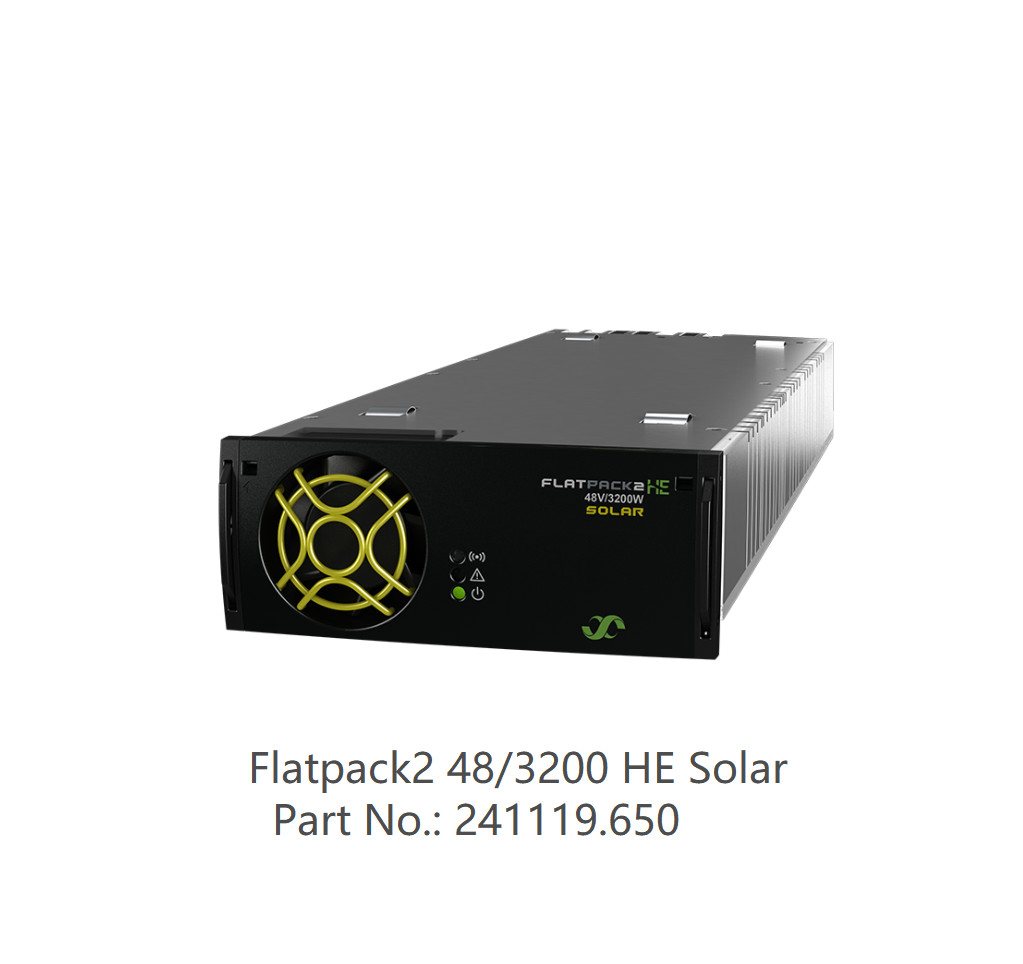

Flatpack2 48/3200 HE Solare |
|
|
|
|
Efficienza massima |
97 per cento |
|
|
|
|
Numero massimo di moduli |
Fino a 2 pezzi |
Fino a 4 pezzi |
|
|
Dati di ingresso (caricabatterie solari) |
|
Tensione (intervallo di funzionamento) |
85-420 VDC |
|
|
|
|
tensione (intervallo MPPT) 2) |
100-380 VDC |
|
|
|
|
Voltaggio (avvio) |
150 VDC |
|
|
|
|
Corrente massima |
20.3 ADC |
|
|
|
|
Protezione |
Fuse, varistor per la protezione transitoria, polarità inversa, spegnimento quando il VIN è troppo basso, controllo del guasto di terra durante l'avvio |
|
pannello di connessione fotovoltaica |
|
|
Interruttori di servizio per impianti fotovoltaici |
2 pezzi a 2 poli |
4 pezzi a due poli |
|
|
Collegatori MC4 |
4 pcs (2 pcs per un array fotovoltaico) |
) 8 pcs (2 pcs per un array fotovoltaico) |
|
SPD a corrente continua (opzionale) |
Fino a 2 pezzi (tipo 1+2) |
Fino a 4 pezzi (tipo 2) |
|
|
DATI di uscita |
|
|
Voltaggio (default) |
53.5 VDC |
|
|
|
|
tensione (intervallo regolabile) |
42 3) - 57,6 VDC |
|
|
|
|
Potenza massima, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Corrente massima, @VOUT = 48 VDC |
133 A |
266 A |
|
|
Protezione |
Disattivazione da sovratensione, prova di corto circuito, temperatura elevata, limite di corrente di accensione da innesco a caldo |
|
|
Altre specifiche |
|
|
Alarmi (LED rosso) |
Disattivazione ad alta e bassa temperatura, guasto del convertitore, disattivazione dell'uscita a sovravolta, guasto del ventilatore, allarme a bassa tensione, guasto del bus CAN |
|
Avvertenze (LED giallo) |
Voltaggio di ingresso basso, Convertisore in modalità di riduzione della potenza, limite di corrente remoto attivato, Voltaggio di ingresso fuori raggio, lampeggiante a sovravolta |
|
Normale (LED verde) |
Input e output OK |
|
|
|
|
Temperatura di funzionamento |
-40 a +75 °C [-40 a +167 °F] 3) |
|
|
|
Temperatura di conservazione |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
Dimensioni (W x D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 pollici]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 pollici]
|
|
Peso (esclusi i moduli) |
Circa 7 kg |
Circa 22 libbre |
|
Norme di progettazione |
|
|
Sicurezza elettrica |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011:2012, EN 61000-6-4:2019
|
|
|
Ambiente |
ETSI EN 300 019-2-1 v2.3.1:2017 (classe 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (classe 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (classe 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
|
1) Per maggiori dettagli, vedere la scheda di dati Flatpack2 per i caricabatterie solari
2) alle tensioni nominali di uscita. MPPT funzionerà fino a 100V, ma la limitazione della corrente di ingresso massima ridurrà la potenza di uscita massima
3) Funzionamento in stand-by / di prova (VOUT < 48 VDC) limitato per VIN > 250 VDC
4) da +45 a +75 °C [+113 a +167 °F] con prestazioni ridotte
5) La profondità minima consigliata è di 400 mm [15,7 pollici]
|
