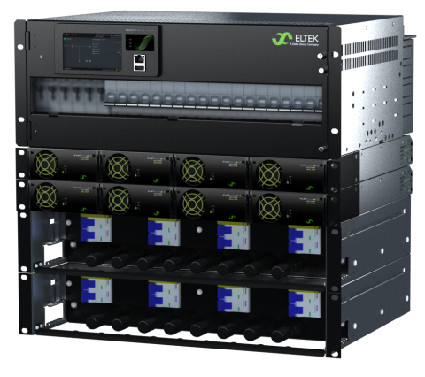

Descrizione del prodotto:
Il nucleo di energia solare autonomo di Eltek si basa sulla famiglia di prodotti Flatpack2, completamente integrato in soluzioni complete e flessibili con un singolo controller Smartpack2
Il nucleo di alimentazione è dotato di distribuzione integrata della batteria, distribuzione del carico di corrente continua, caricabatterie solari con pannello di connessione fotovoltaica.
Il sito autonomo solare è alimentato da pannelli fotovoltaici e con una combinazione di batterie ciclabili fornisce tutta l'energia necessaria durante tutto il giorno.
Caratteristiche:
1Sistema completo.
2. Smartpack2 touch controller
3Controllo e monitoraggio avanzati tramite porta Ethernet
4. HE FP2 solare con MPPT
5Capacità fotovoltaica massima 24 kW
6. pannello di connessione fotovoltaica con SPD a corrente continua (opzionale)
7. Moduli di inserimento a caldo
8. telaio di distribuzione 19 ′/4U
9Fino a 8 volte le posizioni degli interruttori della batteria
10. LVBD
11. fino a 18 volte le posizioni degli interruttori di carico
12. LVLD1
13. LVLD2 (facoltativo)
14. Approvazioni globali
Parametri tecnici:
| |
|
|
|
|
|
| |
Modello |
300A Distribuzione |
|
500A Distribuzione |
| |
Numero della parte (sistemi di alimentazione configurati) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Moduli di potenza |
|
| |
Flatpack2 caricabatterie solare1) |
Flatpack2 48/3200 HE Solare |
|
|
|
|
| |
Dati di ingresso (caricabatterie solari) |
| |
Voltaggio (intervallo) |
85-420 VDC (intervallo di funzionamento) 100-380 VDC (intervallo MPPT) |
|
|
|
|
| |
Voltaggio (avvio) |
150 VDC |
|
|
|
|
|
| |
Corrente massima |
20 ADC |
|
|
|
|
|
| |
pannello di connessione fotovoltaica |
|
| |
Interruttori di servizio per impianti fotovoltaici |
4 pezzi a due poli |
|
|
8 pezzi a due poli |
|
| |
DSP a corrente continua di tipo 2 (opzionale) |
Fino a 4 pezzi |
|
|
Fino a 8 pezzi |
|
| |
DATI di uscita |
|
| |
Voltaggio |
-48 VDC |
|
|
-48 VDC |
|
| |
Corrente (massima) |
300 A |
|
|
500 A |
|
| |
Distribuzione delle batterie |
|
| |
Numero di posizioni di interruttore |
6x (un solo palo) |
|
8x (un solo palo) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Tipo di interruttore della batteria |
Tipo di innesco (cornice D) |
|
|
|
|
| |
Distribuzione del carico |
|
| |
Numero di posizioni di carico |
Fino a 18 x 18 mm |
|
Fino a 16 x 18 mm |
|
| |
LVLD 1 |
300 A
(massimo 12x 18 mm o 4x 27 mm + 6x 18 mm)
|
300 A
(max 10x 18 mm o 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (opzionale) |
150 A
(massimo 6x 18 mm o 4x 27 mm)
|
|
150 A
(massimo 6x 18 mm o 4x 27 mm)
|
| |
Tipo di interruttore |
montato su rotaia DIN, larghezza 18 mm e 27 mm |
|
|
|
| |
Controllo e controllo |
| |
Unità di controllo e monitoraggio2) |
Smartpack2 Touch + Smartpack2 Basic + Monitor di tipo I/O2 |
|
| |
Posizione di montaggio |
Pannello di porta montato |
|
|
|
|
| |
Operazione locale |
Funzionamento guidato dal menu tramite touch-pad e visualizzazione grafica a colori |
|
| |
Funzionamento a distanza |
Ethernet per il monitoraggio e il controllo remoti/locali tramite il browser WEB |
|
| |
Altre specifiche |
|
| |
Temperatura di funzionamento |
-40 a +70 °C [-40 a +158 °F]3) |
|
|
|
| |
Temperatura di conservazione |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| |
Dimensioni (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 pollici]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 pollici]
|
| |
Peso (esclusi i moduli) |
Circa 26 libbre |
|
Circa 42 libbre |
| |
Norme di progettazione |
|
| |
Sicurezza elettrica |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Ambiente |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
| |
1) Per maggiori dettagli, vedere la scheda di dati Flatpack2 per caricabatterie solari
2) Per maggiori dettagli, vedere la scheda dati del controllore Smartpack2 Touch
|
3) da +45 a +70 °C [+113 a +158 °F] con prestazioni ridotte
4) La profondità minima consigliata è di 400 mm [15,7 pollici]
|

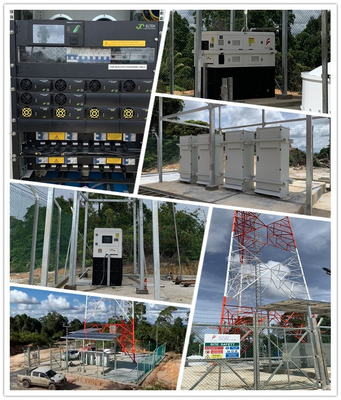

Applicazione:
· Stazioni radio base/Siti cellulari
· LTE / 4G / WiMAX
· Sistemi di antenne distribuite
· Microonde
· banda larga
