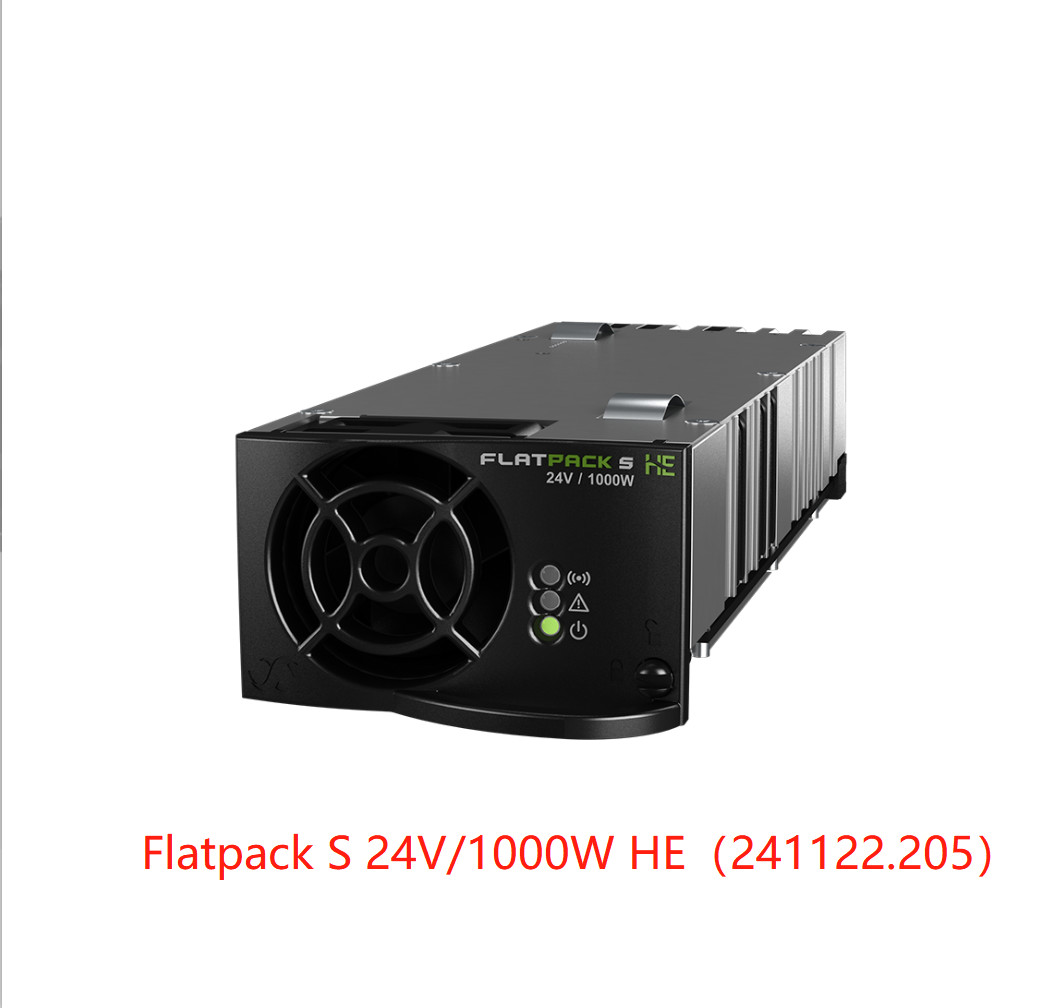

Modulo raddrizzatore Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (codice: 241122.205)
Flatpack S 24V/1000W HE
Le applicazioni in questi mercati richiedono sistemi di alimentazione in corrente continua all'avanguardia, affidabili e sicuri. Flatpack S offre una densità di potenza leader del settore nel suo segmento, molte funzioni di sicurezza, un ampio intervallo di temperature operative e un'affidabilità superba nel suo piccolo alloggiamento profondo 217 mm.
Raddrizzatore compatto e affidabile per applicazioni ferroviarie e di pubblica utilità
Utilizzato nel rack 3U con il controller Smartpack S, i raddrizzatori Flatpack S coprono applicazioni da 2 a 8 kW utilizzando un minimo di spazio, meno di 18 litri, e una bassa dissipazione del calore.
Caratteristiche principali
- Piccolo
- Corto
- Densità di potenza elevata, 26 W/pollice³
- Alta efficienza
- Protezione OR-ing in uscita
- Collegabile a caldo
Parametri :
|
| Modello |
Flatpack S 24/1000 HE |
| Codice |
241122.205 |
| DATI DI INGRESSO |
| Tensione (intervallo nominale) |
185 VAC/DC - 305 VAC / 300VDC |
| Tensione (intervallo operativo) |
85 VAC/DC - 305 VAC / 300VDC |
| Frequenza (nominale / intervallo) |
45 - 66 Hz / DC |
| Corrente massima |
5.9 ARMS |
| Fattore di potenza |
> 0.99 al 50% di carico o superiore |
| Protezione |
Fusibile
Spegnimento sopra 305 VAC / 300 VDC
|
| DATI DI USCITA |
| Tensione (predefinita) |
26.7 VDC |
| Tensione (intervallo regolabile) |
21 - 29 VDC |
| Potenza massima, ingresso nominale |
1000 W |
| Potenza massima, @ 85 VAC/DC |
440 W |
| Corrente massima |
41.7 A (@VOUT < 24 VDC) |
| Condivisione della corrente |
±5% della corrente massima dal 10 al 100% di carico |
| Regolazione statica della tensione (carico 10-100%) |
±0.5% |
| Regolazione dinamica della tensione |
±5.0% per variazione di carico 10-90% o 90-10%, tempo di regolazione< 50ms |
| Tempo di mantenimento |
>20ms; tensione di uscita > 21 VDC |
| Ripple |
< 150 mVPP , larghezza di banda 30 MHz |
|
Protezione
|
Diodo OR-ing di blocco, a prova di cortocircuito, protezione da sovratensione e protezione da alta temperatura |
| ALTRE SPECIFICHE |
| Efficienza di picco |
92.5 % |
| Isolamento |
3.0 kVAC - ingresso e uscita, 1.5 kVAC - terra di ingresso, 0.5 kVDC - terra di uscita |
| Allarmi (LED rosso) |
Spegnimento per bassa tensione di rete, spegnimento per alta e bassa temperatura, guasto del raddrizzatore, spegnimento per sovratensione in uscita, guasto della ventola, allarme per bassa tensione, guasto del bus CAN |
| Avvisi (LED giallo) |
Raddrizzatore in modalità declassamento di potenza, limite di corrente della batteria remoto attivato, tensione di ingresso fuori intervallo, lampeggiante in caso di sovratensione |
| Normale (LED verde) |
Ingresso e uscita ok |
| Relè di allarme potenziale (normalmente chiuso) |
Si apre in caso di allarmi e interruzione di corrente |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
>1 975 044 (@ Tambiente : 25 °C) |
| Temperatura di esercizio (5 - 95% RH senza condensa) |
- 40 - 85°C [-40 - 185°F ] |
| Declassamento della potenza massima in uscita sopra la temperatura / a |
45°C [+113°F] / 400 W |
| Temperatura di stoccaggio |
-40 to +85°C (-40 to +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxAxP] / Peso |
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| STANDARD DI PROGETTAZIONE |
|
Sicurezza elettrica
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013
|
| Marino |
DNVGL-CG-03391), ABS PDA Certificate1) |
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condizioni operative normali secondo IEC 62040-5-3:2016 clausola 4.2. Altre condizioni operative secondo IEC 62040-5-3:2016 clausola 4.3, devono essere comunicate
|
| 1) valido solo per il codice 241122.205M |
