| Modello |

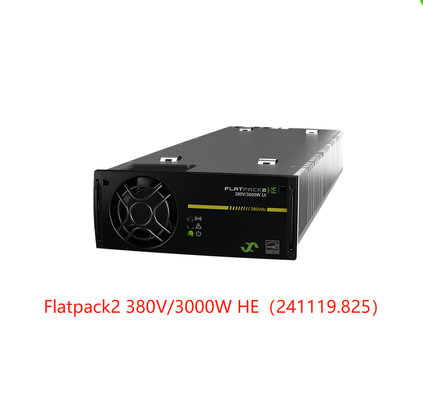

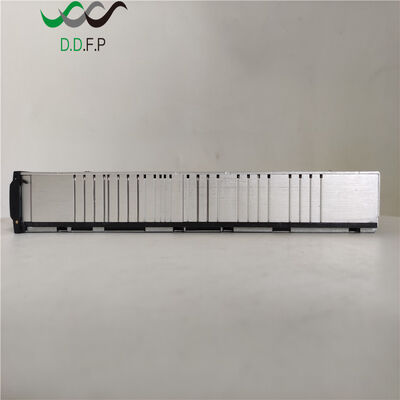

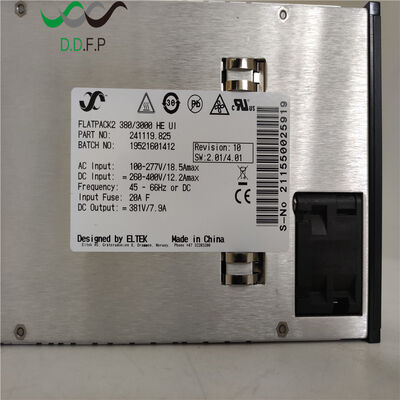

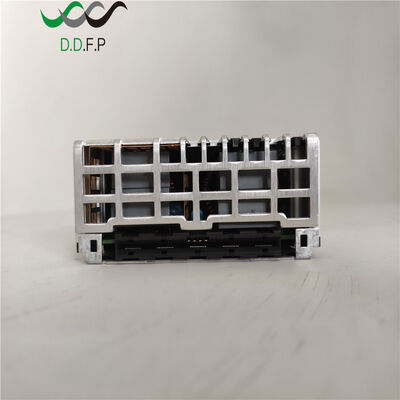

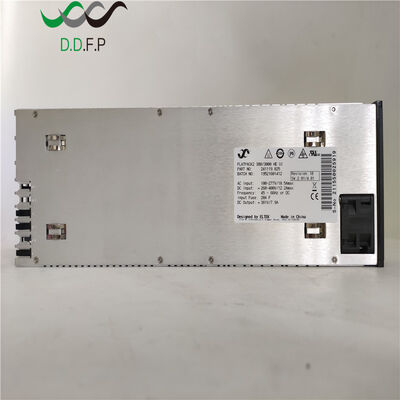

Flatpack2 380/3000 HE (UI) |
| Numero della parte |
241119.825 |
| DATI di ingresso |
| Tensione (nominale) |
176 - 277 VClimatizzazione/ 260 - 400 VD 1)
C
|
| Voltaggio (intervallo) |
85 - 305 VClimatizzazione/ 260 - 410 VD 1)
C
|
| Frequenza |
45 - 66 Hz / 15 - 18,5 Hz2)- D.C.1) |
| Corrente (massima) @ ingresso nominale, carico pieno |
18.2 ARMS |
| Fattore di potenza |
> 0,99 a carico pari o superiore al 50% |
|
Protezione
|
Fuse in L & N Varistor
Disconnettersi quando VINè fuori portata
|
| DATI di uscita |
| Voltaggio (default) |
381 VDC |
| tensione (intervallo regolabile) |
300 - 400 VDC |
| # Cellula Pb supportata |
156 - 1683) |
| Potenza continua (massimo) |
3000 W |
| Potenza @ 85 VClimatizzazione/ 85 VDC |
1200 W |
| Corrente continua (massimo) |
9 A (@V)Sulla strada< 336 VDC) / 7.9 A (@ VSulla strada= 381 VDC) |
| Condivisione della corrente (10-100% di carico) |
± 5% della corrente massima da 10 a 100% di carico |
| Regolazione della tensione statica (10 - 100% di carico) |
± 0,5% |
| Regolazione della tensione dinamica |
± 2,0% per variazioni di carico del 10-90% o del 90-10%, tempo di regolazione < 10 ms5) |
| Aspetta un attimo. |
> 20 ms; tensione di uscita > 300 VDCa carico di 1500 W |
| Ripple |
> 1000 mVP-P, larghezza di banda di 30 MHz |
| Protezione |
Disattivazione a sovravolta, inserzione a caldo - Limitatore di corrente di ingresso, diodo ORing, fusibile5), a prova di corto circuito, protezione contro alte temperature, spegnimento da sovraccarico4) |
| Altre specifiche |
| Efficienza @ 230 VClimatizzazione/ 380VDCinput |
960,2% / 96,6% |
| Isolamento |
3.0 kVClimatizzazione️ ingresso/uscita, 1,5 kVClimatizzazioneInput alla terra, 1,5 kVDC¢ uscita verso terra,
3.0 kVClimatizzazione¢ CAN a primaria, 3,0 kVClimatizzazione
|
| Alarmi (LED rosso) |
Disattivazione della rete elettrica a bassa tensione, disattivazione ad alta e bassa temperatura, guasto del rettificatore, disattivazione dell'uscita a sovratensione, guasto del ventilatore, allarme a bassa tensione, guasto del bus CAN |
| Avvertenze (LED giallo) |
Rettificatore in modalità di riduzione della potenza, limite di corrente della batteria remota attivato, tensione di ingresso fuori raggio, lampeggiante a sovravoltaggio |
| Normale (LED verde) |
Input e output OK |
| Rumore acustico, ad ingresso nominale e a pieno carico |
< 40dBA @Tambiente< 25°C / < 58dBA @ Tambiente> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Caso L1) |
2 291 210h (@ Tambiente= 25 °C) |
| Temperatura di funzionamento |
-40 a +75°C (-40 a +167°F), umidità 5 - 95% RH non condensante
Potenza di uscita lineare da 3000W @ 50°C (122°F) a 980W @ 75°C ((167°F)
|
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxHxD] / Peso |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / < 1,95 kg (4,3 libbre) |
| Norme di progettazione |
| Sicurezza elettrica |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 n. 60950-1-07 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC 61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Parte 15:2013
|
|
Ambiente
|
Provato secondo: ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3)
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
2011/65/UE (RoHS) e 2012/19/UE (RAEE)
|
|
1) supporto per l'ingresso di corrente continua dalla revisione 7 introdotto gradualmente tramite pn 241119.825IA. supporto per tensioni di corrente continua inferiori su richiesta
2) Intervallo di frequenza 16 2/3 Hz supportato solo per 230 VClimatizzazione+/-15%. Potenza massima disponibile ridotta a 1000 W
3) per 156 celle la tensione minima di prova è di 1,923 V/cell. per 168 celle la tensione massima di potenziamento è di 2,38 V/cell
4) in caso di sovraccarico o se il guasto di carico non viene eliminato dopo 10 secondi (definito come Vout < 200 V)DC) si spegnerà in modo permanente (ciclo di alimentazione da ripristinare)
5) dalla revisione 9, introdotta gradualmente tramite pn 241119.825IA
|
