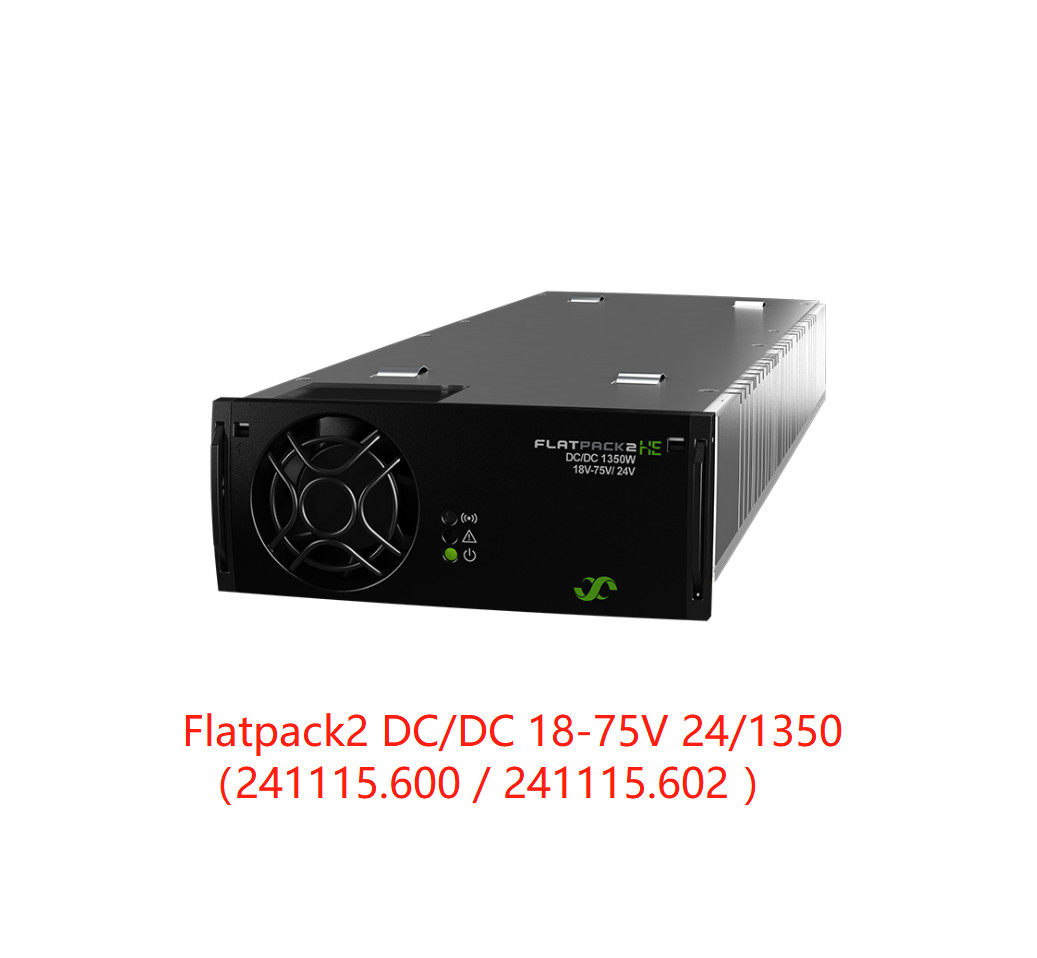

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (Codice: 241115.602)
Flatpack2 DC/DC 18-75V 48/1350
I convertitori Flatpack2 DC/DC aggiungono nuova flessibilità ai sistemi di alimentazione Flatpack2. È possibile fornire uscite secondarie a 48 Vdc dalla batteria di tensione principale. Possono ora essere affrontate anche le applicazioni che richiedono l'isolamento galvanico tra i carichi.
Convertitori DC/DC ad ampio ingresso
Il bus CAN isolato galvanicamente può essere collegato al sistema di controllo di un sistema di alimentazione Eltek, consentendo il monitoraggio e il controllo dei convertitori DC/DC senza aggiungere un controller separato.
Caratteristiche principali
-
l Ampio intervallo di ingresso
-
l Protezione OR-ing in uscita
-
l Modalità Boost
-
l Impulso di intervento rapido
-
l Elevata efficienzaVoltage keyingSeamlessly integrato nel sistema di controllo
Parametri:
|
| Modello 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Codice articolo 241115.600 241115.602 |
| DATI DI INGRESSO |
| Intervallo di tensione 20 - 75 V CC (spegnimento < 16,5 V CC) |
| Corrente (massima) 70 A CC (85 ADC durante il boost) |
| Protezione Fusibile e protezione da inversione di polarità |
| DATI DI USCITA |
| Tensione (predefinita) 26 V CC 53 V CC |
| Tensione (intervallo regolabile) 24 - 28 V CC 48 - 58,5 V CC |
| Potenza (massima) @ VIN > 26 V CC / VIN = 18 V CC 1350 W / 910 W Power boost 15s / 10min recovery (V IN > 25VCC) 2000W |
|
Corrente (massima) 56 A 28 A
Boost di corrente 15s / 10min recovery (V IN > 25VCC) 84 A 42 A
|
| Regolazione statica della tensione (carico 0 - 100%) ±1% ±0,5% |
| Regolazione dinamica della tensione ±5,0% per variazione di carico 10-90% o 90-10%, tempo di regolazione < 30ms |
| Ripple, larghezza di banda 20 MHz < 200 mV pp |
| Protezione A prova di cortocircuito, diodo OR -ing, protezione da alta temperatura, limitazione della corrente di spunto all'inserimento a caldo, spegnimento per sovratensione |
| ALTRE SPECIFICHE |
| Efficienza Fino al 91,7 % Fino al 93,8 % |
|
Isolamento 1,2 kV CC - ingresso al telaio 1,9 kV CC - CAN al telaio
1,9 kV CC - ingresso all'uscita 1,9 kV CC - CAN all'ingresso
1,0 kV CC - uscita al telaio 1,9 kV CC - CAN all'uscita
|
| Allarmi: LED rosso 'acceso' Spegnimento per bassa e alta tensione in ingresso, spegnimento per alta e bassa temperatura, guasto del convertitore, spegnimento per sovratensione in uscita, guasto della ventola, allarme di bassa tensione in uscita |
|
Avvisi: LED giallo 'acceso' Convertitore in modalità de -rate di potenza, limite di corrente in uscita remoto attivato, tensione di ingresso fuori
intervallo, lampeggiante in caso di sovratensione, perdita di comunicazione CAN con il controller
|
| Normale (modulo in funzione): LED verde 'acceso' |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Temperatura di esercizio da -40 a +75°C (da -40 a +185°F), umidità 5 - 95% UR senza condensa |
| De -rate di temperatura sopra 55 °C (131°F) 1350W a 1250W @ 65°C (149°F) e 800W @ 75°C (167°F) |
| Temperatura di stoccaggio da -40 a +85°C (da -40 a +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni[LxAxP] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 libbre) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Ambiente ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) Conformità RoHS (2011/ 65/ UE) e RAEE (2002/96/ CE) |
|
