Casa /Prodotti/convertitore di CC di CC/CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico

CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico

1 pezzo
MOQ
1 USD
prezzo
CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Marca: ABBIA BUONE INTENZIONI
Nome del prodotto: Convertitore DC/DC
Nome del modello: SD-25-24
Input DC: 9.2V-72V
DC output power: 24V
Protezione: Sopra il carico
Lavora temporaneamente.: -10 ~ +60°C (si rimanda alla "curva di degradazione")
Umidità di lavoro: 20 ~ 90% RH non condensante
Stoccaggio: -20 ~ +85°C, 10 ~ 95% RH
dimensione: 99*97*36 mm (L*W*H)
Peso: 0.38Kg
Evidenziare:

SD-25-24 24V 1.1A

,

CC SD-25-24 al modulo del convertitore di CC

,

modulo di potere del convertitore 24V 1.1A
Informazioni di base
Luogo di origine: CN
Marca: Mean Well
Certificazione: CE/UL
Numero di modello: SD-25-24
Termini di pagamento e spedizione
Imballaggi particolari: Cartoni di legno
Tempi di consegna: 12-16 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 3000 pezzi al mese
Descrizione di prodotto

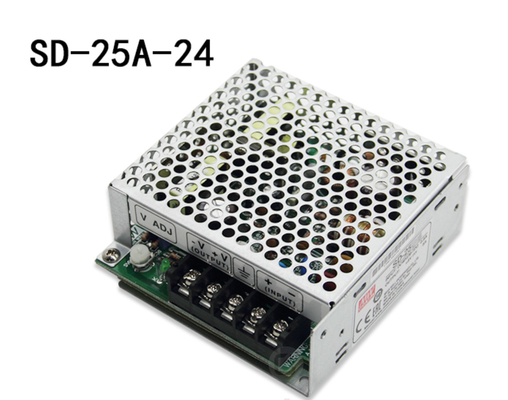

CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 0


MEAN WELL SD-25A-24 Potenza di conversione CC Fornitura di corrente da convertitore DC a modulo di alimentazione 9.2~18V trasformatore 24V1.1A


Caratteristiche:

2:1 ampio intervallo di input (4:1 per SD-500/1000)

1.5~2KVAC isolamento per modelli

1U basso profilo (41 mm) per SD-1000

12V/0,25A di uscita ausiliaria per SD-500/1000






SULTITUTO

 Tensione continua 5V SD-25C-5 SD-25A-12 SD-25B-12 SD-25C-12 SD-25A-24 SD-25B-24 SD-25C-24

Corrente nominale 5A 12V 24V
Intervallo attuale 0 ~ 5A 2.1A 1.1A


0 ~ 2,1 A 0 ~ 1.1A
Potenza nominale 25W 25.2W 26.4W
RIPPLE & NOISE (massimo)Nota.2 100 mVp-p 120 mVp-p 150 mVp-p
VOLTAGGIO ADJ. Intervallo 4.5 ~ 5.5VDC 11 ~ 16VDC 23 ~ 30VDC
Tolleranza di tensioneNota.3 ± 2,0% ±1,0% ±1,0%
Regolamento di linea ± 0,5% ± 0,3% ± 0,2%
Regolazione del carico ± 0,5% ± 0,3% ± 0,2%
SETUP, RISE, HOLD UP il tempo 2.5s, 50ms, a pieno carico


Input

 Intervallo di tensione A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC
L'efficienza (tipo) 71% 72% 74% 72% 75% 78% 75% 78% 81%
Corrente continua 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V


Protezione

 Sovraccarico 105 ~ 150% di potenza di uscita nominale
Tipo di protezione: modalità singhiozzo, ripristino automatico dopo la rimozione della condizione di guasto
Sovrastanza 5.75 ~ 6.75V/10% di carico 16.8 ~ 20V/10% di carico 31.5 ~ 37.5V/10% di carico
Tipo di protezione: modalità singhiozzo, ripristino automatico dopo la rimozione della condizione di guasto



L'ambiente

 Tempo di lavoro. -10 ~ +60°C (si rimanda alla "curva di degradazione")
Umidità di lavoro 20 ~ 90% RH non condensante
TEMPO DI MANAGERACIA, umidità -20 ~ +85°C, 10 ~ 95% RH
TEMP. coefficiente ± 0,03%/°C (0 ~ 50°C)
VIBRAZIONE 10 ~ 500Hz, 2G 10 min./1 ciclo, 60 min. ciascuno lungo gli assi X, Y, Z


SICUREZZA e EMC

(nota 4)

 Norme di sicurezza EAC TP TC 004 approvato, design riferito a LVD, AS/NZS 62368.1
VOLTAGGIO di resistenza I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
Risistenza all'isolamento I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH
Emissioni EMC Conformità alla norma EN/EN55032 (CISPR32) classe B, EAC TP TC 020
Immunità EMC conformità alla norma EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, livello dell'industria pesante, EAC TP TC 020


Altri

 MTBF 3682.6K ore min. Telcordia SR-332 (Bellcore); 528.8K ore min. MIL-HDBK-217F (25°C)
DIMENSIONE 99*97*36 mm (L*W*H)
Imballaggio 0.38kg; 45pcs/17.8Kg/0.94CUFT
Nota:

1Tutti i parametri NON specificatamente menzionati sono misurati a 12,24, 48VDC di ingresso, carico nominale e temperatura ambiente di 25°C.

2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia torto da 12" terminato con un condensatore parallelo da 0,1uf e 47uf.

3Tolleranza: comprende la tolleranza di regolazione, la regolazione della linea e la regolazione del carico.

4L'alimentazione elettrica è considerata un componente da installare in un'apparecchiatura finale.

L'apparecchiatura finale deve essere nuovamente confermata conforme alle direttive EMC.

Per eseguire queste prove EMC, si rimanda al testo “Verifica EMI delle sorgenti di alimentazione dei componenti” (disponibile su http://www.meanwell.com)

5. la temperatura ambiente di 3,5°C/1000m per i modelli senza ventilatore e di 5°C/1000m per i modelli a ventilatore per altitudini di esercizio superiori a 2000m (6.500 ft).

※ Disclaimer sulla responsabilità del prodotto:per informazioni dettagliate, consultare https://www.meanwell.com/serviceDisclaimer.aspx

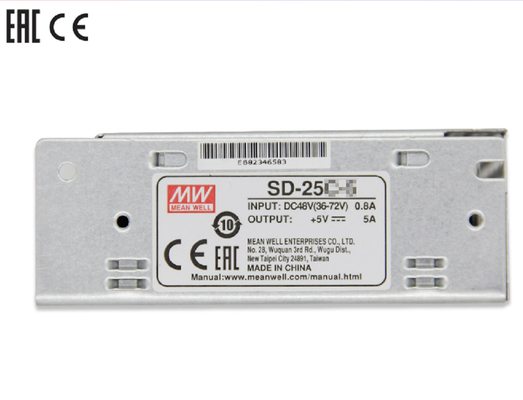

CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 1

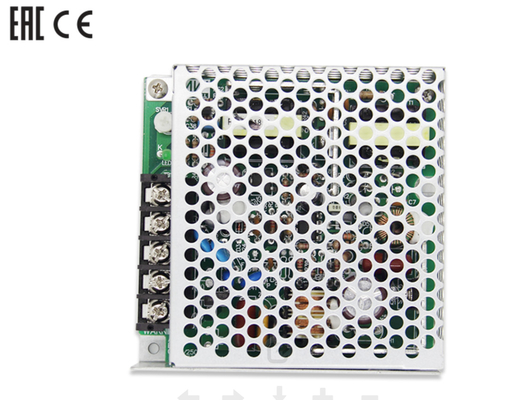

 CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 2CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 3CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 4CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 5

CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 6CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 7

CC SD-25-24 al modulo di potere del convertitore di CC 24V 1.1A sopra protezione del carico 8
