La sua alta efficienza aiuta l'efficienza complessiva di un'alimentazione CC remota e quindi anche il business case per la selezione di tale soluzione per l'alimentazione di siti remoti.
Le sue piccole dimensioni lo rendono perfetto per l'integrazione in rack server personalizzati.
|

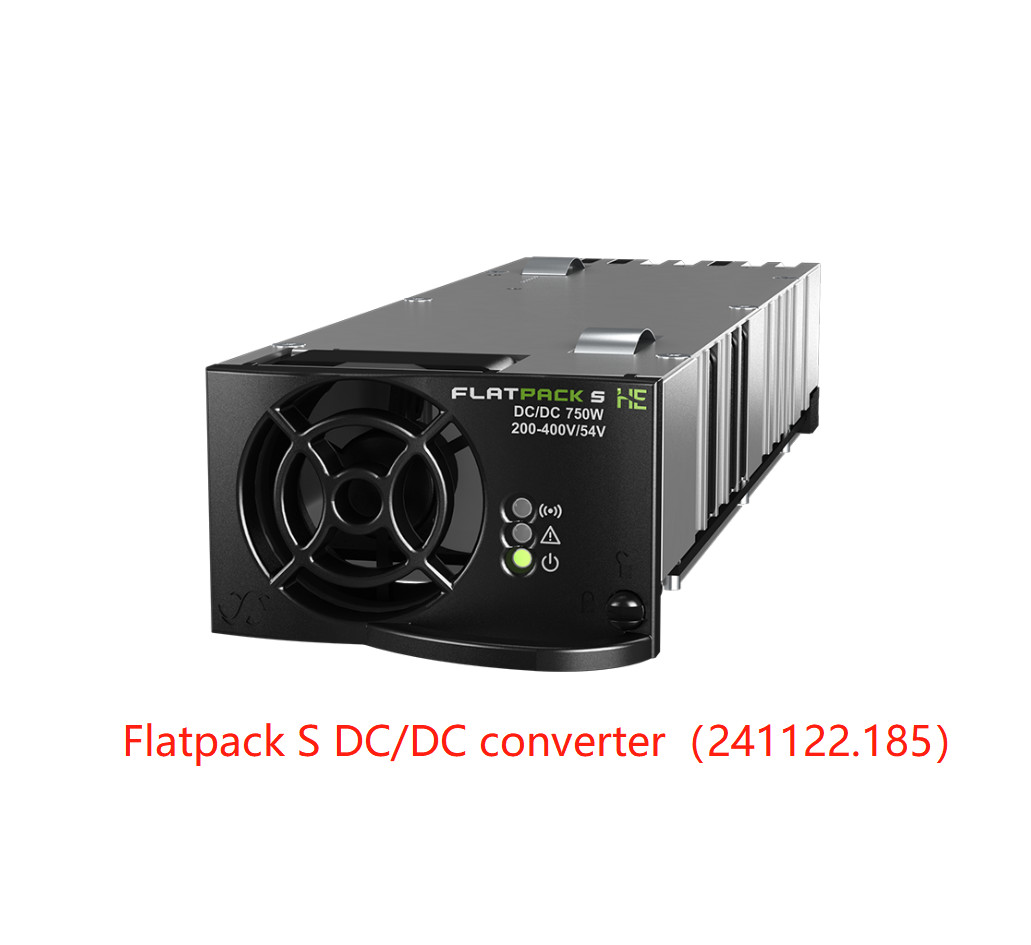

| MODELLO | FLATPACK S DCDC 380/54 750 |
| Codice articolo | 241122.185 |
| DATI DI INGRESSO |
| Tensione (nominale) | 300 - 400 VDC |
| Tensione (intervallo operativo) | 200 - 400 VDC |
| Corrente (massima) | 2,9 ADC |
| Protezione | Fusibile in polarità positiva e negativa, insensibile all'inversione, spegnimento sopra 410 VDC |
| DATI DI USCITA |
| Tensione (fissa) | 54 VDC |
| Potenza (massima) @ ingresso nominale | 750 W |
| Potenza (massima) @ ingresso 200 VDC | 500 W |
| Corrente (massima) @ ingresso nominale | 13,8 A (@VOUT < 54 VDC) |
| Tempo di mantenimento, potenza massima in uscita | >10ms; tensione di uscita > 41 VDC |
| Condivisione della corrente (carico 10 - 100%) | ±5% della corrente massima dal 10 al 100% del carico |
| Regolazione statica della tensione (carico 10 - 100%) | ±0,5% |
| Regolazione dinamica della tensione | ±5,0% per variazione del carico 10-90% o 90-10%, tempo di regolazione < 50ms |
| Ripple | < 150 mVPP , larghezza di banda 30 MHz |
| Protezione | ORing FET |
| A prova di cortocircuito |
| Protezione da alta temperatura |
| Spegnimento per sovratensione |
| ALTRE SPECIFICHE |
| Efficienza | > 96 % |
| Isolamento | 4,2 kVDC - ingresso-uscita
2,25 kVDC - ingresso-terra 710 VDC - uscita-terra |
| Allarmi: LED rosso | Bassa e alta tensione in ingresso, spegnimento per alta e bassa temperatura, guasto del raddrizzatore,
Spegnimento per sovratensione in uscita, guasto ventola quando la ventola si ferma, allarme bassa tensione in uscita, guasto bus CAN |
| Avvisi: LED giallo | Convertitore in modalità declassamento potenza, limite di corrente in uscita remoto attivato, tensione in ingresso fuori intervallo, lampeggiante in caso di sovratensione, perdita di comunicazione CAN con il controller |
| Funzionamento normale: LED verde |
| Relè di allarme (NO - si apre quando diseccitato) | Si apre in caso di allarmi1) e mancanza di tensione in ingresso. |
| MTBF (Telcordia SR-332 Issue I metodo III (a)) | >350 000 (@ Tambient : 25 °C) |
Temperatura di esercizio (5-95% RH n.cond. umidità) La potenza massima in uscita si riduce al di sopra della temperatura / a | -40 a + 85°C [-40 a +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F] |
| Temperatura di stoccaggio | -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxAxP] / Peso | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54”)2) / < 850 g (1,9 libbre) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 Parte 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| Ambiente | ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conforme a RoHS (2011/65/EU) e WEEE (2002/96/EC) |
1) per lo spegnimento per alta e bassa temperatura e gli allarmi di guasto della ventola, il relè si aprirà almeno 5 secondi prima che il modulo si spenga 2) compresa la profondità della maniglia è 234 mm [9,21"] e l'altezza 42 mm [1,65"] |
