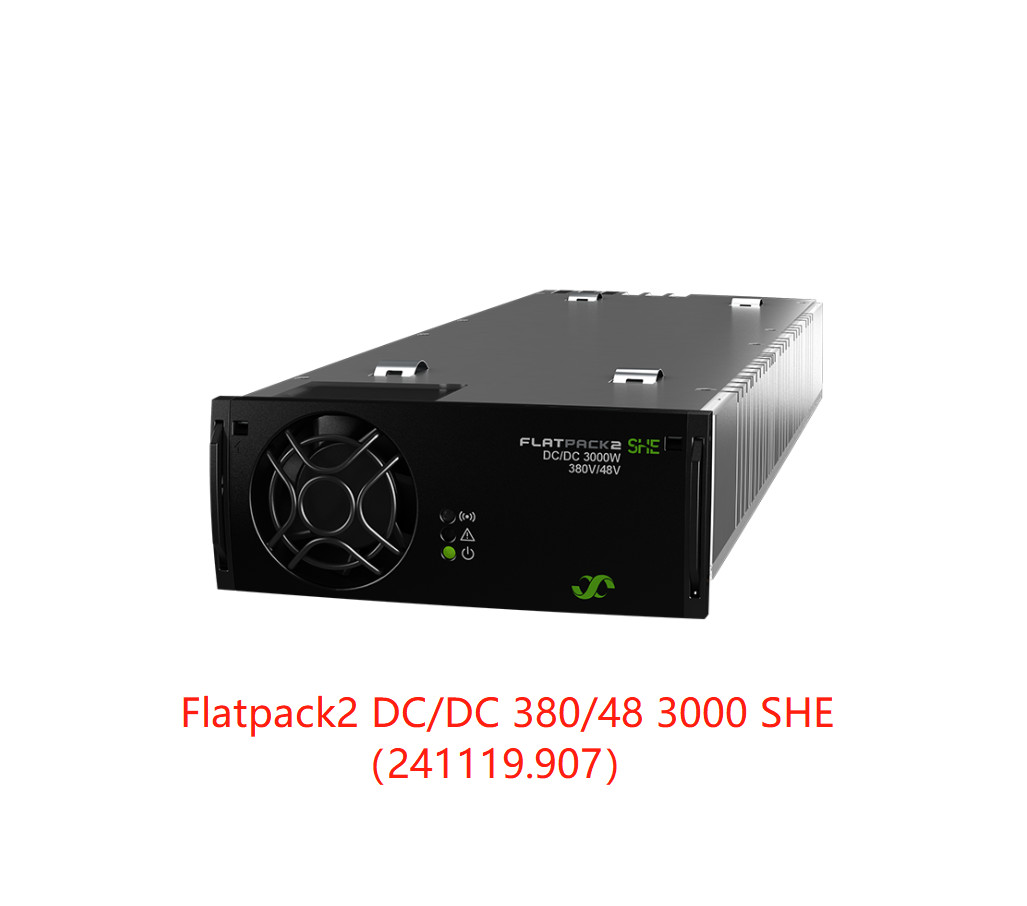

| Modello | DCDC 380/48 3000 LEI |
| Numero del pezzo | 241119,907 |
| DATI INTRODOTTI |
| Tensione (termine nominale) | 381 VCC |
| Tensione (raggio d'azione) | 260 - 400 VCC |
| Corrente massima | ADC 12,3 |
| Protezione | Fusibile, arresto quando VIN è fuori portata |
| DATI PRODOTTI |
| Tensione (difetto) | 54,5 VCC |
| Tensione (gamma regolabile) | 50 - 55 VCC |
| Potere massimo, input nominale | 3000 W |
| Corrente massima, @VOUT = 50 VCC | 60 A |
| Divisione corrente | ±5% della corrente massima da 10 al carico di 100% |
| Regolazione del voltaggio statica | ±0.5% dal carico di 100% - di 0 e dall'input nominale |
| Regolazione del voltaggio dinamica | ±5.0% per variazione del carico 10-90% o 90-10%, tempo di regolamento < 50ms=""> |
| Ondulazione | < 150="" mVPP=""> |
Protezione | Arresto di sovratensione, prova di cortocircuito, temperatura elevata, corrente alimentabile calda che limita, FET di afflusso del giunto circolare |
| ALTRE SPECIFICHE |
| Efficienza di punta | 98.2% |
| Isolamento | kVDC 4,2 – input ed uscita, kVDC 2,2 – terra dell'input, 0,5 kVDC – terra dell'uscita |
Allarmi (LED rosso) | Condutture basse arresto, arresto di bassa temperatura e di livello, guasto del convertitore, arresto di sovratensione su uscita, guasto del fan, allarme di bassa tensione, guasto del bus della LATTA |
| Avvertimenti (ingiallisca il LED) | Il convertitore nel potere riduce le imposte sul modo, limite corrente a distanza attivato, tensione in ingresso fuori portata, infiammando alla sovratensione |
| Normale (LED verde) | Approvazione dell'uscita e dell'input |
| MTBF (metodo III (a) di Telcordia SR-332 Iss.I) | >510 000 (@ Tambient: °C) 25 |
Temperatura di funzionamento (RH di 95% - di 5 non
cond.) | - 40 – 75°C [- 40 – 167°F] |
| Potenza di uscita massimo riduce le imposte su sopra temporaneo/a | 55°C]/1400W [di +131°F |
| Temperatura di stoccaggio | -40 a +85°C (- 40 - +185°F), umidità RH di 99% - di 0 senza condensazione |
| Dimensione]/peso [di WxHxD | 109 x 41,0 x 327mm [4,25 x 1,61 x 13"]/1,950 chilogrammi [4.3lbs] |
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica | En 60950-1:2006+A11: 2009+A1: 2010+A12: 2011, 60950-1:2011 dell'UL |
| Contabilità elettromagnetica | 61000-6-1:2007 DELL'EN, -6-2:2005, -6-3:2007 + A1: 2011, -6-4:2007 + A1: 2011 En 300 386: v1.6.1, FCC CFR un 15:2013 di 47 parti |
Ambiente | En 300 019 del ETSI: (classe 3,2) en 300 del ETSI 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 132-3-1 v2.1.1, 2011/65/EU (RoHS) & 2008/98/EC (WEEE) |
| |
