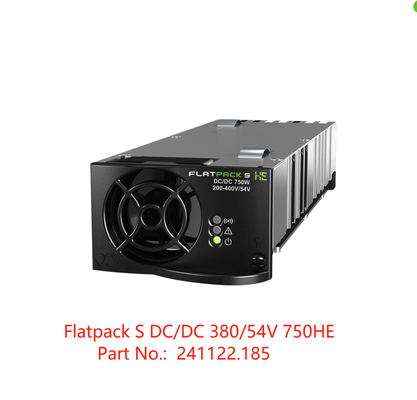

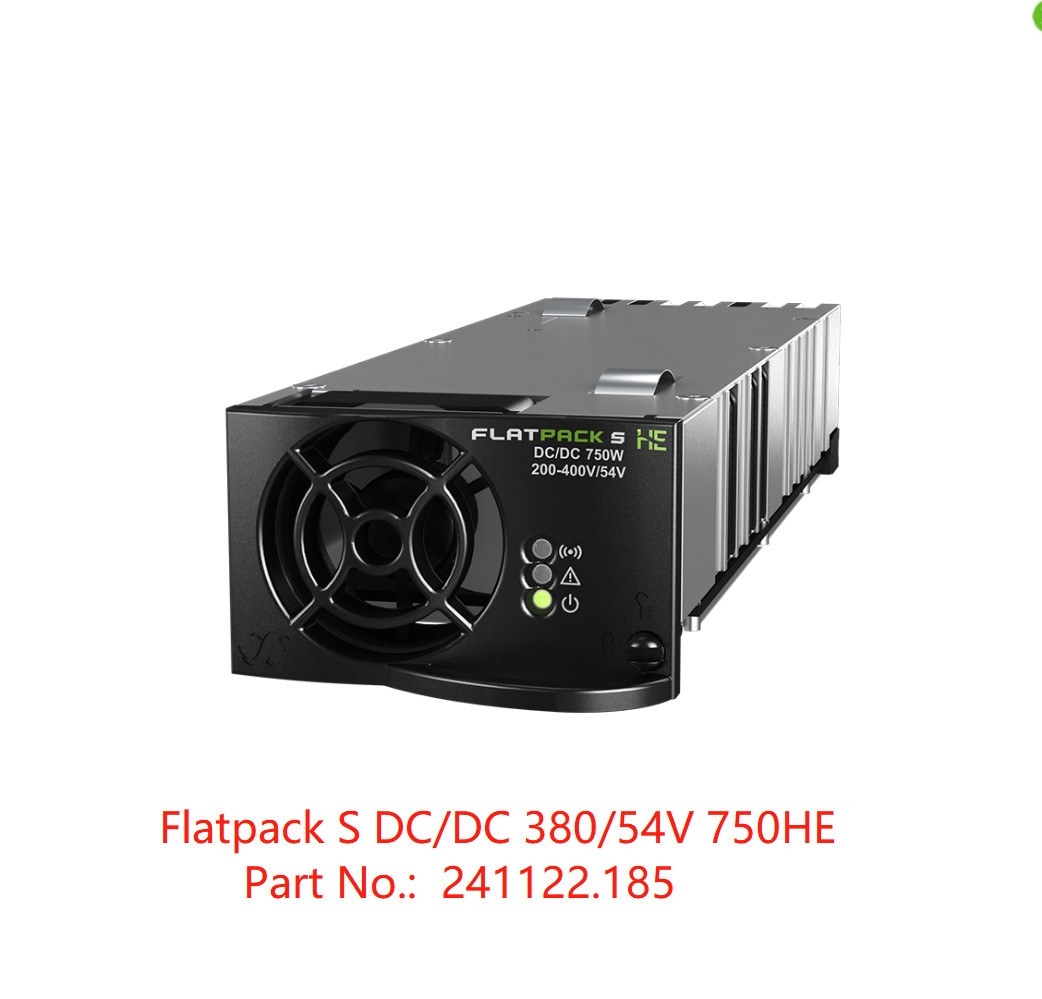

Compatto del convertitore di Eltek Flatpack S DC/DC 380/54V 750HE LUI convertitore per telecoom piccolo-medio 241122,185
Compatto del convertitore di Eltek Flatpack S DC/DC 380/54V 750HE LUI convertitore per le applicazioni piccole-medie delle Telecomunicazioni (numero del pezzo 241122,185)
Il convertitore di Flatpack la S DC/DC comprende le specifiche delle Telecomunicazioni, l'alta efficienza, la protezione del giunto circolare su uscita e l'alto potere in un piccolo, una scatola profonda da 217 millimetri. I suoi aiuti di alta efficienza sull'efficienza globale di un'alimentazione a distanza di corrente continua e quindi anche del caso di affari per
selezionando una tal soluzione per i siti remoti di potenza. Le sue piccole dimensioni lo trasformano perfetto per integrazione gli scaffali su ordinazione del server.
Caratteristiche fondamentali:
CARATTERISTICHE FONDAMENTALI
• PICCOLO
• BRUSCAMENTE
• DENSITÀ DI POTENZA – 19,5 W/INCH3
• ALTA EFFICIENZA
• PROTEZIONE DEL GIUNTO CIRCOLARE SU USCITA
• PLUGGABLE CALDO
• CHIUSURA DI POTERE E DI TENSIONE
APPLICAZIONI
LE TELECOMUNICAZIONI - RIPARATE
• Convertitore a distanza dell'estremità per DSLAM
LE TELECOMUNICAZIONI – MOBILI/RADIO
• Sistemi di antenne distribuiti
• Riempitivo della gamma per le teste radiofoniche a distanza
CENTRI DATI
• Trasformazione dell'energia a fine frontale di /in-rack
Parametri:
|
Convertitore di Flatpack S DC/DC
|
| MODELLO |
FLATPACK S DCDC 380/54 750 |
| Numero del pezzo |
241122,185 |
| DATI INTRODOTTI |
| Tensione (termine nominale) |
300 - 400 VCC |
| Tensione (raggio d'azione) |
200 - 400 VCC |
| Corrente (massimo) |
2,9 ADC |
| Protezione |
Fusibile nell'arresto insensibile invertito positivo & negativo di polarità superiore a 410 VCC |
| DATI PRODOTTI |
| Tensione (fissa) |
54 VCC |
| Input nominale di potere (massimo) @ |
750 W |
| Potere (massimo) @ 200 VCC di input |
500 W |
| (Massimo) @ input nominale corrente |
A 13,8 (@VOUT < 54="" VDC="">
|
| Ostacoli il tempo, massimo potenza di uscita |
>10ms; tensione in uscita > 41 VCC |
| Divisione corrente (carico di 100% - di 10) |
±5% della corrente massima da 10 al carico di 100% |
| Regolazione del voltaggio statica (carico di 100% - di 10) |
±0.5% |
| Regolazione del voltaggio dinamica |
±5.0% per variazione del carico 10-90% o 90-10%, tempo di regolamento < 50ms="">
|
| Ondulazione |
< 150="" mVPP="">
|
| Protezione |
FET del giunto circolare |
| |
Prova di cortocircuito |
| |
Protezione ad alta temperatura |
| |
Sopra l'arresto di tensione |
| ALTRE SPECIFICHE |
| Efficienza |
> 96% |
| Isolamento |
4,2 kVDC - input da produrre
2,25 kVDC - input per interrare 710 VCC - uscita da interrare
|
| Allarmi: LED rosso |
Tensione in ingresso, arresto bassi ed alti di bassa temperatura e di livello, guasto del raddrizzatore,
Arresto di sovratensione su uscita, guasto quando il fan si ferma, allarme basso di tensione in uscita, guasto del fan del bus della LATTA
|
| Avvertimenti: LED giallo |
Il convertitore nel potere riduce le imposte sul modo, limite a distanza di corrente d'uscita attivato, tensione in ingresso fuori portata, infiammando alla sovratensione, perdita di comunicazione della LATTA con il regolatore |
| Operazione normale: LED verde |
| Relè dell'allarme (NO- si apre una volta neutralizzato) |
Si apre sopra allarma1) e la tensione in ingresso mancante. |
| MTBF (edizione di Telcordia SR-332 io metodo III (a)) |
>350 000 (@ Tambient: °C) 25 |
|
Temperatura di funzionamento (5-95% ronzio di RH n.cond.)
Potenza di uscita massimo riduce le imposte su sopra temporaneo/a
|
-40 a + 85°C [- 40 a +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F]
|
| Temperatura di stoccaggio |
-40 a +85°C (- 40 - +185°F), umidità RH di 99% - di 0 senza condensazione |
| Dimensione]/peso [di WxHxD |
72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g="">
|
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica |
60950-1:2011 dell'UL, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| Contabilità elettromagnetica |
En 300 del ETSI 386 v1.6.1, FCC CFR un 15:2013 di 47 parti
61000-6-1:2007 DELL'EN, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010
|
| Ambiente |
En 300 019 del ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2)
RoHS (2011/65/EU) e WEEE (2002/96/EC) compiacente
|
|
1) per gli allarmi di guasto di livello e di arresto e del fan di bassa temperatura il relè aprirà almeno 5s prima che il modulo interrompa
2) compreso la maniglia la profondità è 234mm [9,21"] ed altezza 42mm [1,65»]
|
