Eltek Micropack Base Batt 2+ LVBD 24/48V Controller compatto 242100.915

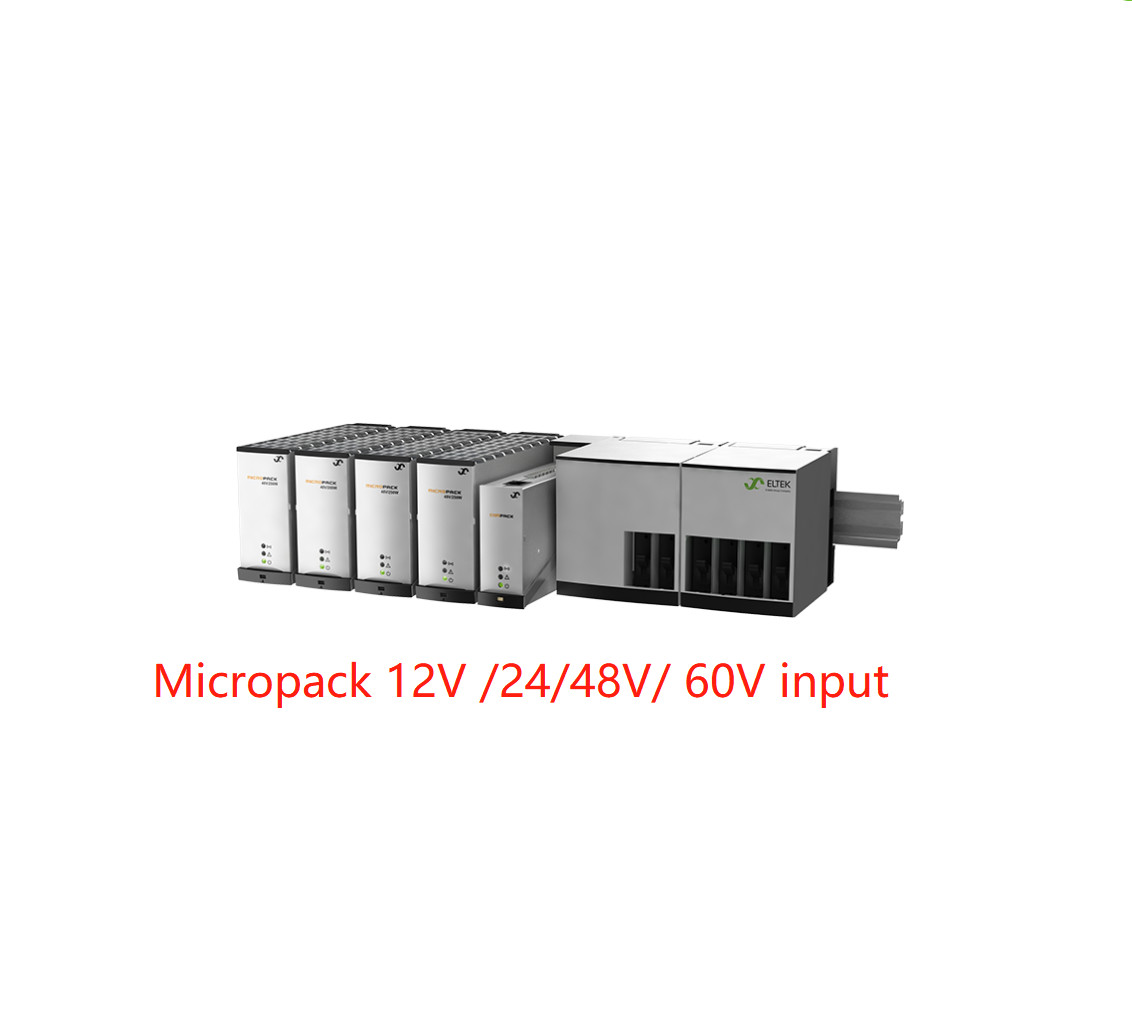

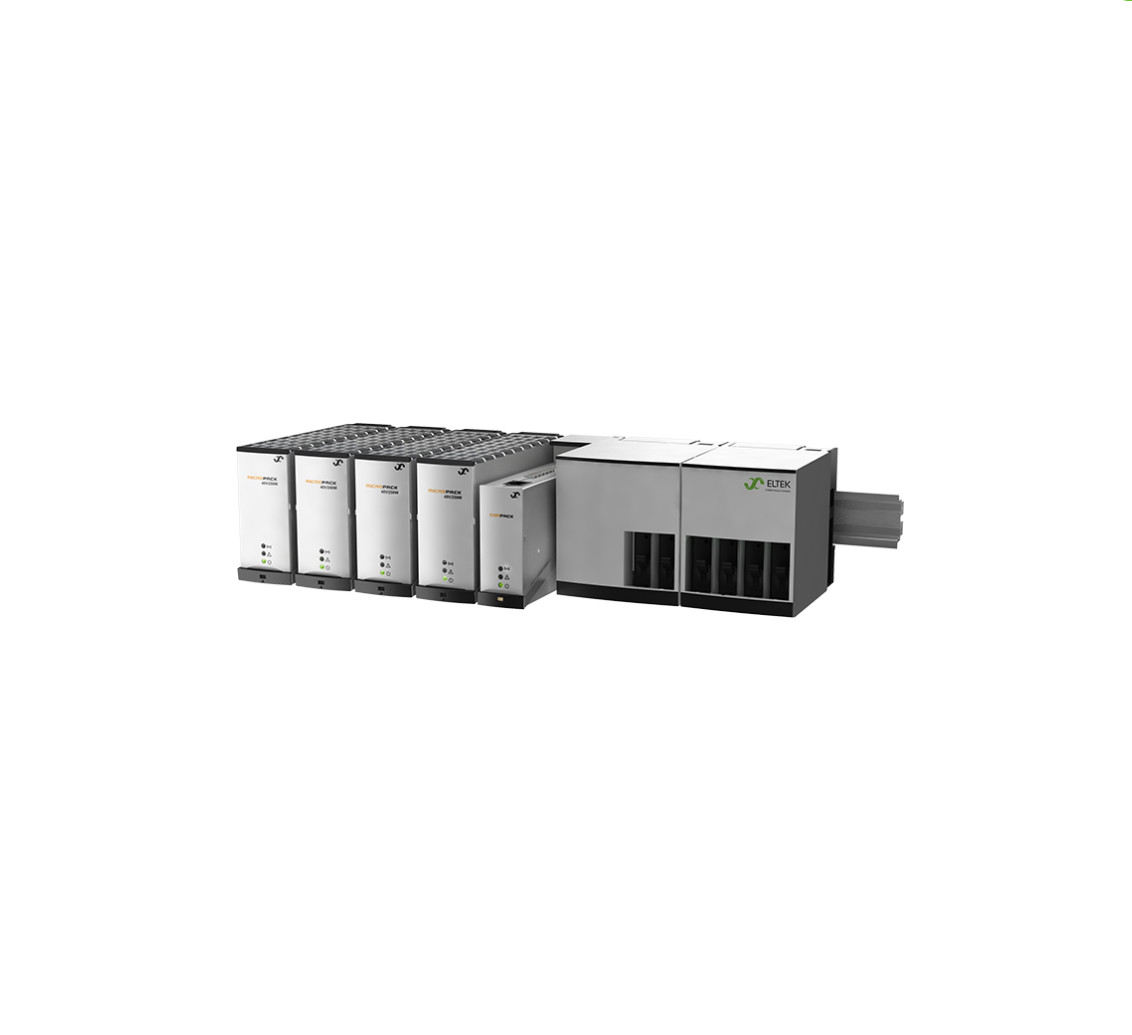

Sistema di microcartello
Il sistema Micropack è raffreddato con convezione, progettato per applicazioni meno affamate di energia, ma ancora con opzioni di funzionalità del sistema per soddisfare qualsiasi esigenza.Utilizzare da soli o in un sistema flessibile, configurabile da soli.
Il sistema di alimentazione Micropack estende la rete un passo avanti, con cariche di tipicamente tra 120W e 1000W e in opzioni da 12, 24 e 48V.il sistema è perfetto per una grande varietà di applicazioni.
Caratteristiche chiave
- Compatto e poco profondo (149 mm di profondità)
- Montabile su rotaia
- Configurabile in loco
- Consegna a domicilio
- Opzione autonoma (con relè di allarme)
- Dispositivi per la trasmissione di energia elettrica
- Accetta ingresso AC/DC da 85 a 300 V
- 12, versioni di uscita 24-30, 48 Vdc
- Ethernet per il monitoraggio e il controllo remoti e locali tramite il browser WEB
- Protocollo SNMP con TRAP, SET e GET su Ethernet.
- 3 uscite di relè programmabili digitali 3 ingressi multiuso programmabili
Parametri:
| |
| Modello |
Distanza batteria. |
mangimi alla rinfusa |
LVD per mangimi alla rinfusa |
Distanza di carico. |
| Numero della parte |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| DATI di uscita |
|
Supporto della tensione del sistema
Connessioni di uscita a granello non protette
Connessioni di uscita di carico protette (MCB monopoli in negativo con spina)
Connessione al distributore di carico (241120.920)
Connessioni di uscita della batteria non protette (shunt e LVBD in positivo)
Connessioni protette di uscita della batteria (MCB a polo singolo, shunt e LVBD in negativo)
Protezione della potenza di uscita nei raddrizzatori/convertitori
|
-24 -48 VDC±12 ±48 VDC+12 / +24 +48 VDC-12 ️ -48 VDC
- 1 (massimo 10 mm)2) 1 (massimo 10 mm2- Non è vero.
- - - 4 x 2 - 15 A
(massimo 4 mm)2)
• • •
- - 12 -
(massimo 10 mm)
2 x massimo 30 A
(Max 10 mm)2- - -
FET o fusibile di blocco OR, prova di cortocircuito e protezione contro alte temperature
|
| Altre specifiche |
| |
CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD
2 x fallimento del fusibile
1 x shunt di corrente 26 mm [1.0 ].
110 g [0,24 libbre]
|
CAN (1 x RJ45) 1 x LVD
2x guasto del fusibile 1 x guasto della terra
66 mm [2,6 ‰]
250 g [0,6 libbre]
|
-
73 mm [2,9 ̊]
165 g [0,3 libbre]
|
| Termini di connessione del sistema di controllo |
|
|
Larghezza estensiva
|
66 mm [2,6 ‰]
|
| Peso |
270 g |
| |
| |
| Modello |
Stand alone 2-pos 4-pos DC/DC 1-pos |
| Numero della parte |
241120.900 241120.901 241120.902 241120.905 |
| DATI di ingresso |
| Tensione massima |
300 VAC/DC 72 VDC |
| Corrente massima |
2 A 7 A 7 A 15 A |
| Connessione, terminali a vite massimo 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Protezione |
Fusibili individuali nei moduli di alimentazione Micropack |
| Codifica (previene la miscelazione delle tensioni di uscita) |
Sì, e solo rettificatori adatti a Y, solo DC/DC adatti |
| DATI di uscita |
| Voltaggio |
12VDC, 24 VDC, 30 VDC& 48 VDC |
| Corrente massima |
10 A 20 A 40 A 12 A |
| Connessione, terminali a vite massimo 2,5 mm2 |
2 x VOUT + / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Connessione alle basi 241120.91x |
- • • - |
| Protezione della produzione nei raddrizzatori |
FET o fusibile di blocco OR, prova di cortocircuito e protezione contro alte temperature |
| Altre specifiche |
| L'uscita del relè di allarme del modulo, massimo 1 mm2 |
• - - • |
| Connessioni CAN |
- / • 3 pin)1)• (2 fili) • (2 fili) - / • (((3 pin)1)
) )
|
| Larghezza |
44 mm [1,7 ̇] 142 mm [5,6 ̇] 231 mm [6,1 ̇] 44 mm [1,7 ̇] |
| Peso |
70 g [0,2 libbre] 160 g [0,4 libbre] 250 g [0,6 libbre] 78 g [0,2 libbre] |
| |
| Modello |
Filtro marino DIN |
| Numero della parte |
241120.930 |
| Altre specifiche |
| Classificazione / connessione |
85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 mm2terminali a vite |
| Dimensioni / peso |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lb] |
| |
| Tutti i modelli |
| Altre specifiche |
| Materiale di copertura |
Plastico con valore nominale V0 e alluminio |
| Temperatura |
Funzionamento: da -40 a +65°C (-40 a +149°F), conservazione: da -40 a +85°C (-40 a +185°F) |
| Montaggio |
Ferrovie DIN da 35 mm |
| Dimensioni (H x D) |
89 mm (2U)2)x max. 150 mm (compresa la rotaia DIN) mm [3,5 x 5,9 ′′] |
| Norme di progettazione |
| Sicurezza elettrica |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 parte 15B sezione 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Armoniche principali |
EN 61000-3-2:2019 |
|
Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3) UE 2015/863 (RoHS) e 2012/19/UE (RAEE)
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
| conformità marina (classe B CEM) |
DNVGL-CG-0339:2015 |
|
1) connettore CAN disponibile a rotazione HW ≥ 2
2) Permettere almeno 1U al di sotto e al di sopra per garantire il flusso d'aria
|
