Potere in serie industriale IBF AC/DC delle Telecomunicazioni dell'alimentazione di Eltek con la centrale elettrica dell'uscita 2KW-16KW di 24-220 VCC (numero del pezzo: CIO20405.xxx
impianto di alimentazione del centro di potere 19inch
L'unità in serie industriale dell'alimentazione (IBF) è progettata per i sistemi con uscita 24-220VDC, da 2-16KW potenza di uscita.
Il centro di potere è sviluppato intorno ai rectifeirs Flatpack2 ed è progettato per le applicazioni quali l'apparecchiatura elettrica di comando, le Telecomunicazioni, l'illuminazione di emergenza ed i sistemi di allarme,
La sue progettazione compatta ed installazione semplice le rende un pacchetto a 19 pollici potente dell'alimentazione elettrica.
L'unità di IBF può essere usata come sistema autonomo o come unità integrata nei nostri sistemi di IBB insieme ai raddrizzatori Flatpack2.
CARATTERISTICHE FONDAMENTALI:
• PROGETTAZIONE COMPATTA
• INSTALLAZIONE SEMPLICE
• 85-300 VCA DI INPUT
• CASA FINO A 8 RADDRIZZATORI
• 2-16 CHILOWATT DELL'USCITA
• USCITA IN SERIE DELL'ALIMENTAZIONE
• MASSIMO 300 UN'USCITA DI CC
• 3,2" GRAFICO TFT
• ETHERNET PER LA RIPRESA ESTERNA
• PROTOCOLLO DELLO SNMP CON LE TRAPPOLE
• 6 USCITE DIGITALI DEL RELÈ
• 6 INPUT DIGITALI
• CONFORMITÀ GLOBALE
• BREVETTATO LUI TECNOLOGIA
APPLICAZIONI
COMPAGNIE D'ELETTRICITÀ
• Apparecchiatura elettrica di comando bassa & ad alta tensione
• Trasformatore & sottostazioni
• Produzione di energia & distribuzione
• Controllo & protezione
• Sistema di Scada
• Attrezzature di comunicazione
INFRASTRUTTURA DELLA METROPOLITANA & DELLA FERROVIA
• Controllo & protezione
• Segnalazione
• Sistemi di sicurezza
TELECOM-MOBILE/WIRELESS
• LTE/4G/WiMAX
• Sistema di antenne distribuito
• Banda larga
• Stazioni di base/siti delle cellule
Dati di Techinical:
| CARATTERISTICHE TECNICHE |
| |
Modello |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
Numero del pezzo |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
DATI INTRODOTTI |
|
|
|
|
|
| |
Tensione (gamma) |
85 - CA 300 |
|
| |
Protezione dell'impulso |
Classe 2 di OVP |
|
| |
Il CA ha introdotto la rete di TN della protezione |
3*25 Un MCB (singolo politico) |
3*40 Un MCB (singolo politico) |
3*25 Un MCB (singolo politico) |
3*40 Un MCB (singolo politico) |
|
| |
Il CA ha introdotto la rete della protezione l'IT |
1*32 Un MCB (politico tre) |
1*63 Un MCB (politico tre) |
1*32 Un MCB (politico tre) |
1*63 Un MCB (politico tre) |
|
| |
Protezione introdotta in raddrizzatori |
Singolo fusibile in moduli del raddrizzatore |
|
| |
Collegamento |
Singolo terminale di vite 6 millimetro2
Terminale di vite del PE, 6 millimetri massimi2 ed ansa del cavo M5 direttamente al telaio
|
|
| |
DATI PRODOTTI |
|
|
|
|
|
| |
Tensione (difetto) |
24-125 VCC |
24-220 VCC |
|
| |
Input nominale di potere (massimo) @ |
8000 W |
16000 W |
8000 W |
16000 W |
|
| |
(Massimo) @ input nominale corrente |
Si veda la pagina precedente o la scheda applicabile Flatpack2 |
|
| |
Uscita non protetta alla rinfusa |
• |
|
| |
Uscita alla rinfusa del collegamento |
Bullone M8 |
|
| |
Costruito nello scambio della batteria |
• |
|
| |
Protezione dell'uscita in raddrizzatori |
Blocco il FET del giunto circolare o fusibile, la prova di cortocircuito & della protezione ad alta temperatura |
|
| |
CONTROLLO E MONITORAGGIO |
|
|
|
|
|
| |
Unità di monitoraggio |
Sistema di controllo di Smartpack 2 con di base standard |
Sistema di controllo di Smartpack 2 con di base industriale |
|
| |
Operazione locale |
Esposizione e chiavi, interfaccia di WEB via il browser standard |
|
| |
Operazione a distanza |
WebPower (interfaccia di WEB, protocollo dello SNMP ed email) |
|
| |
L'allarme trasmette (collegamento: ≤ 1,5 millimetro2del morsetto) |
6 contatti liberi potenziali di x (NO, NC, C) [75 VDC/1,0 massimi A] |
|
| |
L'allarme trasmette (collegamento: ≤ 1,5 millimetro2del morsetto) |
- |
3 contatti liberi potenziali di x (NO, NC, C) [300 VDC/0,1 massimi A] |
|
| |
Input di Digital |
6x NO/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP & RTU |
|
| |
Porte di comunicazione |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Misure di simmetria della batteria |
- |
• |
|
| |
Misure correnti |
Corrente del raddrizzatore, della batteria & del carico |
|
| |
Allarmi |
L'allarme basso & ad alto rendimento del guasto a terra degli allarmi di tensione (livelli secondari ed importanti), l'allarme della temperatura, CA ha introdotto l'allarme del guasto, interruttore del carico & allarme e molto dell'interruttore della batteria di più |
|
| |
ALTRE SPECIFICHE |
|
|
|
|
|
| |
Isolamento |
3,0 kVAC - input da produrre
1,5 kVAC - input da interrare
0,5 kVDC - uscita da interrare (kVDC 1,5 per 110 & 220 raddrizzatori di V)
|
|
| |
Temperatura di funzionamento |
-40 a +45°C (- 40 - +113°F), umidità potenza di uscita senza condensazione di RH di 95% - di 5 riduce le imposte su a temperatura elevata, vede la scheda per il raddrizzatore applicabile |
|
| |
Temperatura di stoccaggio |
-40 a +85°C (- 40 - +185°F), umidità RH di 99% - di 0 senza condensazione |
|
| |
Dimensioni [WxDxH] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
Peso (senza raddrizzatori) |
17 chilogrammi |
16 chilogrammi |
17 chilogrammi |
16 chilogrammi |
|
| |
NORME DI PROGETTAZIONE |
|
|
|
|
|
| |
Sicurezza elettrica |
En 60950-1 |
|
| |
Contabilità elettromagnetica |
EN 300 DEL ETSI 386 V.1.6.1
En 61000-6-1/-2/-3/-4/-5 (secondo il modulo)
|
|
| |
Ambiente |
EN 300 019, EN 300 132 - 2 DEL ETSI DEL ETSI |
|
| |

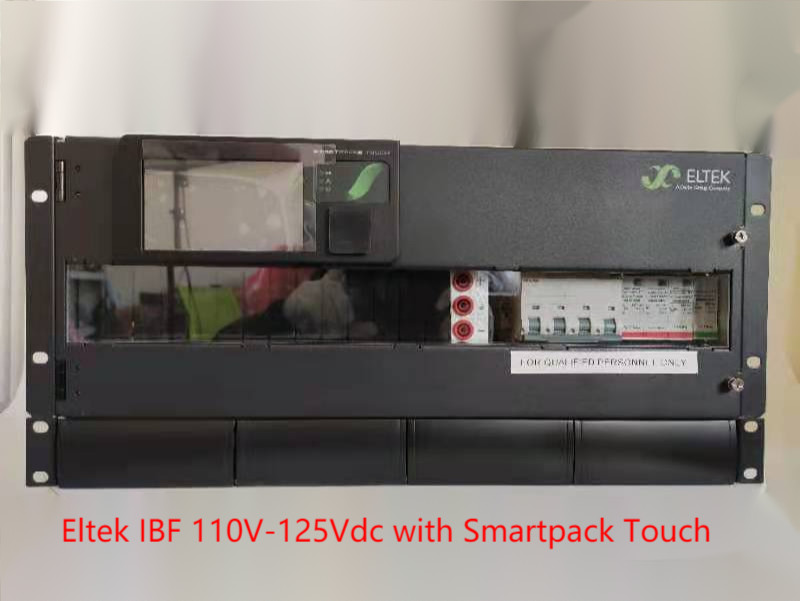

Front View:
