Cable di sincronizzazione da scaffale a scaffale di Eltek 308E35480700 Core di alimentazione

Corretto routing del cavo CC

La figura 10 mostra il percorso corretto dei cavi per le connessioni degli interruttori.dei punti di collegamento. NOTA: l'invio dei cavi in qualsiasi altro modo può danneggiare il personale o il sistema.

Il circuito 9 contiene quattro interruttori e venti connettori GMT.considerando che gli interruttori e le fusibili sono accessibili dalla parte anteriore (figura 11).

Fare collegamenti di uscita e di ritorno GMT utilizzando le viti di compressione sulle strisce terminali GMT accessibili dalla parte posteriore (figura 12).Selezionare la dimensione del filo in base alle specifiche della sezione "Requisiti di uscita CC" a pagina 10I cavi GMT devono essere indirizzati dritto verso il basso attraverso i fori dei cavi appena sotto il blocco terminale GMT. Torsione queste viti M3 a 4,5 in-libbre.Installare i fusibili nelle apposite fessure del blocco GMT indicato nella figura 11Per le connessioni del interruttore di carico di uscita e di ritorno (posizioni A e B), collegare le manopole ai doppi pernoletti da 1⁄4 - 20 con centri da 5/8 ̊, accessibili dalla parte posteriore, come illustrato nella figura 12.Gli interruttori possono essere trovati dietro la porta di distribuzione sul lato destro del sistema se visto da davanti (figura 11). dimensioni dei fili e delle cinghie secondo le specifiche della sezione "Requisiti di uscita di corrente continua" a pagina 10.I cavi di rottura devono essere condotti attraverso i fori del cavo sul lato sinistro dello scaffale quando lo si osserva da dietro (figura 10). NON collegare un carico di apparecchiatura a collegamenti di uscita protetti da LVD.

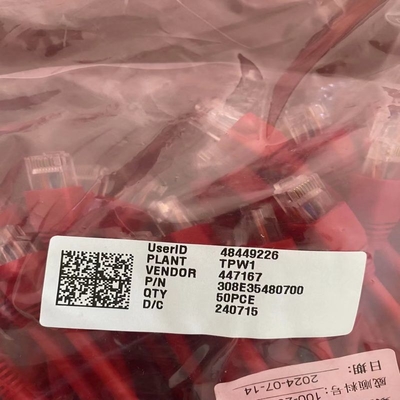

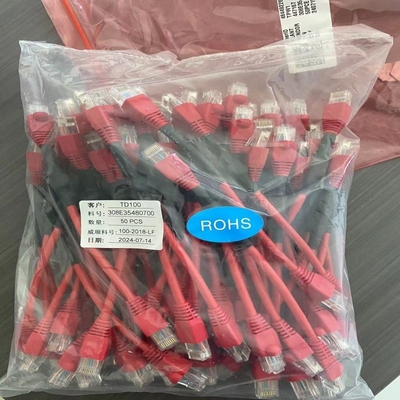

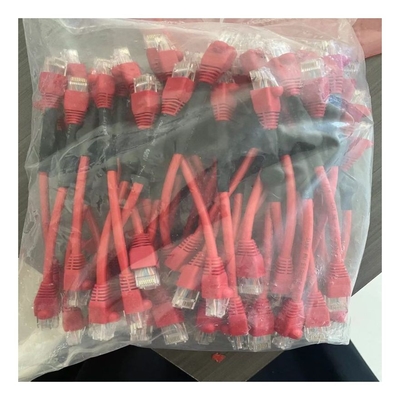

Visualizzazione del prodotto

Consegna
