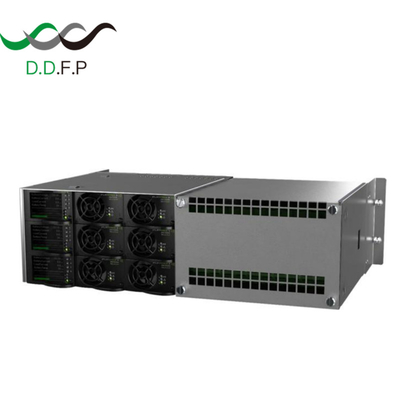

Eltek Flatpack S 3U Telecom Potenza 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V

1
MOQ
1USD
prezzo
Eltek Flatpack S 3U Telecom Potenza 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Marca: Prodotto su misura
P/N: CA0603.001
Nome del prodotto: Sistema di alimentazione a corrente continua a 24 V
Voltaggio di ingresso: 208Vac
Uscita di corrente continua: 24VDC
Capacità: 6 kW
Corrente: 250A
Peso: 6.5 kg
Evidenziare:

3U di potenza di telecomunicazione

,

CA0603.001
Informazioni di base
Luogo di origine: Cn
Marca: Eltek
Certificazione: CE
Numero di modello: CA0603.001
Termini di pagamento e spedizione
Imballaggi particolari: Cartoni di legno
Tempi di consegna: 2-4 settimane
Capacità di alimentazione: 500 set/mese
Descrizione di prodotto


Eltek Flatpack S 3U Telecom Potenza 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V 0
Eltek Flatpack S 3U sistema di alimentazione a corrente continua 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V


Descrizione:


Con le sue flessibili opzioni di allarme e monitoraggio combinate con la produzione di massa, questo sistema 3U è un superbo blocco per varie applicazioni industriali.

Caratteristiche chiave

  • Il rack Flatpack S 3U 3x2kW ha 3 sistemi DC separati costituiti da 2 raddrizzatori ridondanti e 1 regolatore.Per una maggiore flessibilità, due di questi sistemi possono essere parallelizzati per creare un sistema con 4 raddrizzatori per una maggiore potenza di uscita o una maggiore ridondanza.Tutti i raddrizzatori hanno alimentazione a corrente alternata separata che consente fonti di corrente alternata ridondanti per ogni uscita.
  • Per un maggiore monitoraggio e controllo, è possibile collegare un controller Smartpack S per ogni coppia di raddrizzatori e uscita.
  • Oltre a più uscite di relè di allarme e avvertimento, fornisce configurazione, stato e registri tramite il display o la porta Ethernet.

Applicazione



Industria offshore, marina e di processo

Le applicazioni in questi mercati richiedono sistemi di alimentazione a corrente continua all'avanguardia, affidabili e sicuri.Ampia gamma di temperature di funzionamento e eccellente affidabilità nel suo piccolo alloggiamento.

I filtri di ingresso AC garantiscono la conformità alle norme DnV per la classificazione delle navi, delle imbarcazioni ad alta velocità e leggere e delle norme DnV Offshore.



Caratteristiche e vantaggi del prodotto



Rettificatori Flatpack S

La famiglia Flatpack S comprenderà modelli che coprono la maggior parte delle applicazioni in termini di tensione e potenza di uscita, efficienza e requisiti speciali.Tutti i raddrizzatori hanno caratteristiche di auto-protezione intelligenti come potenza di uscita ridotta a temperature elevate o a corrente bassa.

Sono disponibili anche modelli con maggiore protezione da sovratensione di uscita.È in grado di gestire il doppio fallimento e ha un intervallo di prova di prova superiore a 15 anni.
Sistema a corrente continua

Il rack Flatpack S 3U 3x2kW ha 3 sistemi DC separati costituiti da 2 raddrizzatori ridondanti e 1 regolatore.Per una maggiore flessibilità, due di questi sistemi possono essere parallelizzati per creare un sistema con 4 raddrizzatori per una maggiore potenza di uscita o una maggiore ridondanza.Tutti i raddrizzatori hanno alimentazione a corrente alternata separata che consente fonti di corrente alternata ridondanti per ogni uscita.

Per un maggiore monitoraggio e controllo, è possibile collegare un controller Smartpack S per ogni coppia di raddrizzatori e uscita.In aggiunta a più uscite di relè di allarme e allarme, fornisce la configurazione, lo stato e i registri attraverso il display o la porta Ethernet

Parametri:



mangimi individualiFase singola per ogni raddrizzatore
Voltaggio230 VAC/DC nominale, massimo 300 VAC/DC*
Corrente massima5.9 Armi per ogni mangime*
Connessione

2 x 2,5 mm2 per ogni raddrizzatore; L + N
3 x M6 posteriore della spina del cavo; PE

* Per i dettagli, vedere la scheda dati del raddrizzatore applicabile.
Fonte di corrente continua
Voltaggio24 Vdc*
Corrente massima3 x 83 Un sistema *
Connessione6 x 16/25 mm2 (3 x VDC+ e 3 x VDC-) Può essere parallelato da collegamenti.
* Per i dettagli, vedere la scheda dati del raddrizzatore applicabile.
Altre specifiche
# raddrizzatori2 posizioni per ciascuna uscita (4 se parallele)
# controller1 posizione per ogni uscita
Isolamento

3.0 kVAC - da ingresso a uscita
1.5 kVAC - ingresso alla terra
0.5 kVDC - uscita alla terra

Temperatura operativa.-40 a +85°C (-40 a +185°F) *
Temperatura di stoccaggio.-40 a +85°C (-40 a +185°F)
MontaggioFusoliera posteriore montata su un telaio o una piastra di montaggio da 19 pollici (default) Fusoliera anteriore montata su un telaio da 19 pollici (facoltativo, pag. 278626)
MTBF> 500 000 ore Telcordia SR-332 Issue 1, metodo III (a) (T)ambiente: 45°C)
IEC Prot. Cl.IP20
Dimensioni

o Altezza: 132,5 mm (3U)
Larghezza: 482,6 mm (per montare in 19 mm)

o profondità: 300 mm compresi i supporti di montaggio posteriori, 252 mm senza supporti.

Peso

CS0603.000 7,8 kg (17,2 lb) esclusi i moduli

CS0603.001 6,0 kg (13,2 libbre) esclusi i moduli

* Per informazioni dettagliate sulla delimitazione della temperatura, vedere la scheda dati del raddrizzatore
Controllo, sorveglianza e allarmi

Senza controllore
Connessione
Con Smartpack S
Connessione

Segnalazione del raddrizzatore collegato in serie per ogni coppia di raddrizzatori (1)

2 x 1,5 mm2; COM, NC (da caricare con potenza massima di 30 V e 100 mA) Sensore di corrente della batteria (2)
Sensore della batteria e del fusibile di carico (2)
2 LVD(2)
10 x 1,5 mm2

 Connessioni di temperatura, di ingresso e di uscita dell'allarme del controller (2)

(1) Per ulteriori dettagli, vedere la scheda dei dati del raddrizzatore
(2) Per ulteriori informazioni, vedere la scheda Smartpack S

Norme applicabili
Sicurezza elettrica

IEC 60950-l/-3rdedizione
UL60950-l/-3rdedizione

EMC

ETSI EN 300 386 V.l.4.1
EN 61000-6-1 (immunità, industria leggera)
EN 61000-6-2 (immunità, industria)
EN 61000-6-3 (emissioni, industria leggera)
EN 61000-6-4 (emissioni, industria)
FCC Parte 15 Sottoparte 109

Armoniche principaliEN 61000-3-2
Marini

DNV-OS-D202, Capo 2, Sezione 4 (DNV 2.4) o Temperatura CL B o Umidità CL B
o Vibrazione CL A
o EMC CL B*)

Ambiente

ETSI EN 300 019-2-1 Classe 1.2
ETSI EN 300 019-2-2 Classe 2.3
ETSI EN 300 019-2-3 Classe 3.2
ETSI EN 300 132-2
RoHS conforme

*) ClasseAforCA0603.001
