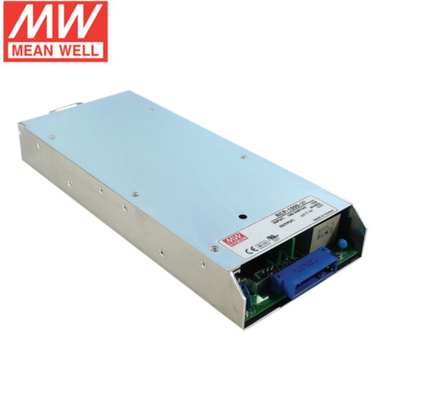

Abbia buone intenzioni la centrale elettrica a 19 pollici dell'alimentazione elettrica di serie del RCP 1000W-1800W RCP-1000-12 RC0-1000-24
Caratteristiche:
- Soluzione montabile della parte frontale dello scaffale completo: raddrizzatore e caricatore
- basso profilo 1U
- Scaffale a 19 pollici dello scaffale disponibile
Wattaggio:
1000W~18000W
Modello:
Potenza installata: RCP-1000 /RCP-1600/RCP-2000
Caricatore: RCB-1600

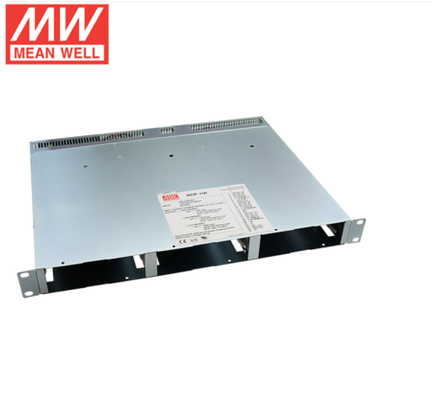

Scaffale: RCP-1U /RHP-1U /RKP-1U
Regolatore & monitor: RCP-MU /RKP-CMU1
Applicazioni
- Automazione industriale
- Sistema architettonico distribuito di potere
- Soluzioni senza fili di /telecommunication
- Centrale elettrica ridondante
- Sistema del caricatore del veicolo elettrico
- Sistema costante di fonte corrente
Strato tecnico:
| MODELLO |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
USCITA
|
TENSIONE DI CC |
12V |
24V |
48V |
| CORRENTE NOMINALE |
60A |
40A |
21A |
| GAMMA CORRENTE |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| POTERE STIMATO |
720W |
960W |
1008W |
| ONDULAZIONE & RUMORE (massimo) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| TENSIONE ADJ. RANGE (SVR) |
11,6 ~ 12.4V |
23,2 ~ 24.8V |
46,3 ~ 49.7V |
| TOLLERANZA Note.3 di TENSIONE |
±1.0% |
±1.0% |
±1.0% |
| LINEA REGOLAMENTO |
±0.5% |
±0.5% |
±0.5% |
| REGOLAMENTO DEL CARICO |
±0.5% |
±0.5% |
±0.5% |
| INSTALLI, TEMPO DI AUMENTO |
1000ms, in pieno carico 60ms/230VAC |
| OSTACOLI il TEMPO (tipo.) |
in pieno carico 16ms/230VAC |
|
INPUT
|
GAMMA Note.4 di TENSIONE |
90 ~ 264VAC 127 ~ 370VDC |
| GAMMA DI FREQUENZA |
47 ~ 63Hz |
| EFFICIENZA (tipo.) |
81% |
87% |
89% |
| CORRENTE di CA (tipo.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| CORRENTE di AFFLUSSO (tipo.) |
PARTENZA A FREDDO 50A |
| CORRENTE DI PERDITA |
<1>
|
|
PROTEZIONE
|
SOVRACCARICO |
105 ~ potenza d'uscita nominale 125% |
| Tipo di protezione: La limitazione corrente costante, recupera automaticamente dopo che il guasto è rimosso |
| TENSIONE ECCESSIVA |
13,2 ~ 16.2V |
26,4 ~ 32.4V |
52,8 ~ 64.8V |
| Tipo di protezione: Tensione interrotta di o/p, forza ri sopra recuperare |
| TEMPERATURA ECCESSIVA |
La tensione interrotta di o/p, recupera automaticamente dopo che la temperatura va giù |
|
FUNZIONE
|
FORZA AUSILIARIA |
5V @ 0.3A |
| CONTROLLO DI ACCENSIONE A DISTANZA |
Tramite il segnale elettrico o il contatto a secco SOPRA: bruscamente FUORI: aperto |
| SENSO A DISTANZA |
Compensi la caduta di tensione sui collegamenti del carico fino a 0.5V |
| TENSIONE IN USCITA PROGRAMMABILE |
L'adeguamento di tensione in uscita è permissibile a 90 ~ 110% di tensione in uscita nominale. Riferisca prego al manuale di funzione. |
| SEGNALE GIUSTO DI CC |
Il segnale isolato di TTL fuori, si riferisce prego al manuale dell'installazione |
| SEGNALE GIUSTO DI CA |
Il segnale isolato di TTL fuori, si riferisce prego al manuale dell'installazione |
| SOPRA AVVERTIMENTO TEMPORANEO |
La logica «livello» per avvertimento eccessivo della temperatura, si riferisce prego al manuale dell'installazione, segnale isolato |
|
AMBIENTE
|
IMPIEGATI LAVORANTI. |
-20 ~ +60℃ (riferisca «a ridurre le imposte sulla curva») |
| UMIDITÀ DI LAVORO |
20 ~ RH di 90% senza condensazione |
| IMPIEGATI DI STOCCAGGIO., UMIDITÀ |
-40 ~ +85℃, 10 ~ RH di 95% senza condensazione |
| IMPIEGATI. COEFFICIENTE |
±0.02%/℃ (0 ~ 50℃) |
| VIBRAZIONE |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. ogni lungo la X, Y, asce di Z |
|
SICUREZZA & CONTABILITÀ ELETTROMAGNETICA
(Nota 5)
|
NORME DI SICUREZZA |
UL62368-1, no. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 di CSA C22.2 ha approvato |
| RESISTA ALLA TENSIONE |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| RESISTENZA DI ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH 25℃//di 500VDC 70% |
|
EMISSIONE DI CONTABILITÀ ELETTROMAGNETICA
|
Parametro |
Norma |
Livello/nota della prova |
| Condotto |
LE BS EN/EN55032 (CISPR32) |
Classe B |
| Irradiato |
LE BS EN/EN55032 (CISPR32) |
Classe B |
| Corrente armonica |
LE BS EN/EN61000-3-2 |
----- |
| Luce intermittente di tensione |
LE BS EN/EN61000-3-3 |
----- |
|
IMMUNITÀ DI CONTABILITÀ ELETTROMAGNETICA
|
LE BS EN/EN55024, BS EN/EN61000-6-2 |
| Parametro |
Norma |
Livello/nota della prova |
| ESD |
LE BS EN/EN61000-4-2 |
Livello 3, aria 8KV; Livello 2, contatto 4KV |
| Irradiato |
LE BS EN/EN61000-4-3 |
Livello 3 |
| EFT/scoppio |
LE BS EN/EN61000-4-4 |
Livello 3 |
| Impulso |
LE BS EN/EN61000-4-5 |
Livello 4, 4KV/Line-Earth; Livello 3, 2KV/Line-Line |
| Condotto |
LE BS EN/EN61000-4-6 |
Livello 3 |
| Campo magnetico |
LE BS EN/EN61000-4-8 |
Livello 4 |
| Immersioni ed interruzioni di tensione |
LE BS EN/EN61000-4-11 |
>immersione di 95% 0,5 periodi, immersione di 30% 25 periodi,
>interruzioni di 95% 250 periodi
|
|
ALTRI
|
MTBF |
840.8K ore minuto Telcordia SR-332 (Bellcore); 107.4K ore minuto MIL-HDBK-217F (25℃) |
| DIMENSIONE |
295*127*41mm (L*W*H) |
| IMBALLAGGIO |
1.93Kg; 6pcs/12.6Kg/1.04CUFT |
| NOTA |
1. Tutti i parametri citati non specialmente sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.
2. L'ondulazione & il rumore sono misurati a 20MHz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo 0.1uf & 47uf.
3. Tolleranza: comprende la tolleranza, la linea regolamento ed il regolamento installati del carico.
4. Ridurre le imposte può essere necessario sotto tensioni in ingresso basse. Controlli prego la curva riducente le imposte per maggiori informazioni.
5. L'alimentazione elettrica è considerata una componente che sarà installata in un'attrezzatura finale. Tutte le prove di contabilità elettromagnetica sono eseguite montando l'unità sopra
i 720mm*360mm di piastra metallica con 1mm di spessore. L'attrezzatura finale deve essere riconfermata che ancora incontra le direttive di contabilità elettromagnetica. Per orientamento su come
esegua queste prove di contabilità elettromagnetica, prego riferisca «alla prova di EMI delle alimentazioni elettriche componenti.» (come disponibile su http://www.meanwell.com)
6. Ridurre le imposte di temperatura ambiente di 3.5℃/1000m con i modelli fanless e di 5℃/1000m con i modelli del fan per altitudine di funzionamento superiore 2000m (6500ft).
Diniego di responsabilità del prodotto del ※: Per informazione informazione dettagliata, riferisca prego a https:// www.meanwell.com/serviceDisclaimer.aspx
|
