Eltek Flatpack2 Power System 5U 6U 7U con modulo di distribuzione 300A/ 500A FP2 2000W / FP2 3000W

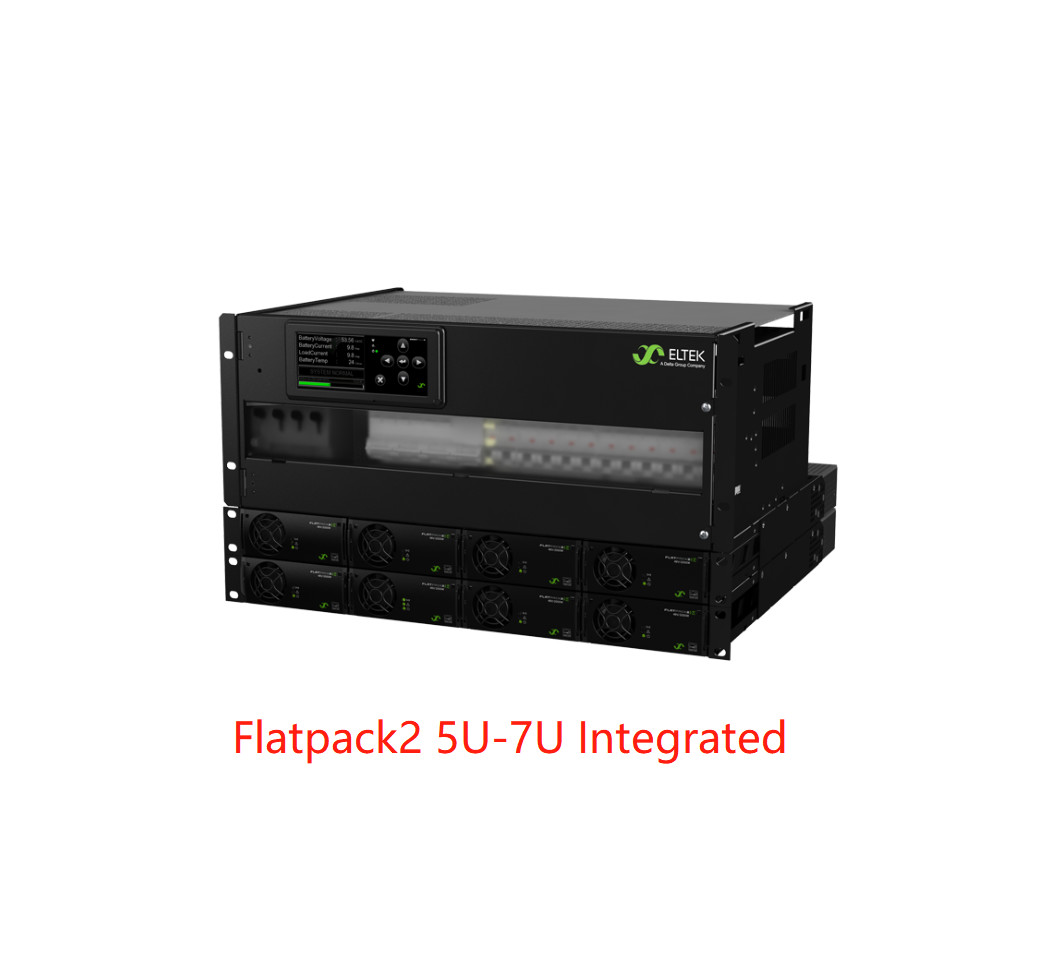

Flatpack2 5U-7U integrato
La distribuzione 4U è progettata per soddisfare la domanda di soluzioni di alimentazione in CC compatte e flessibili.sezione batteria e sezione carico.

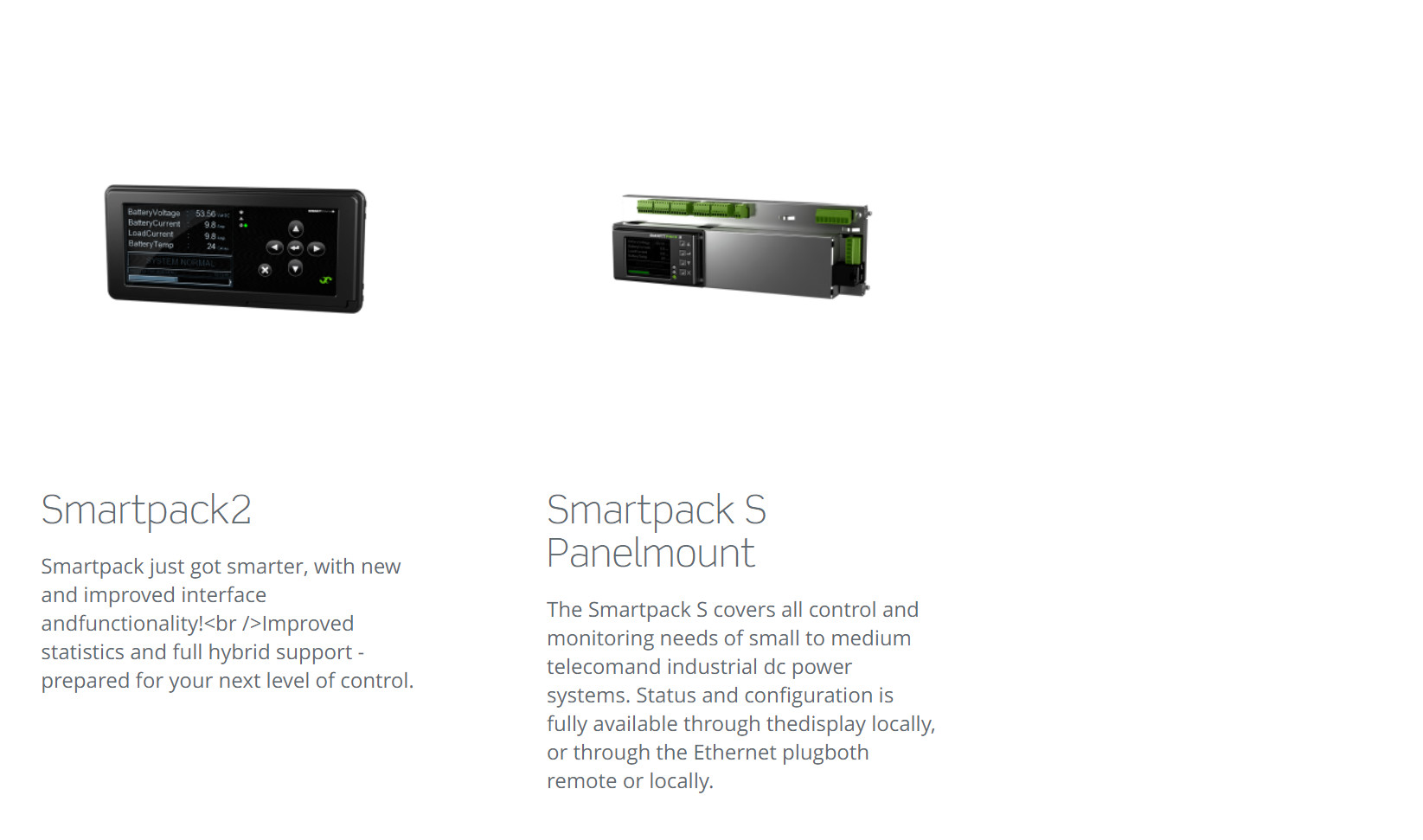

L'impianto di alimentazione dispone di due opzioni di controller:Smartpack2 o Smartpack S che possiedono entrambe tutte le funzionalità richieste nelle applicazioni attuali e future.
Caratteristiche chiave
- Sistema completo
- Controller Smartpack2 o Smartpack S
- Moduli di ricarica a caldo
- Chassis di distribuzione 19 ′/4U con porta anteriore a cerniera
- Fabbricazione a partire da prodotti della voce 8528
- LVBD
- Fino a 20 volte le posizioni del disattivatore di carico
- LVLD (facoltativo)
- Approvazioni globali
Dati tecnici:
|
|
|
|
|
|
|
|
| |
Modello |
300A Distribuzione |
|
500A Distribuzione |
|
| |
Numero della parte
(Configurazione del sistema di alimentazione)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
Modulo di potenza |
| |

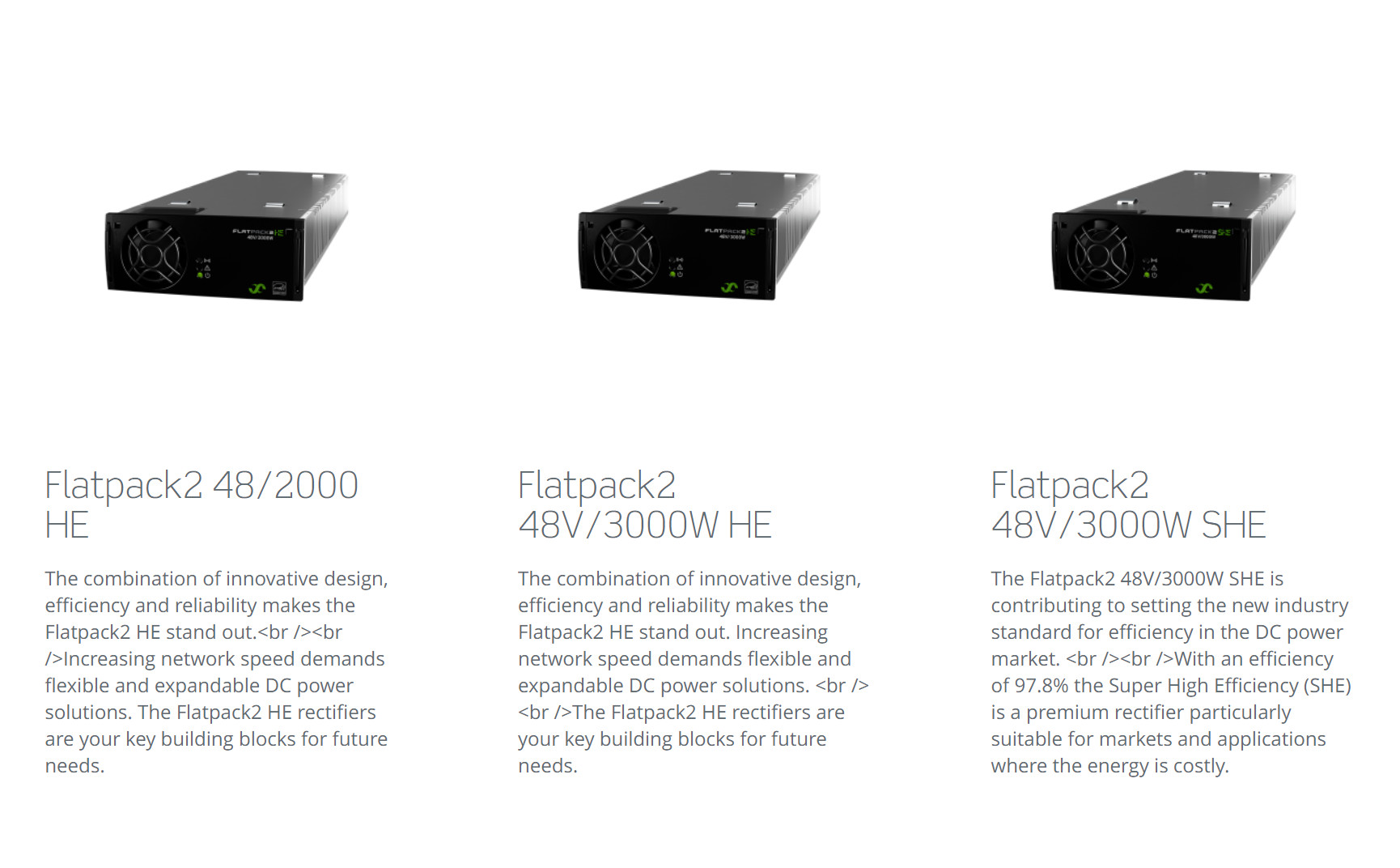

Rettificatore Flatpack2 1) |
Flatpack2 48/2000 HE o SHE |
|
|
|
|
| |
DATI di ingresso |
| |
Voltaggio (intervallo) |
85-300 VAC (modulo HE) 85-264 VAC (modulo SHE) |
|
|
|
|
| |
Frequenza |
45-66 Hz |
|
|
|
|
|
| |
Configurazione delle parti principali |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Connessione |
Blocchi terminali, massimo 10 mm2 |
|
|
|
|
| |
DATI di uscita |
| |
Voltaggio |
-48 VDC |
|
|
-48 VDC |
|
| |
Corrente (massima) |
300 A |
|
|
500 A |
|
|
| |
Distribuzione delle batterie |
|
| |
Numero di posizioni di interruttore |
4x o 6x 100 A |
|
|
8x 100 A |
|
| |
LVBD |
300 A (di default) |
|
|
500 A (di default) |
|
| |
Tipo di interruttore della batteria |
Tipo di innesco |
|
|
|
|
|
| |
Distribuzione del carico |
|
| |
Numero di posizioni di carico |
Fino a 20x 18 mm |
|
|
Fino a 16 x 18 mm |
|
| |
LVLD (facoltativo) |
Fino a 2x 150 A o 1x 300 A
(massimo 6x 18 mm o 4x 27 mm su ciascuna LVLD)
|
150 A
(massimo 6x 18 mm o 4x 27 mm su LVLD)
|
| |
Tipo di interruttore |
Montaggio su rotaia DIN, larghezza 18 mm e 27 mm (MCB larghezza 13 mm e interruttori di tipo plug-in su richiesta)
Configurabile con tutti i marchi
|
| |
Controllo e controllo |
| |
Unità di controllo e monitoraggio 2) |
Smartpack2 o Smartpack S |
|
Smartpack2 |
|
| |
Posizione di montaggio |
Pannello di porta montato |
|
|
|
|
|
| |
Operazione locale |
Funzionamento guidato da menu autoesplicativo tramite touch-pad e visualizzazione grafica a colori |
| |
Funzionamento a distanza |
Ethernet per il monitoraggio e il controllo remoti/locali tramite il browser WEB |
|
| |
Altre specifiche |
|
| |
Temperatura di funzionamento |
-40 a +70 °C [-40 a +158 °F] 3) |
|
|
|
|
| |
Temperatura di conservazione |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| |
Dimensioni (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H pollici] Altezza (H):
- 5U: 222 mm [8,8 pollici]
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14,9 x H inch] Altezza (H):
- 6U: 267 mm
- 7U: 311 mm
|
| |
Peso (esclusi i moduli) |
Circa 5 kg |
|
|
|
|
| |
Norme di progettazione |
|
| |
Sicurezza elettrica |
IEC/UL 60950-1 |
|
|
|
|
|
| |
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Ambiente |
ETSI EN 300 019-2-1 (classe 1.2) /-2 (classe 2.3) /-3 (classe 3.2)
ETSI EN 300 132-2
Condizioni di funzionamento normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato
|
| |
1) Per ulteriori dettagli, vedere la scheda dati del raddrizzatore Flatpack2
2) Per ulteriori dettagli, vedere la scheda dati del controller
|
3) da +45 a +70 °C [+113 a +158 °F] con prestazioni ridotte
4) La profondità minima consigliata è di 400 mm [15,7 pollici]
|
