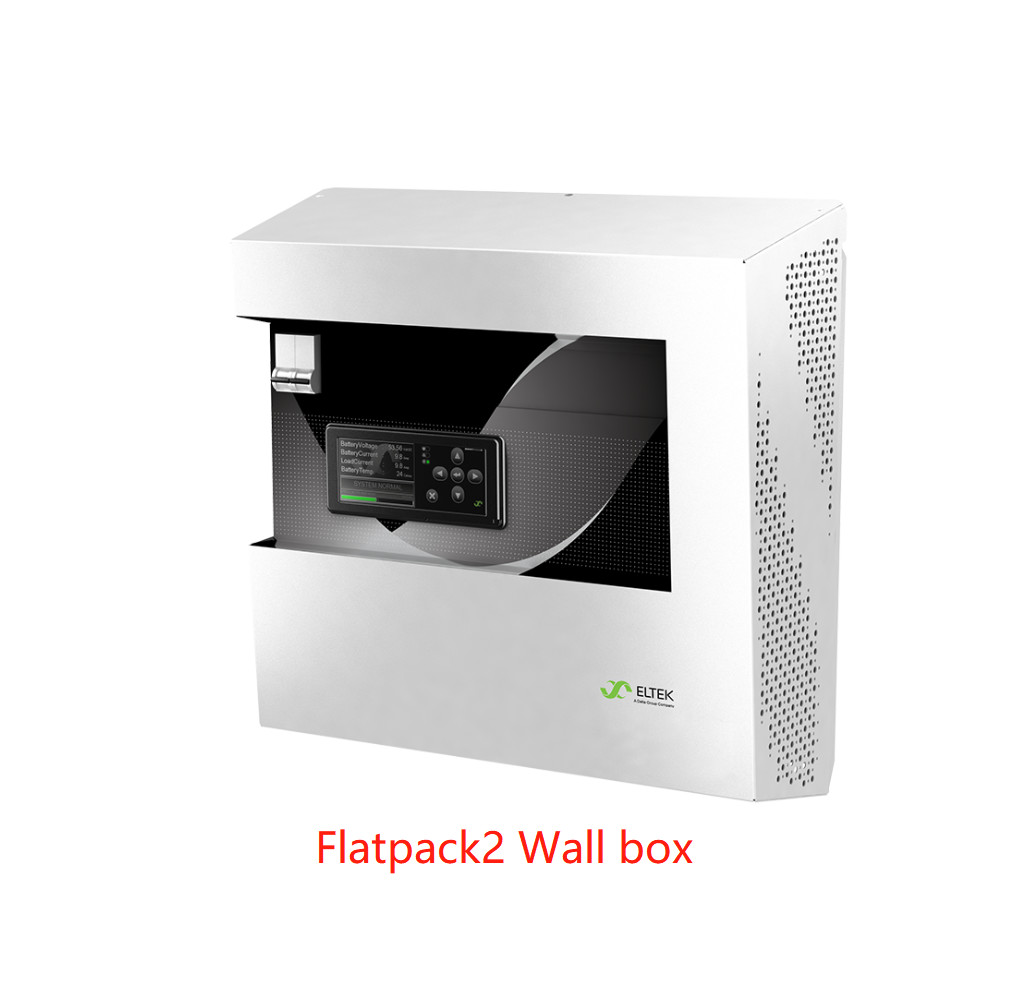

Eltek Flatpack2 Wall Box sistemi 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC e 125 VDC
A seconda del raddrizzatore selezionato, l'uscita DC del sistema può essere una delle seguenti: 24V/40-168 A, 48V/15-83 A, 110V/10-34A.
Il suo design compatto e la semplice installazione lo rendono un potente pacchetto di alimentazione DC a parete. L'ampio intervallo di uscita DC del raddrizzatore lo rende adatto al funzionamento in parallelo con tutti i tipi di batterie stazionarie, inclusi piombo-acido o nichel-cadmio.
Caratteristiche principali
- Design compatto (L452 x P200 x A450mm)
- Alimentazione bulk o distribuzione integrata
- Controller digitali (display a colori TFT da 3,2” per eccellenti caratteristiche di monitoraggio e regolazione, inclusa l'interfaccia Ethernet e Web per il monitoraggio remoto)
- Installabilità unica (il coperchio anteriore rimovibile offre un facile accesso per l'installazione e i collegamenti)
- Marcato CE, riconosciuto UL per l'installazione in tutto il mondo
Parametri:
| SPECIFICHE TECNICHE |
|
Modello |
Alimentazione bulk 24-60V |
Alimentazione bulk 110V |
2 - poli dist. 24 - 110V |
1 - poli dist. -48V |
|
|
Codice articolo |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
DATI DI INGRESSO |
|
|
|
|
|
|
Tensione (intervallo) |
85 - 300 VCA |
|
|
Alimentazione CA singola |
• |
• |
• |
• |
|
|
Alimentazione CA singola con SPD (OVP Classe 2) |
- |
- |
• |
• |
|
|
Alimentazione CA doppia (per raddrizzatore individuale) |
- |
- |
• |
• |
|
|
Interruttore di ingresso consigliato |
16A per 1 raddrizzatore FP2 nel sistema o 2 raddrizzatori FP2 con alimentazione individuale 25A per 2 raddrizzatori FP2 nel sistema |
|
|
Protezione |
Fusibile individuale nei moduli raddrizzatori |
|
|
Collegamento |
Direttamente sull'interruttore automatico di ingresso, fino a 25mm2
Morsettiera PE, max 10 mm2e capicorda M5 direttamente al telaio
|
|
|
DATI DI USCITA |
|
|
|
|
|
|
Tensione (predefinita) |
24-60 VCC |
110-125 VCC |
24-110 VCC |
- 48 VCC |
|
|
NiCad, numero di celle supportate |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
|
Pb, numero di celle supportate |
12-30 |
54-60 |
54 |
24 |
|
|
Potenza (massima) @ ingresso nominale |
4000 W |
|
|
Corrente (massima) @ ingresso nominale |
Vedere la pagina precedente o la scheda tecnica del raddrizzatore Flatpack2 applicabile |
|
|
Uscita bulk non protetta |
• |
• |
- |
- |
|
|
Uscite batteria protette |
- |
- |
2 x 2 poli (16 - 63 A) |
3 x 1 polo (16 - 63A) |
|
|
Uscite di carico protette |
- |
- |
3(42)) x 2 poli (6 - 63A) |
112)) x 2 poli (6 - 63A) |
|
|
Shunt e disconnessione batteria integrati |
- |
- |
- |
200A |
|
|
Collegamento |
Terminali, max
35mm2
|
Terminali, max
35mm2
|
Direttamente sull'interruttore automatico di ingresso, fino a 25mm2 |
|
|
Protezione in uscita nei raddrizzatori |
FET OR-ing di blocco o fusibile, a prova di cortocircuito e protezione da alta temperatura |
|
|
CONTROLLO E MONITORAGGIO |
|
|
|
|
|
|
Unità di monitoraggio |
Smartpack 2 |
|
|
Funzionamento locale |
Display e tasti, interfaccia WEB tramite browser standard utilizzando WebPower |
|
|
Funzionamento remoto |
WebPower (Interfaccia WEB, protocollo SNMP ed e-mail) |
|
|
Relè di allarme (Collegamento: morsetto ≤ 1,5 mm2) |
6 x Contatti di commutazione liberi da potenziale (NO, NC, C) [Max 75V/ 2A/ 60W] |
|
|
Ingressi |
6 x Configurabili (digitali, analogici) e 3 temperature |
|
|
Misurazioni di corrente |
Corrente del raddrizzatore e, se viene utilizzato lo shunt della batteria; corrente della batteria e corrente di carico |
|
|
|
Allarmi |
Allarmi di bassa e alta tensione di uscita (livelli minori e maggiori), allarme di guasto a terra, allarme di temperatura, allarme di interruzione di rete, allarmi di capacità residua/bassa qualità della batteria, allarme di intervento dell'interruttore della batteria/carico e molto altro |
|
|
ALTRE SPECIFICHE |
|
|
|
|
|
|
Isolamento |
3,0 kVCA- ingresso-uscita
1,5 kVCA- ingresso-terra
0,5 kVCC- uscita-terra3)
|
|
|
Temperatura di esercizio |
-40 a +45°C (-40 a +113°F), umidità 5 - 95% UR senza condensa
La potenza in uscita si riduce alle alte temperature, vedere la scheda tecnica per il raddrizzatore applicabile
|
|
|
Classe di protezione |
IP21, (IP22, con coperchio aggiuntivo PN: 298484) |
|
|
Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa |
|
|
Dimensioni[LxAxP] / Peso |
452 x 450 x 200mm (17,8 x 17,7 x 7,9”) / 13 kg (1 modulo) 15 kg (2 moduli) |
|
|
STANDARD DI PROGETTAZIONE |
|
|
|
|
|
|
Sicurezza elettrica |
EN 60950-1-3rdedizione |
|
|
EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Ambiente |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) A seconda della configurazione dell'ingresso CA
3) 1,5 kVCAper Wallbox con raddrizzatori Flatpack2 da 110 V
|
