Eltek 380V ai sistemi Flatpack2 DCDC 380/48 3000 del convertitore cc-cc 54V LEI 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V - 54 sistemi Flatpack2 DCDC 380/48 3000 del convertitore cc-cc di V LEI 36KW 72KW (CDT31242.xxx CDT32442.xxx)

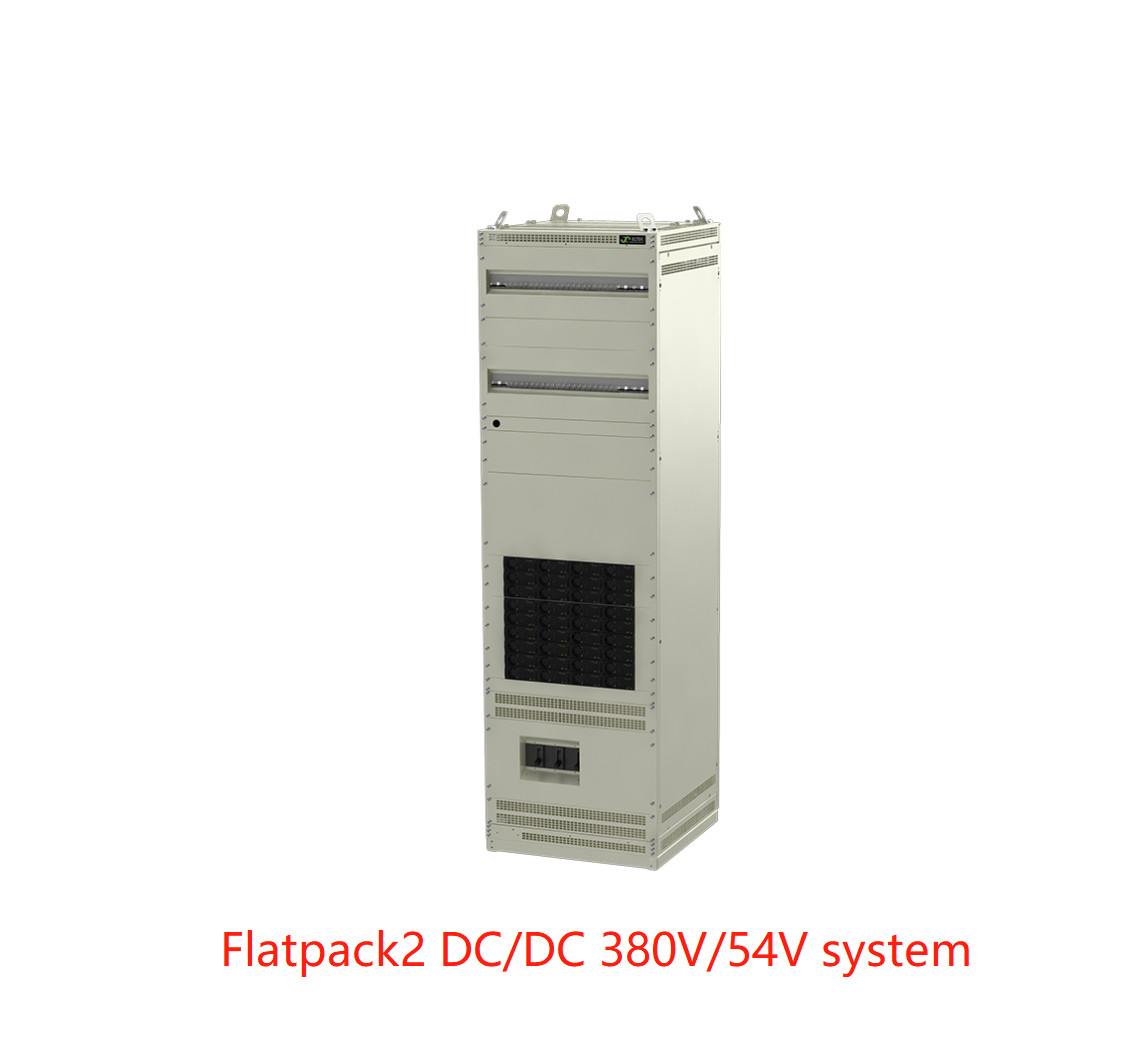

Sistema di Flatpack2 DC/DC 380V/54V
Facendo uso del Flatpack2 DC/DC 380V/48V 3000W modulo con dell'l'unità ricca di caratteristica del controllo Smartpack2 e di monitoraggio di Eltek permette ai siti di trarre giovamento dall'utilizzazione dei 380 VCC come tensione della trasmissione.
Per un'alternativa competitiva ad UPS tradizionale nei centri dati, o per le centrali elettriche centrali nelle espansioni del sito delle Telecomunicazioni.
La punta del progresso d'integrazione, i moduli eccellenti del convertitore di alta efficienza con l'unità ricca Smartpack2 di controllo della caratteristica di Eltek, la centrale elettrica di rendimento elevato Flatpack2 DC/DC 380V/54V converte la tensione del bus da 380 VCC giù in 54 VCC regolato con un'efficienza del modulo di 98.2%.
Caratteristiche fondamentali
la l ha introdotto la protezione
l versatilità
l scalabilità
l modulare – configurazione come il vostro carico si sviluppa
l alta efficienza eccellente ()
l regolatore di Smartpack2
l pluggable caldo
l 50-55 VCC di uscita regolabile
la l la ha brevettata la tecnologia
APPLICAZIONI
Le TELECOMUNICAZIONI
• Espansioni dell'ufficio centrale delle Telecomunicazioni
• Aggiornamenti del sito di alto potere
CENTRI DATI
• Conversione da 380 VCC (260-400 VCC) a 50-55 VCC
• Facilità di Colocation
• Sostituzione di pianta di UPS+VDC
Parametri:
| |
| Modello |
un sistema di 36 chilowatt |
un sistema di 72 chilowatt |
un sistema di 108 chilowatt |
| Numero del pezzo |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| DATI INTRODOTTI |
| Tensione (raggio d'azione) |
260 - 400 VCC |
| Corrente massima |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Protezione (livello del modulo) |
Fusibile, arresto quando VIN è fuori portata |
| Protezione (livello del gabinetto) |
1x 160 un MCCB |
2x 160 un MCCB |
3x 160 un MCCB |
| DATI PRODOTTI |
| Tensione (difetto) |
54,5 VCC |
| Tensione (gamma regolabile) |
50 - 55 VCC |
| Potere massimo, input nominale |
36 chilowatt |
72 chilowatt |
108 chilowatt |
| Corrente massima, @VOUT = 50 VCC |
720 A |
A 1440 |
2160 A |
| Divisione corrente |
± 5% della corrente massima da 10 al carico di 100% |
| Regolazione del voltaggio statica |
± 0.5% dal carico di 100% – di 0 e dall'input nominale |
| Regolazione del voltaggio dinamica |
± 5.0% per 10 variazioni del carico di 90- o di 90% 10%, tempo di regolamento < 50="" ms="">
|
| Uscite di CC |
Fino 2x 30 ai modi ≤63 Un MCB fino 2x 20 ai modi ≤125 Un MCB |
| Protezione |
Arresto di sovratensione; prova di cortocircuito; temperatura elevata; limitazione corrente di afflusso alimentabile caldo; FET del giunto circolare |
| Ulteriore informazione |
Vedi Flatpack2 DCDC 380V 48V 3000W LEI scheda |
| CONTROLLO E MONITORAGGIO |
| Unità di monitoraggio |
Smartpack2 |
| Operazione locale |
Esposizione e chiavi, interfaccia di WEB via il browser standard |
| Operazione a distanza |
Interfaccia di WEB; MODBUS; Protocollo ed email dello SNMP |
|
Allarmi
|
Gli allarmi bassi & ad alto rendimento di tensione (livelli secondari ed importanti), l'allarme del guasto a terra, l'allarme della temperatura, l'allarme del guasto delle condutture, interruttore del carico hanno scattato l'allarme e molto più. |
| Ulteriore informazione |
Si veda la scheda Smartpack2 |
| ALTRE SPECIFICHE |
| Efficienza di punta |
98.2% |
|
Isolamento
|
kVDC 4,2 – input ed uscita
2,2 kVDC – terra dell'input
0,5 kVDC – terra dell'uscita
|
| Temperatura di funzionamento |
°C -20 - +45 (- un potere possibile di 4 - +113 °F) che riduce le imposte superiore 40 al °C (°F) 104 |
| Temperatura di stoccaggio |
°C -40 - +85 (- °F) 40 - +185 |
| Umidità |
RH di 95% – di 5, senza condensazione |
| Dimensioni [WxHxD] |
600 x 2000 x 600 millimetri (23,62 x 78,74 x 23.62") |
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica |
IEC/EN 60950-1: 2013 |
|
Contabilità elettromagnetica
|
61000-6-1:2007 di IEC/EN,
61000-6-2:2005 di IEC/EN,
61000-6-3:2007 DI IEC/EN + A1: 2011, 61000-6-4:2007 DI IEC/EN + A1: 2011, en 300 del ETSI 386 v2.1.1: 2016
|
|
Ambiente
|
Provato conformemente a:
En 300 del ETSI 019-2-1 v2.2.1: 2014 (classe 1,2);
En 300 del ETSI 019-2-2 v2.3.1: 2013 (classe 2,3);
En 300 del ETSI 132-3-1 v2.1.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE)
Le condizioni operative normali secondo la clausola 4,2 di 62040-5-3:2016 di IEC/EN, altre condizioni di gestione secondo la clausola 4,3 devono consigliarsi.
|
| 1) Viste del Governo indicate senza porte. |
