Sistema Eltek Rectiverter Indoor Scalabile 18kva 36kva 54kva 72kva con ingresso AC singolo (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Il sistema indoor Rectiverter scalabile fornisce alimentazione di backup AC per carichi a 400 VAC trifase o 230 VAC monofase e alimentazione a 48 VDC per la ricarica della batteria e carichi DC opzionali
Sistema Scalabile Rectiverter 18-72 kVA
I sistemi sono disponibili in tre configurazioni con potenza di uscita AC massima fino a 36, 54 o 72 kVA. Le distribuzioni AC sono integrate nell'armadio con possibili interruttori di carico trifase o monofase.
In combinazione con l'uscita AC, il sistema può anche alimentare carichi DC fino a 57,6 kW con distribuzione DC integrata per carichi -48 VDC.
Caratteristiche principali
l Ingresso 400 VAC trifase (Y)
l Uscita 400 VAC trifase (Y)
l Ingresso/uscita 48 VDC
l Max 72 kVA / 57,6 kW uscita AC
l Max 57,6 kW uscita DC
l Distribuzione AC
l Opzione di distribuzione DC
l Opzione bypass manuale
l Fino a 4 stringhe di batterie
l Tecnologia di trasferimento integrata
l Capacità di sovraccarico del 150%, 15S
l Corrente di intervento rapido del 600% 20 ms
l Hot pluggable
l Controller Smartpack2
l Funziona in parallelo con i raddrizzatori Flatpack2
l Conformità globale
l Tecnologia HE brevettata
APPLICAZIONI
TELECOMUNICAZIONI-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema di antenne distribuite
· Banda larga
· Stazioni base radio/siti cellulari
INFRASTRUTTURE FERROVIARIE E METROPOLITANE
· Controllo e protezione
· Segnalazione
· GSM-R
· Sistemi di sicurezza
UTILITIES ELETTRICHE
· Controllo e protezione
Sistema SCADA
Parametri:
|
Sistema Scalabile 18-72 kVA, ingresso singolo
|
| Modelli / informazioni per l'ordine |
36 kVA |
54 kVA |
72 kVA |
| Famiglia di prodotti |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| DATI USCITA AC |
| Tensione (predefinita) / (intervallo regolabile)1) |
|
400 VAC trifase (Y) / 346-415 VAC |
| Frequenza (modalità inverter predefinita) |
|
|
50 Hz (adattiva) |
|
| Frequenza (modalità inverter impostabile) |
|
50Hz, 60Hz o ultima sincronizzata 50/60Hz (adattiva) |
| Potenza massima (continua / sovraccarico (<15s) ) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Corrente massima/fase (sovraccarico continuo(<15s)) |
52ARMS / 69,6ARMS |
78ARMS / 104,4ARMS |
104ARMS / 139,2ARMS |
| Corrente (massima) Intervento rapido/fase (20ms) |
256A (6 x nominale) |
380A (6 x nominale) |
512A (6 x nominale) |
| Hold up (Calo di tensione) (prima di passare alla batteria) |
|
|
> 5 ms a pieno carico |
|
| THD |
|
|
< 1,5 % a carico resistivo |
|
|
Caratteristiche di uscita
|
Modulo: Fusibile in L e N, Hot pluggable
Distribuzione AC a 1 o 3 poli (collegamento diretto su MCB o MCCB)
Capacità massima dell'interruttore in base all'interruttore massimo consigliato per il modulo rectiverter
|
| DATI USCITA DC |
| Tensione (predefinita) / (intervallo regolabile) |
|
|
53,5 VDC / 43 - 58 VDC |
|
| Potenza (massima @ingresso nominale) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Corrente (massima @VOUT ≤ 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| Tempo di mantenimento, potenza massima in uscita |
|
|
>10ms; VOUT > 41 VDC |
|
| Caratteristiche di uscita |
|
A prova di cortocircuito, Spegnimento per sovratensione |
| DATI INGRESSO |
| Tensione di ingresso AC (3 fasi Y) |
|
|
320-475 VAC, |
|
| Corrente AC/fase (a seconda del tipo di modulo) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| Frequenza (predefinita: intervallo di sincronizzazione) |
|
|
47-53 & 57-63 Hz |
|
| Frequenza (impostabile: intervallo di sincronizzazione) |
|
|
47-53 Hz, 57-63 Hz o entrambi (adattiva) |
| Fattore di potenza / THD |
|
|
> 0,99 al 50% di carico o più /< 3,5% |
| Tensione DC nominale / intervallo esteso (senza sovraccarico)3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| Corrente DC (massima)/ durante il sovraccarico (15s) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Caratteristiche di ingresso |
|
Modulo: Fusibile in L e N, Hot pluggable, Varistore, Hot pluggable
Morsetti a vite individuali per ingresso AC 120 mm2 per L1-L3, N e PE
|
| INTERRUTTORE BATTERIA |
| Interruttore batteria a 1 polo |
|
2*Supporto TPS 2 (800-1600 A) o 4*Supporto TPS 00 (250-600 A) |
| OPZIONI |
| Distribuzione DC (collegamento diretto sull'interruttore) |
1-125 A, interruttore MCB a 1 polo (max 30 pezzi 18 mm, max 20 pezzi 27 mm) |
| Distribuzione DC (uscita bulk) |
|
|
2*600 A (2*Supporto TPS 00 250-600 A) |
| Interruttore di bypass manuale |
|
|
2*200 A |
|
| LVBD (1 polo) |
|
|
1800 A |
|
| ALTRA SPECIFICA |
| Efficienza |
>96% (modalità rete (AC/AC e AC/DC)), >94% (modalità inverter (DC/AC)) |
| Classe di protezione |
IP 20 |
|
|
|
| Connessione |
Connessione superiore o inferiore |
|
|
| Temperatura di esercizio |
-40 a +55°C (-40 a +131°F), umidità 5 - 95% UR senza condensa |
| Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni[LxPxH] / Peso |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
|
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
EN 60950-1, EN 62040-1 Sicurezza UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Le normali condizioni operative devono essere conformi a IEC/EN 62040-3:2011 clausola 4.1 Conformità RoHS (2011/65/UE) e RAEE (2002/96/CE)
|
|
1) Gli intervalli di tensione di uscita sono configurati in fabbrica e hanno una codifica individuale nel telaio superiore
3) 40 - 45 VDC: prestazioni ridotte - nessun aumento di potenza e aumento della THD di tensione sull'uscita AC.
|
2) Il carico AC ha la priorità. MassimodisponibileLa potenza e la corrente di uscita DC dipendono dal carico AC istantaneo e dalla tensione di ingresso AC; ad esempio, massimo 800 W/16,7 A per modulo a piena potenza AC e ingresso nominale per 230 VAC.
4) Se la tensione DC scende al di sotto di 43 V, la corrente di ingresso può aumentare al di sopra di questo livello
|

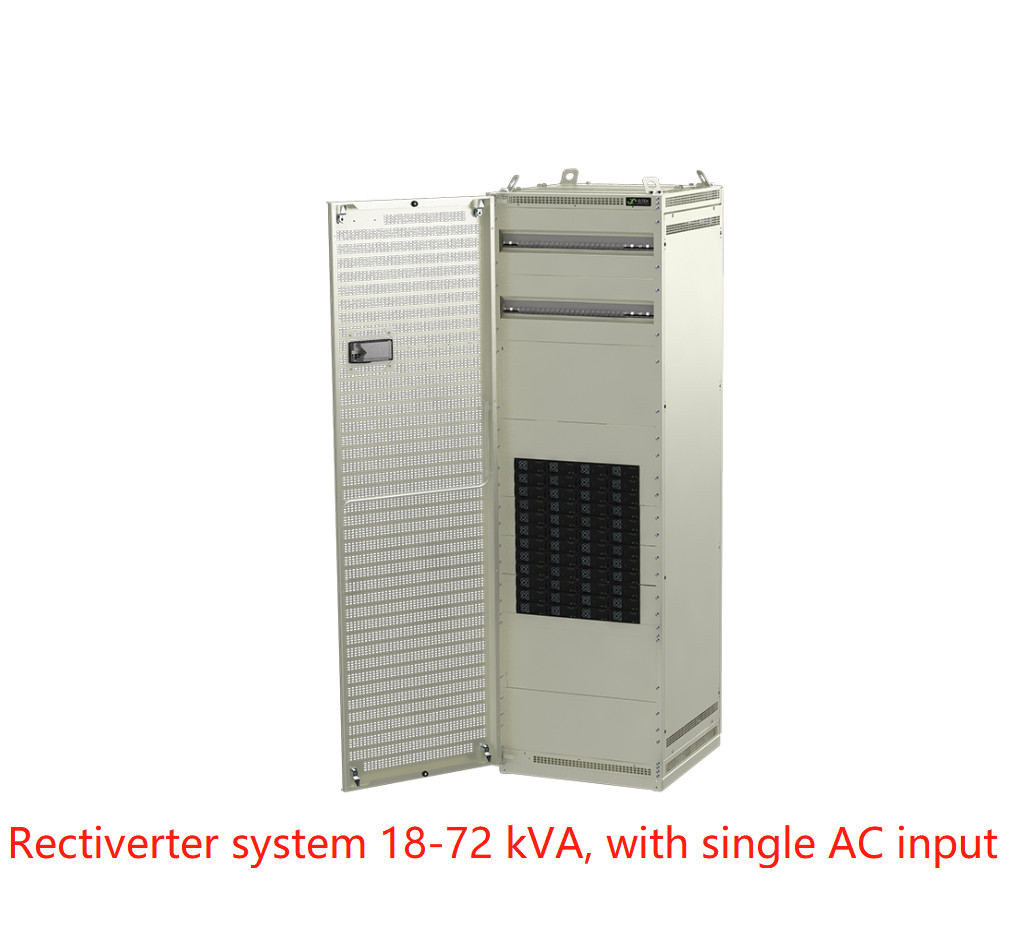

* L'armadio Rectiverter indoor con alimentazione AC e DC in un unico armadio

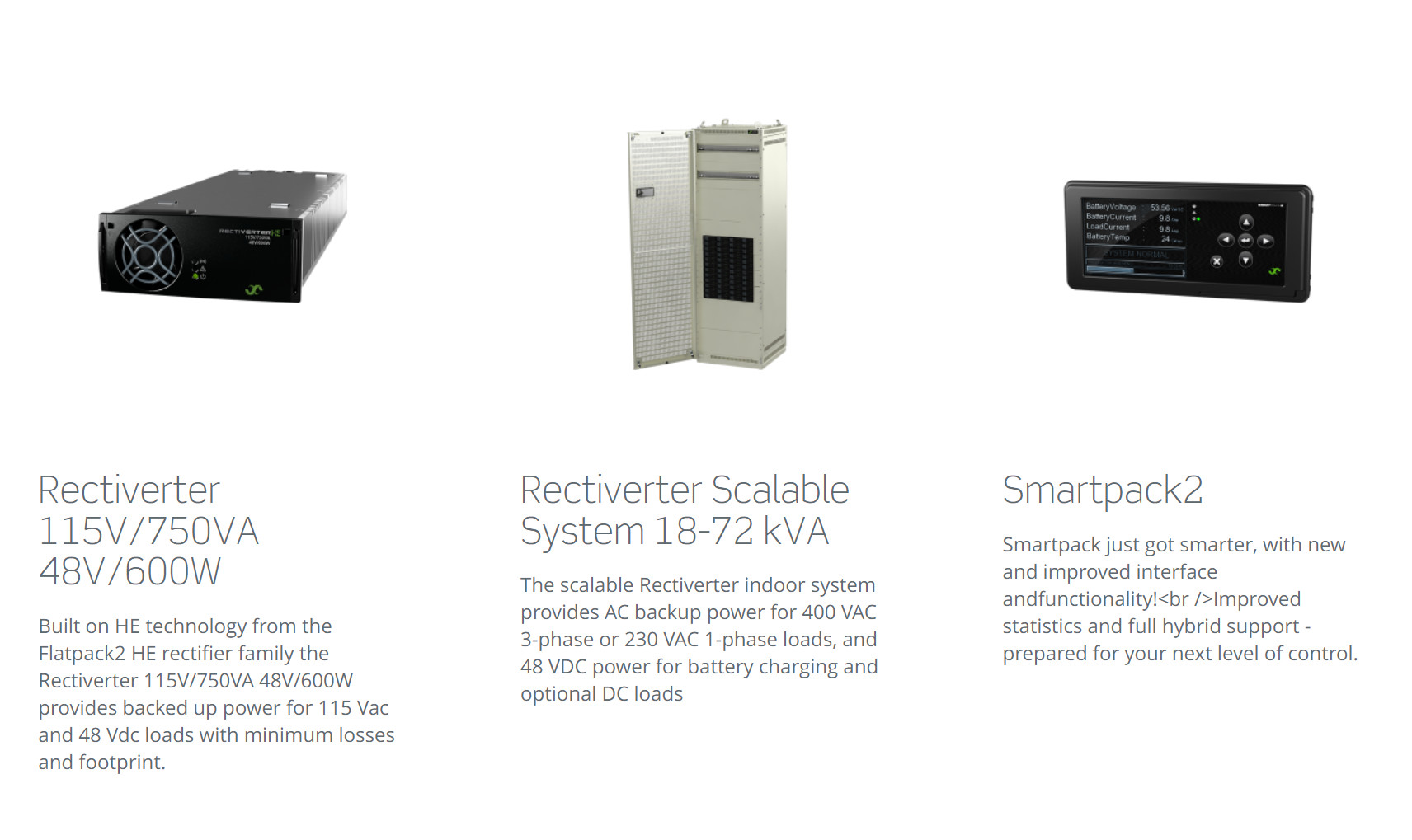

Prodotti correlati:
