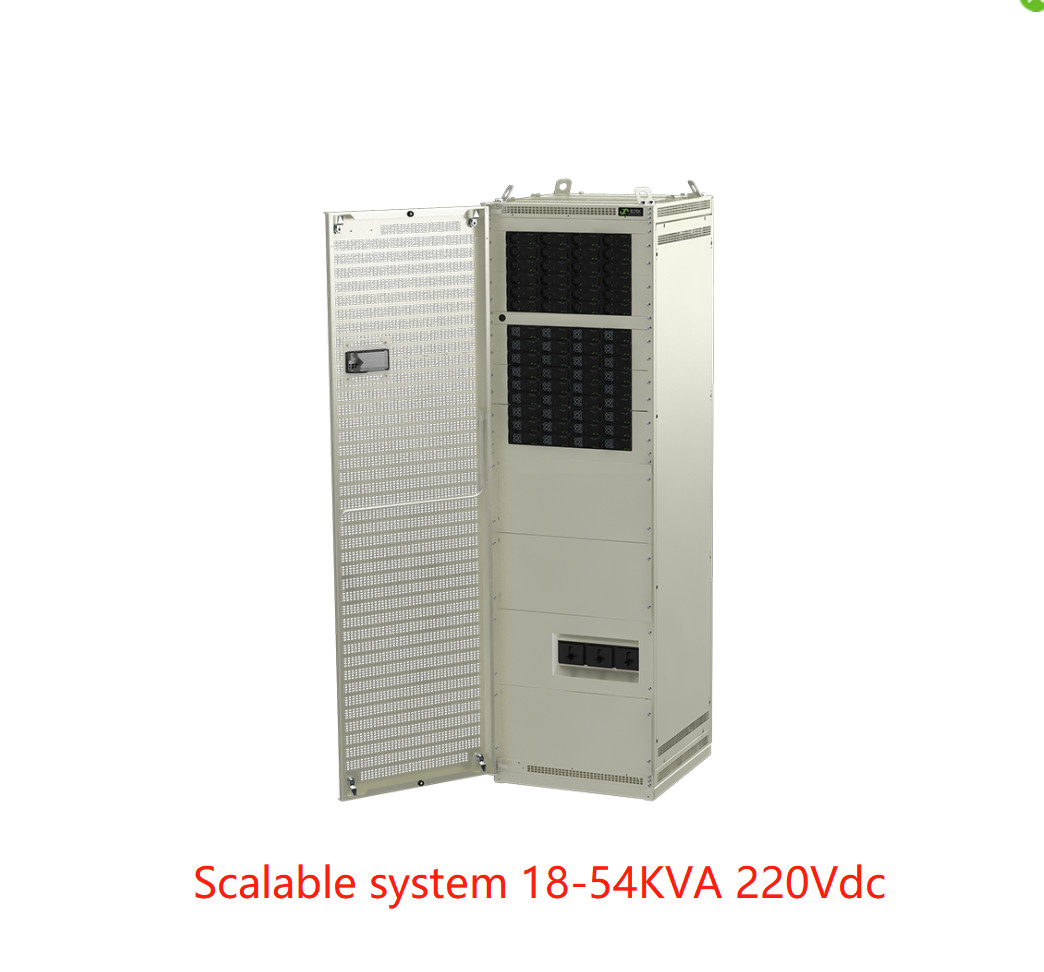

Potere di sostegno di CA del sistema evolutivo dell'interno 18-54KVA 220Vdc del sistema del rectiverter di Eltek per 400 VCA o 230Vac (CIEJ3643.4xxx)
Potere di sostegno di CA del sistema evolutivo dell'interno 18-54KVA 220Vdc del sistema del rectiverter di Eltek per 400 VCA o 230Vac (CIEJ3643.4xxx)
Il sistema dell'interno evolutivo di Rectiverter fornisce il potere di sostegno di CA per
VCC 220 ed i carichi fase di 1 i VCA 230 o trifase di 400 VCA di potere per la batteria
carico e carichi facoltativi di CC. L'uscita flessibile di CC può essere messa a
grande backup di batteria della ricarica con tempo di protezione fino a 10 ore.
Congiuntamente all'B-input facoltativo (input doppio di CA) elimina
abbia bisogno di per un ATS tradizionale (commutatore automatico di trasferimento). Dove il commutatore da A all'input di B
, è un'operazione senza cuciture senza
interruzione sul carico di CA
.
Congiuntamente all'B-input facoltativo (input doppio di CA) elimina l'esigenza di un ATS tradizionale (commutatore automatico di trasferimento). Dove il commutatore da A all'input di B, è un'operazione senza cuciture senza l'interruzione sul carico di CA.
Una volta configurato con l'input doppio di CA per uso come CA UPS, classifica come - VFI GLI ss 111 secondo en 62040-3
Caratteristiche fondamentali
l 400 VCA un input di 3 fasi (y)
l 400 VCA un'uscita di 3 fasi (y)
l ingresso/uscita di 220VDC
l 54 KVA massimo/43,2 chilowatt dell'uscita di CA
l 43,2 chilowatt massimi dell'uscita di CC
la l ha protetto l'uscita in serie di CA
l opzione di A+B (input doppio di CA)
l opzione manuale di esclusione
l fino a 4 corde della batteria
la l ha costruito nella tecnologia di trasferimento
l capacità di sovraccarico di 150%, 15S
l spettrografia di massa corrente 20 di viaggio rapido di 600%
l pluggable caldo

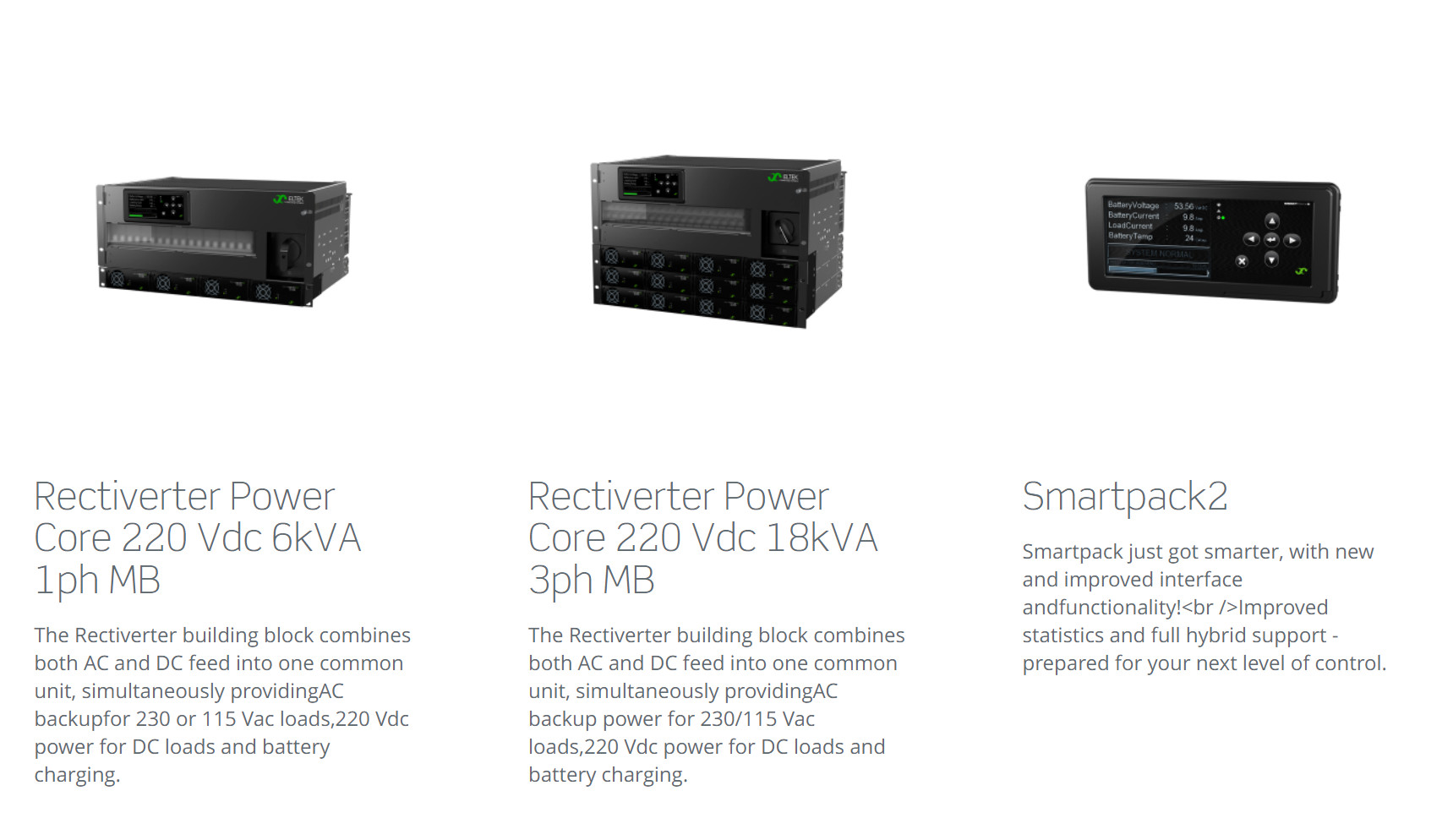

l regolatore di Smartpack2
la l funziona in parallelo con i raddrizzatori Flatpack2
l conformità globale
la l lo ha brevettato la tecnologia
Parametri:
| |
| Modelli/informazioni di ordinazione |
54 KVA + 48 chilowatt dell'Un-input |
54 KVA + 48 chilowatt dell'B-input |
| Famiglia di prodotto |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| IL CA HA PRODOTTO I DATI |
| Tensione)/((di difetto gamma regolabile) 1) |
|
400 fase di VCA 3 (y)/346-415 VCA |
| Frequenza (modo dell'invertitore di difetto) |
|
(Adattabile) 50 hertz |
| Frequenza (modo insieme-capace dell'invertitore) |
|
50Hz, 60Hz o ultimi 50/60Hz synced (adattabili) |
| Massimo di potere (continuo/sovraccarico (<15s>
| |
43,2 chilowatt (54)/72 KVA di KVA |
| Massimo/fase correnti (continua/sovraccarico (<15s>
| |
78ARMS/104,4ARMS |
| Viaggio/fase rapidi (massimi) correnti (20ms) |
|
380A (un termine nominale di 6 x) |
| Sostenga (immersioni di tensione) (prima della commutazione alla batteria) |
|
> spettrografia di massa 5 @ un carico di 43,2 chilowatt |
| THD |
|
< 1="">
|
| Caratteristiche dell'uscita |
Modulo: Fusibile nella L e nella N, pluggable caldo
100 Un MCCB, CA hanno prodotto i diversi terminali di vite 70 mm2 per L1-L3, N & PE
|
| LA CC HA PRODOTTO I DATI |
| Tensione)/((di difetto gamma regolabile) |
|
122,5 VCC/97 - 145 VCC |
| Potere (input massimo di @nominal) |
|
43,2 chilowatt 2) |
| Corrente (≤ massimo di @VOUT 48 VCC) |
|
400 A 2) |
| Ostacoli il tempo, massimo potenza di uscita |
|
>10ms; VOUT > 97 VCC |
| Caratteristiche dell'uscita |
|
Prova di cortocircuito, sopra l'arresto di tensione
La batteria ha introdotto il collegamento di /output al bullone M10
|
| DATI INTRODOTTI |
| Tensione in ingresso delle condutture di CA (3 fase Y) |
|
320-475 VCA, |
| CA corrente/fase (a tensione in uscita nominale) (secondo il tipo del modulo) |
92-138 ARMI 4) |
| Frequenza (difetto: gamma di sincronizzazione) |
|
47-53 & 57-63 hertz |
| Frequenza (insieme-capace: gamma di sincronizzazione) |
|
47-53 hertz, 57-63 hertz o entrambe (adattabile) |
| Fattore di potenza/THD |
|
> 0,99 al carico di 50% o a più/ < 3="">
|
| Termine nominale di tensione di CC/gamma estesa (nessun sovraccarico) 3) |
|
102 - 145 VCC/90 - 145 VCC |
| CC corrente (massimo) |
|
450 A A/648 durante il sovraccarico (15s) |
| Caratteristiche introdotte |
Modulo: Fusibile nella L e nella N, pluggable caldo, varistore, pluggable caldo
160 Un MCCB, CA hanno introdotto i diversi terminali di vite 70 mm2 per L1-L3, N & PE
|
| INTERRUTTORE DEL CARICO & DELLA BATTERIA |
| interruttore della batteria 2-pole |
|
2*MCCB 630 A |
1*MCCB 880 A |
| interruttore del carico 2-pole |
|
- |
1*MCCB 630 A |
| OPZIONI |
| potere massimo dell'B-input (con FP2 LUI, i raddrizzatori di 2 chilowatt) |
|
48 chilowatt |
| Commutatore di esclusione manuale |
|
2*160 A |
| L'ALTRA SPECIFICAZIONE |
| Efficienza |
>96% (modo delle condutture (AC/AC e AC/DC)), >94% (modo dell'invertitore (DC/AC)) |
| Classe di protezione |
IP 20 |
|
|
| Temperatura di funzionamento |
-40 a +55°C (- 40 - +131°F), umidità RH di 95% - di 5 senza condensazione |
| Temperatura di stoccaggio |
-40 a +85°C (- 40 - +185°F), umidità RH di 99% - di 0 senza condensazione |
| Dimensione]/peso [di WxDxH |
600 x 600x 2000mm (23,7 x 23,7 x 78,8")/300 chilogrammi (1100 libbre) |
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica |
En 60950-1, sicurezza dell'en 62040-1 UPS |
|
| Contabilità elettromagnetica |
En 300 del ETSI 386 V.1.6.1, parte 15 del FCC CFR 47
En 61000-6-1 /-2/-4/-5
|
|
|
Ambiente
|
En 300 019 del ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3)
Condizioni operative normali da essere secondo la clausola 4,2 di 62040-3:2011 di IEC/EN
Altre condizioni di gestione secondo la clausola 4,3 di 62040-3:2011 di IEC, devono essere 2011/65/EU consigliati (RoHS) & 2012/19/EU (WEEE)
|
|
1) Le gamme di tensione in uscita hanno configurato in fabbrica ed hanno diverso telaio superiore digitante
3) 90 - 102 VCC: prestazione riduttrice - nessun spinta di potere e tensione aumentata THD sull'uscita di CA.
|
2) Il carico di CA ha priorità. La CC disponibile massima potenza di uscita e corrente dipende da tensione in ingresso istantanea del carico di CA e di CA; cioè 28 massimi, corrente alternata di 8kW/260 A in pieno ed input nominale per 230VAC.
4) Se la tensione di CC è tirata inferiore a 97 V la corrente di ingresso può aumentare sopra questo livello
|
* il Governo dell'interno di Rectiverter con il caricare di CA &DC un gabinetto
