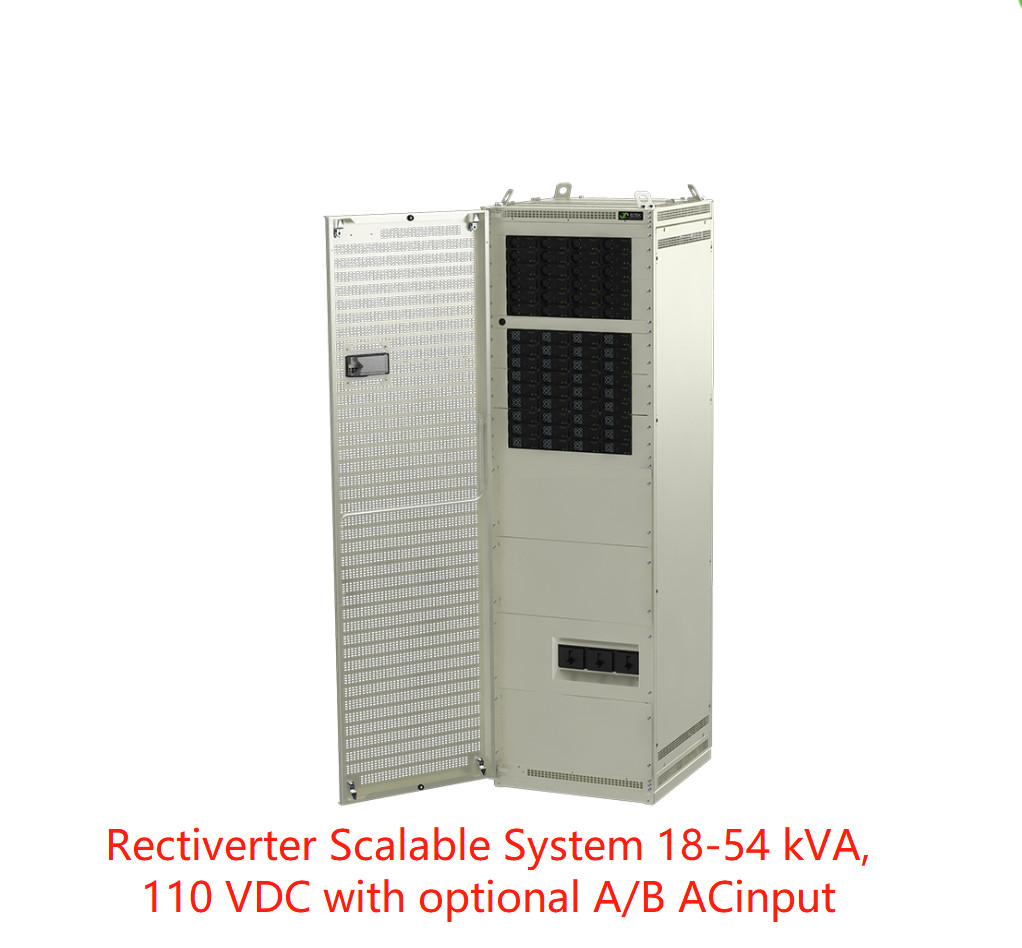

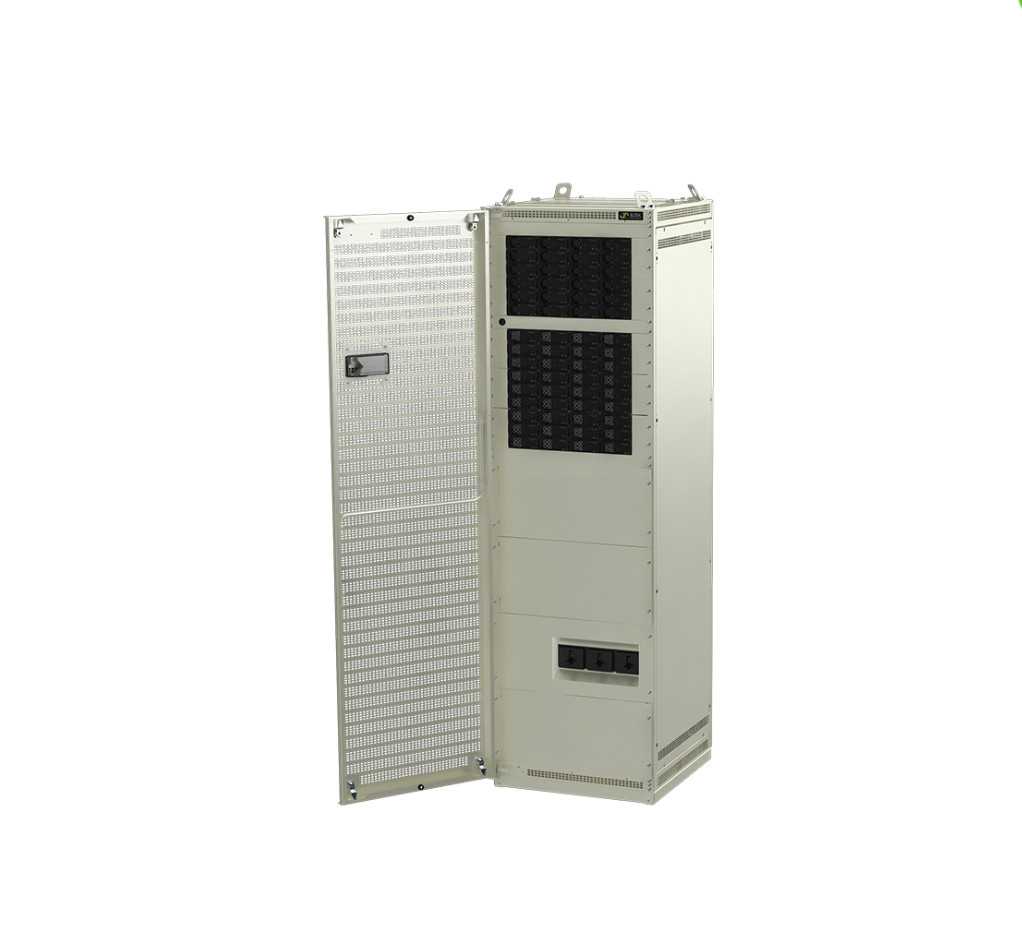

| Modelli / informazioni per l'ordine |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Famiglia di prodotti |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DATI DI USCITA AC |
| Tensione (predefinita) / (intervallo regolabile)1) |
|
400 VAC trifase (Y) / 346-415 VAC |
| Frequenza (modalità inverter predefinita) |
|
50 Hz (adattiva) |
| Frequenza (modalità inverter impostabile) |
|
50Hz, 60Hz o ultima sincronizzata 50/60Hz (adattiva) |
| Potenza massima (continua / sovraccarico (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Corrente massima/fase (continua / sovraccarico (<15s) ) |
|
78ARMS / 104,4ARMS |
| Corrente (massima) Intervento rapido/fase (20ms) |
|
380A (6 x nominale) |
| Hold up (cali di tensione) (prima di passare alla batteria) |
|
> 5 ms @ carico 43,2 kW |
| THD |
|
< 1,5 % a carico resistivo |
| Caratteristiche di uscita |
Modulo: Fusibile in L e N, Hot pluggable
MCCS 100 A, morsetti a vite individuali di uscita AC 70 mm2 per L1-L3, N e PE
|
| DATI DI USCITA DC |
| Tensione (predefinita) / (intervallo regolabile) |
|
122,5 VDC / 97 - 145 VDC |
| Potenza (massima @ingresso nominale) |
|
43,2 kW 2) |
| Corrente (massima @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Tempo di mantenimento, potenza massima in uscita |
|
>10ms; VOUT > 97 VDC |
| Caratteristiche di uscita |
|
A prova di cortocircuito, Spegnimento per sovratensione
Collegamento ingresso/uscita batteria al bullone M10
|
| DATI DI INGRESSO |
| Tensione di ingresso AC (trifase Y) |
|
320-475 VAC, |
| Corrente AC/fase (alla tensione di uscita nominale) (a seconda del tipo di modulo) |
92-138 ARMS 4) |
| Frequenza (predefinita: intervallo di sincronizzazione) |
|
47-53 e 57-63 Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
|
47-53 Hz, 57-63 Hz o entrambi (adattiva) |
| Fattore di potenza / THD |
|
> 0,99 a carico del 50% o superiore / < 3,5% |
| Tensione DC nominale / intervallo esteso (senza sovraccarico)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Corrente DC (massima) |
|
450 A / 648 A durante il sovraccarico (15s) |
| Caratteristiche di ingresso |
Modulo: Fusibile in L e N, Hot pluggable, Varistore, Hot pluggable
MCCB 160 A, morsetti a vite individuali di ingresso AC 70 mm2 per L1-L3, N e PE
|
| INTERRUTTORE BATTERIA E CARICO |
| Interruttore batteria a 2 poli |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Interruttore di carico a 2 poli |
|
- |
1*MCCB 630 A |
| OPZIONI |
| Potenza massima ingresso B (con FP2 HE, raddrizzatori da 2 kW) |
|
48 kW |
| Interruttore di bypass manuale |
|
2*160 A |
| ALTRA SPECIFICA |
| Efficienza |
>96% (modalità rete (AC/AC e AC/DC)), >94% (modalità inverter (DC/AC)) |
| Classe di protezione |
IP 20 |
|
|
| Temperatura di esercizio |
-40 a +55°C (-40 a +131°F), umidità 5 - 95% RH senza condensa |
| Temperatura di stoccaggio |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxPxH] / Peso |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
EN 60950-1, EN 62040-1 Sicurezza UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Le normali condizioni operative devono essere conformi alla clausola 4.2 di IEC/EN 62040-3:2011
Altre condizioni operative secondo la clausola 4.3 di IEC 62040-3:2011, devono essere comunicate 2011/65/EU (RoHS) e 2012/19/EU (WEEE)
|
|
1) Gli intervalli di tensione di uscita sono configurati in fabbrica e hanno una codifica individuale nel telaio superiore
3) 90 - 102 VDC: prestazioni ridotte - nessun aumento di potenza e aumento della THD di tensione sull'uscita AC.
|
2) Il carico AC ha la priorità. Massimo disponibile La potenza e la corrente di uscita DC dipendono dal carico AC istantaneo e dalla tensione di ingresso AC; ad esempio, massimo 28,8 kW/260 A a piena potenza AC e ingresso nominale per 230VAC.
4) Se la tensione DC viene abbassata al di sotto di 97 V, la corrente di ingresso potrebbe aumentare al di sopra di questo livello
|
