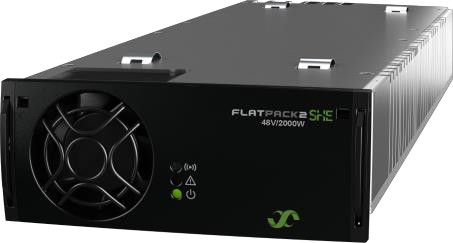

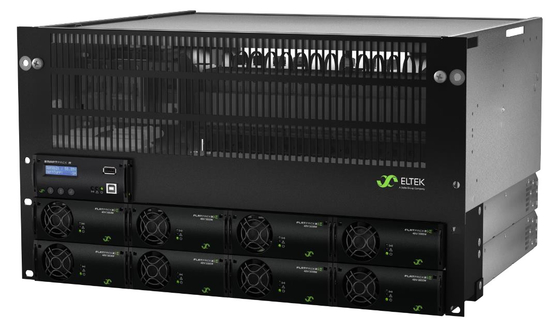

Eltek ha integrato la centrale elettrica 24V 5U/8U 300A/600A con il regolatore di Smartpack R ed il modulo di Flatpack2 48/1800HE
La combinazione di progettazione, di densità di potenza e di affidabilità redditizie rende al Flatpack2 una famiglia di prodotto che vero sta fuori e fornisce la disponibilità ineguagliabile della rete. T
versatilità del raddrizzatore Flatpack2 significa quello
può essere utilizzato in un'ampia varietà di applicazioni 48VDC e 24VDC attraverso il globo
APPLICAZIONI
LE TELECOMUNICAZIONI – MOBILI/RADIO
· Siti radiofonici delle cellule delle stazioni di base
· LTE/4G/WiMax
· Sistemi di antenne distribuiti
· Microonda
· Banda larga
LE TELECOMUNICAZIONI – RIPARATE
· Server/commutatori di telefonia
· Fibre ottiche/FTTx
· Microonda
· Cavo
· Banda larga
CARATTERISTICHE FONDAMENTALI
l · SISTEMA COMPLETO
l · REGOLATORE DI SMARTPACK R
l · CONTROLLO AVANZATO E
l MONITORAGGIO ATTRAVERSO PORTA ETHERNET
l · USB TIPO A UN OSPITE PER IL PLUGIN
l DISPOSITIVI (PER ESEMPIO WIFI; AZIONAMENTI ISTANTANEI)
l · USB SCRIVE LA B A MACCHINA PER CONTROLLO
l · ALTA EFFICIENZA ECCELLENTE
l RADDRIZZATORI
l · MODULI PLUGGABLE CALDI
l · POSIZIONI dell'INTERRUTTORE della BATTERIA 6X
l · LVBD
l · 18X DISTRIBUZIONE del CARICO MCB
l · LVLD (FACOLTATIVO)
l · 5U ad ALTEZZA 8U
l · APPROVAZIONI GLOBALI
Parametri:
| |
|
|
|
|
|
|
|
|
| MODELLO |
24VDC |
|
|
48VDC |
|
|
Numero del pezzo
(Centrale elettrica configurata delle Telecomunicazioni)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MODULO DI POTERE |
| Flatpack2 raddrizzatore 1) |
Flatpack2 24/1800 LUI |
|
Flatpack2 48/2000 LUI o LEI Flatpack2 48/3000 LUI o LEI |
| DATI INTRODOTTI |
| Tensione (gamma) |
85-300 VCA |
|
|
85-300 VCA (LUI modulo) 85-264 VCA (LEI modulo) |
| Frequenza |
45-66 hertz |
|
|
|
|
|
| Configurazione delle condutture |
Singolo 2)/1p230 VCA TN/3p400 VCA TN/1p230 VCA L'IT/3p230 VCA L'IT |
| Collegamento |
Blocchetti terminali, 16 mm2 massimi |
|
|
|
|
| DATI PRODOTTI |
| Tensione |
+24 VCC |
|
|
-48 VCC |
|
| Corrente (massimo) |
600 A |
|
|
600 A |
|
|
| DISTRIBUZIONE DELLA BATTERIA |
|
| Numero delle posizioni dell'interruttore della batteria |
6x 100 A |
|
|
|
|
|
| LVBD |
Difetto 300 A A/600 |
|
150 facoltativi A/500 A/600 A A/300 |
| DISTRIBUZIONE DI CARICO |
|
| Numero delle posizioni del carico MCB |
18x 18 millimetro o 9x 18 millimetro + 6x 27 millimetri |
|
|
|
| LVLD |
300 facoltativi A A/600 |
|
150 facoltativi A/500 A/600 A A/300 |
| Tipo dell'interruttore del carico |
BACCANO su rotaie, 18 millimetri ed ampio 27 millimetri (13 millimetri a richiesta) |
|
| CONTROLLO E MONITORAGGIO |
|
| Unità di monitoraggio e di controllo 3) |
Smartpack R |
|
|
|
|
|
| Input |
input di 6x Digital (per il controllo dell'attrezzatura esterna) |
|
| Uscite |
relè dell'allarme 6x |
|
|
|
|
|
| ALTRE SPECIFICHE |
|
| Isolamento |
3,0 kVAC – input da produrre
1,5 kVAC – input da interrare
0,5 kVDC – uscita da interrare
|
|
|
|
|
| Temperatura di funzionamento |
°C -40 - +60 [- °F 40 - +140] |
|
|
|
|
| Temperatura di stoccaggio |
°C -40 - +85 [- °F 40 - +185] |
|
|
|
|
| Dimensioni (W x D x H) 4) |
482 x 380 altezza di x H millimetri [19 x pollice 14,9 di x H] (H):
- 5U: [a 8,8 pollici] 222 millimetri
- 6U: [a 10,5 pollici] 267 millimetri
|
482 x 380 altezza di x H millimetri [19 x pollice 14,9 di x H] (H):
- 5U: [a 8,8 pollici] 222 millimetri
- 6U: [a 10,5 pollici] 267 millimetri
- 7U: [a 12,3 pollici] 311 millimetro
- 8U: [a 14 pollici] 356 millimetri
|
| Peso (a parte i moduli) |
Circa 5 chilogrammi [11 libbra] |
|
|
|
|
| NORME DI PROGETTAZIONE |
|
| Sicurezza elettrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| Contabilità elettromagnetica |
En 300 del ETSI 386 v1.3.2
En 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
En 300 019-2-1 (classe 1,2) /-2 (classe 2,3) /-3 (classe 3,2) del ETSI
EN 300 132-2 DEL ETSI
Condizioni operative normali secondo la clausola 4,2 di 62040-5-3:2016 di IEC. Altre condizioni di gestione secondo la clausola 4,3 di 62040-5-3:2016 di IEC, devono consigliarsi
|
|
1) Si veda la scheda del raddrizzatore Flatpack2 per i dettagli
2) Quando il sistema è configurato senza opzione del dispositivo di SPD
|
3) Si veda la scheda del regolatore di Smartpack R per i dettagli
4) La profondità minima raccomandata del gabinetto è [a 15,7 pollici] 400 millimetri
|
