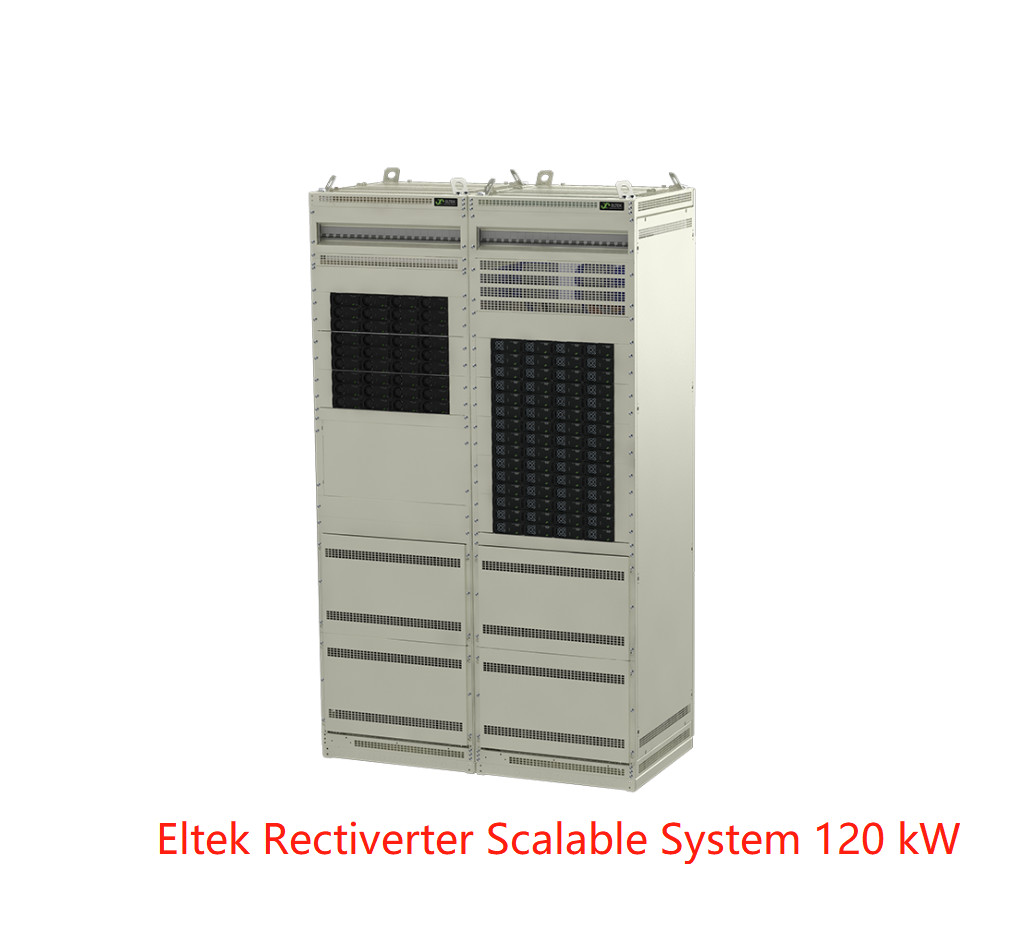

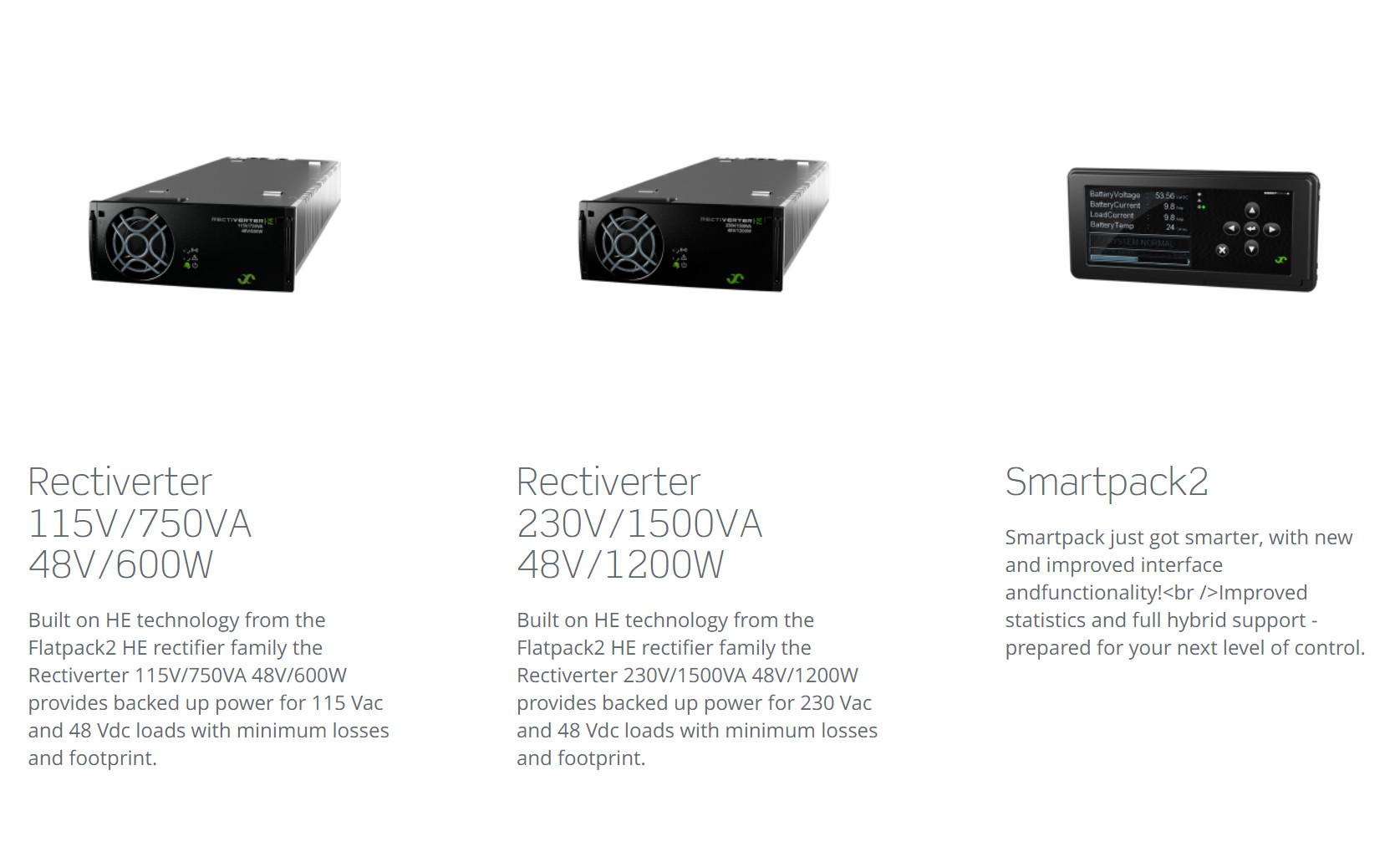

| Modelli / informazioni per l'ordinazione |
|
120 kW + 108 kW ingresso B |
| Famiglia di prodotti |
|
CDEJ6042.xxxx |
| DATI USCITA CA |
| Tensione (predefinita) / (intervallo regolabile)1) |
|
400 VAC 3 fasi (Y) / 346-415 VAC |
| Frequenza (modalità inverter predefinita) |
|
50 Hz (adattivo) |
| Frequenza (modalità inverter impostabile) |
|
50Hz, 60Hz o ultima sincronizzazione 50/60Hz (adattivo) |
| Potenza massima (continua / sovraccarico (<15s) ) |
|
72 kW (90 kVA) / 120 kVA |
| Corrente massima/fase (continua/sovraccarico (<15s)) |
|
130 BRACCI / 174 BRACCI |
| Corrente (massima) Scatto rapido/fase (20ms) |
|
640 A (6 x nominali) |
| Hold up (cali di tensione) (prima di passare alla batteria) |
|
> 5 ms a 72 kW di carico |
| THD |
|
< 1,5 % con carico resistivo |
|
Funzionalità di uscita
|
Modulo: fusibile in L e N, inseribile a caldo
Distribuzione CA a 1 o 3 poli (collegamento diretto su MCB)
Capacità massima dell'interruttore in base all'interruttore massimo consigliato per il modulo raddrizzatore
|
| DATI DI USCITA CC |
| Tensione (predefinita)/(intervallo regolabile) |
|
53,5 V CC / 43 - 58 V CC |
| Potenza (massima @input nominale) |
|
72 kW2) |
| Corrente (massima @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Tempo di attesa, massima potenza di uscita |
|
>10 ms;VOUT > 41 V c.c |
| Funzionalità di uscita |
|
A prova di cortocircuito, spegnimento per sovratensione |
| DATI IN INGRESSO |
| Tensione di ingresso della rete CA (trifase Y) |
|
320-475 VCA, |
| Corrente CA/fase (alla tensione di uscita nominale) (a seconda del tipo di modulo) |
140-240 BRACCI 4) |
| Frequenza (impostazione predefinita: intervallo di sincronizzazione) |
|
47-53 e 57-63Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
|
47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza/distorsione armonica totale |
|
> 0,99 al 50% di carico o più / < 3,5% |
| Tensione CC nominale / campo esteso (senza sovraccarico)3) |
|
45 - 58 VCC / 40 - 45 VCC |
| Corrente CC (massima) |
|
1920 A / 2700 A in sovraccarico (15s) |
| Funzionalità di input |
|
Modulo: fusibile in L e N, inseribile a caldo, varistore, inseribile a caldo
Terminali a vite singoli ingresso CA 150 mm2 per L1-L3, N e PE
|
| STACCA BATTERIA |
| staccabatteria unipolare |
2*Supporto TPS 2 (800-1600 A) |
4*Supporto TPS 00 (250-600 A) |
| OPZIONI |
| Potenza massima ingresso B (con raddrizzatori FP2 HE, 2 kW) |
|
72kW |
| Potenza massima ingresso B (con raddrizzatori FP2 HE, 3 kW) |
|
108 kW |
| Distribuzione CC (collegamento diretto sull'interruttore) |
|
1-125 A, interruttore a 1 polo (max 30 pz 18 mm, max 20 pz 27 mm) |
| LVBD (1 polo) |
|
1800 d |
| ALTRA SPECIFICA |
| Efficienza |
>96% (modalità rete (AC/AC e AC/DC)), >94% (modalità inverter (DC/AC)) |
| Classe di protezione |
PI 20 |
|
|
| Temperatura di esercizio |
da -40 a +55°C (da -40 a +131°F), umidità 5 - 95% RH senza condensa |
| Temperatura di conservazione |
da -40 a +85°C (da -40 a +185°F), umidità 0 - 99% RH senza condensa |
| Dimensioni[LxPxA] / Peso |
1200 x 600 x 2000 mm (23,7 x 23,7 x 78,8") / 300 kg (1100 libbre) |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica |
Sicurezza UPS EN 60950-1, EN 62040-1 |
|
| CEM |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1/-2/-3/-4, EN62040-2
|
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Condizioni operative normali conformi a IEC/EN 62040-3:2011 clausola 4.1 RoHS (2011/65/EU) e WEEE (2002/96/EC) conformi
|
|
1) Intervalli di tensione di uscita configurati in fabbrica e con codifica individuale nello chassis superiore
3) 40 - 45 VDC: prestazioni ridotte - nessun boost di potenza e aumento del THD di tensione sull'uscita AC.
|
2) Il carico AC ha la priorità.MassimodisponibileLa potenza e la corrente di uscita CC dipendono dall'istante
carico CA e tensione di ingresso CA;ovvero massimo 48 kW/1000 A a piena potenza CA e ingresso nominale per 230 V CA.
4) Se la tensione CC viene portata al di sotto di 43 V, la corrente di ingresso può aumentare al di sopra di questo livello
|
