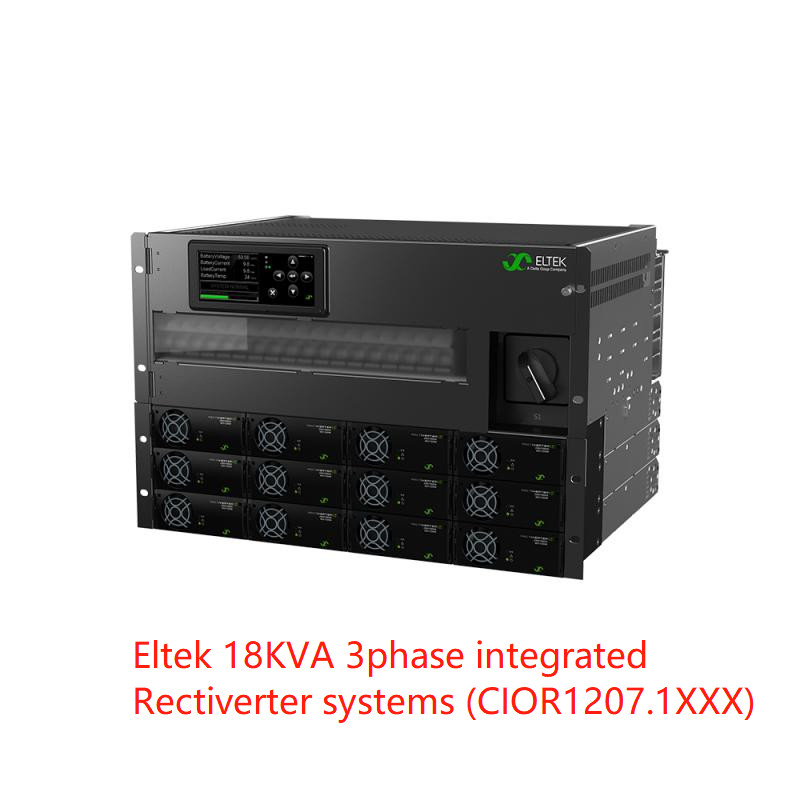

Corpo di alimentazione Eltek Rectiverter 110 VDC 18 kVA 1h o 3h Fino a 18Kva AC e 14,4kw 110Vdc di uscita (parte n. CIOR1207.1xxx)
Applicazioni:
Il sistema integrato del raddrizzatore 2U da 19 pollici può essere utilizzato come sistema autonomo con uscita di massa AC & DC in applicazioni industriali in cui è necessario un supporto di 230 / 115Vac e 110Vdc.
La potenza di uscita totale sia per il CA che per il CC è limitata a un totale di 8 kW, i limiti di uscita del CA e del CC possono essere impostati in base al carico collegato,dove il limite per il carico CA è fissato a 6kVA al massimo e per il carico CC a 4KW al massimo 8KW.
Come opzioni aggiuntive, la misurazione e la segnalazione possono essere ampiamente estese con i nodi CAN del monitor I/Q o del monitor Flexi.
TELECOM-MOBILE/wireless
· LTE/4G/WiMAX
· Sistema di antenne distribuite
· banda larga
· Stazioni base radio/siti cellulari
Servizi energetici
· Interruttori a bassa e alta tensione
· Stazioni di trasformatori e di sottostanze
· Controllo e protezione
· Sistema SCADA
Infrastrutture ferroviarie e metropolitane
· Controllo e protezione
· Segnalazione
Caratteristiche chiave:
- L Progettazione compatta e semplice installazione
- L'ingresso e l'uscita monofase 230 o 115VAC
- Input e output di 48 Vdc
- L Fino a 4 moduli rettificatori
- l 8KW di potenza totale AC+DC
- l Max 6kVA di potenza CA
- l Max 4KW/ 8KW di uscita CC
- Opzioni di distribuzione AC a 1 o 2 poli
- L'opzione di distribuzione DC a polo 1
- L costruito in tecnologia di trasferimento
Dati tecnici:
| |
| Modelli/informazioni d'ordine 24 kW, 230 V 1 ora |
24 kW, 400 V 3h |
| Famiglia di prodotti CIOR1207.1xxx |
| Dati di uscita AC |
| Tensione (default) / (intervallo regolabile) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fasi (Y) / 346-415 VAC |
| Frequenza (modo inverter predefinito) 50 Hz (adattivo) |
| Frequenza (modalità inverter impostabile) 50Hz, 60Hz o ultima sincronizzazione 50/60Hz (adattivo) |
| Potenza massima (continua / sovraccarico (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Corrente massima/fase (continua/sovraccarico (< 15 s)) 78ARMS / 104,4ARMS |
26 ARMS / 34,8 ARMS |
| Corrente (massima) Rapido movimento/fase (20 ms) 384 A (6 x nominale) |
128 A (6 x nominale) |
| Tenere in sospeso (voltage dips) (prima di passare alla batteria) > 5 ms @ 14,4 kW di carico |
| THD < 1,5% a carico resistivo |
| Caratteristiche di uscita Fuse in L e N, collegamento a caldo |
| Dati di uscita in CC |
| Voltaggio (default) / (intervallo regolabile) 122,5 VDC / 97 - 145 VDC |
| Potenza (input @nominale massimo) 14,4 kW 2) |
| Corrente (massimo @VOUT ≤ 108 VDC) 133 A2) |
| Tempo di sospensione, potenza massima di uscita > 10 ms; VOUT > 41 VDC |
| Caratteristiche di uscita a prova di cortocircuito, Over voltage Shutdown, Bulk DC output connection to M8 bolt |
| DATI di ingresso |
| Voltaggio di ingresso di corrente alternata principale ((3 fase Y) 185 - 275 VAC, ((singola fase) 320 - 475 VAC, ((3 fase Y) |
| Corrente/fase CA ((a tensione nominale di uscita) (a seconda del tipo di modulo) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frequenza (default: intervallo di sincronizzazione) 47-53 e 57-63 Hz |
| Frequenza (impostabile: intervallo sincronizzato) 47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD > 0,99 a carico pari o superiore al 50% / < 3,5% |
| tensione nominale / gamma estesa (senza sovraccarico)3)102 - 145 VDC / 90 - 102 VDC |
| Corrente continua (massimo) 150 A / 216 A durante il sovraccarico (15 s) |
|
Fusibili in L e N, a spina calda, Varistor, a spina calda
Caratteristiche di ingresso Input AC terminali a vite singole 10 mm2 per L1, L2, L3 o L1, L1, L1 + N & PE Connessione di ingresso DC in blocco al bullone M8
Connessione della batteria CC di massa al bullone M8
|
| Opzioni |

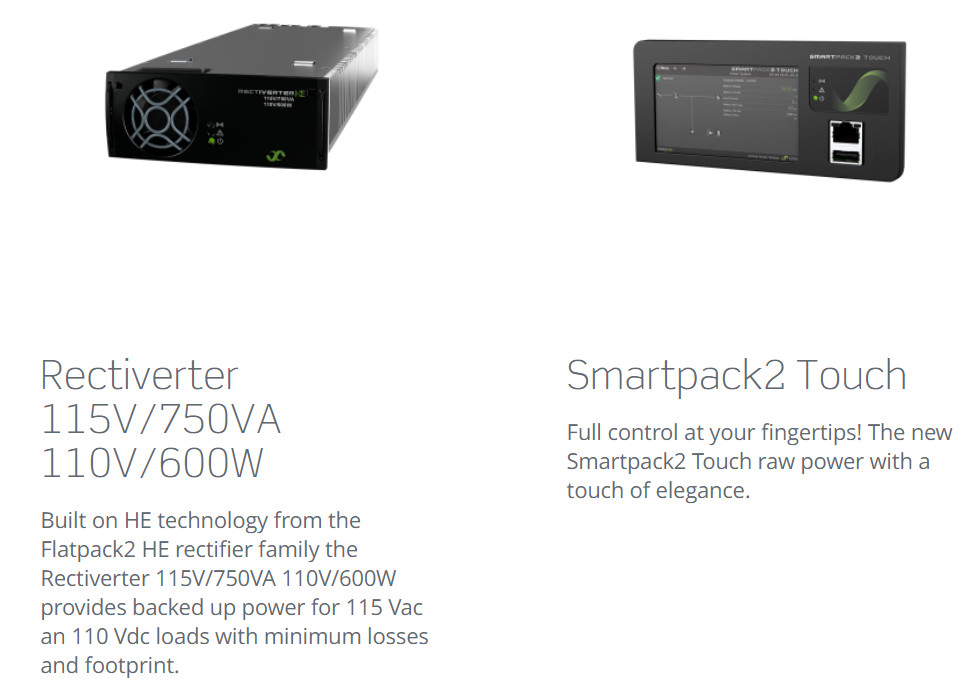

| Controllo e monitoraggio (cfr. scheda dati Smartpack2) Smartpack2, compreso il monitor di tipo 2 di base e di I/O industriale |
| Distribuzione AC a 1 polo (connessione in L direttamente su MCB) 1-18 pc, 2-20A, C o B |
1-18 pc, 2-20A, C o B |
| Distribuzione AC a 3 poli (connessione L1-L3 direttamente su MCB) |
1-6 pc, 2-20A, C o B |
| Altre specifiche |
| Efficienza > 96% (modalità principale (AC/AC e AC/DC)), > 94% (modalità inverter (DC/AC)) |
| Interruttore di bypass manuale 63 A (fatto prima della pausa) |
| Classe di protezione IP 20 |
| Temperatura di funzionamento da -40 a +55°C (-40 a +131°F), umidità 5 - 95% RH non condensante |
| Temperatura di conservazione -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensabile |
| Dimensioni [WxDxH] / Peso 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 lbs) |
| Norme di progettazione |
| Sicurezza elettrica EN 60950-1, EN 62040-1 |
|
ETSI EMC EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3)
Ambiente Condizioni di esercizio normali conforme alla norma IEC/EN 62040-3:2011 sezione 4.1 RoHS (2011/65/UE) e RAEE (2002/96/CE)
|
|
1) Intervalli di tensione di uscita configurati in fabbrica e con chiavetta individuale nel telaio superiore 2) carico AC ha la priorità.DisponibileLa potenza di uscita e la corrente di corrente continua dipendono da
3) 90-102 VDC: prestazioni ridotte - nessun aumento di potenza e aumento della tensione THD sulla uscita CA. carico AC istantaneo e tensione di ingresso CA; cioè massimo 9600W/87 A a piena potenza CA e nominale
ingresso per 230VAC.
4) Se la tensione di corrente continua è inferiore a 97 V, la corrente di ingresso può aumentare al di sopra di questo livello
|
